产品选型
长度A(mm)
宽度B(mm)
厚度T(mm)
图片仅供参考，请以已选的规格为准
PI板 聚酰亚胺 棕褐色
条件筛选：
颜色 棕褐色
材质 聚酰亚胺
形状 方形
加工类型 不加工
加工方式 圆锯切割
材料 国产材料
性能 标准级
最高使用温度°C 300
种类筛选 PI板
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
加工方式 | 材质 | 颜色 | 使用 环境温度 |
吸水率 | 弹性模量 ( MPa) |
线性膨胀 系数(K) |
|||||||||||||||
| JBP81 | PI板 | 国产 | 标准级 | 圆锯切割 | 聚酰亚胺 | 棕褐色 | -220~300℃ | 1.30% | 3100 | 5.4×10-4 | |||||||||||||
特点
● 使用温度范围最广，短时使用温度可达400℃;
● 优良的耐腐蚀性、及耐电性能；
● 良好的自润滑性；
● 耐等离子体、耐放射线；
● 耐热变形，可承受较高载荷。

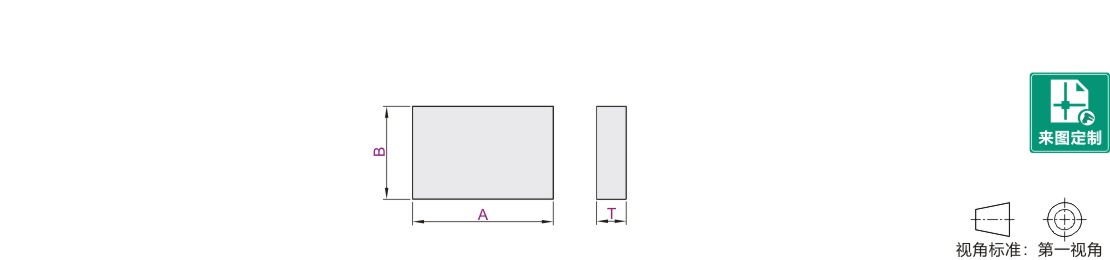

参数图
选型表
| 型号 | A | B | T | |||||||||||||||||||||||||||
| 代码 | ||||||||||||||||||||||||||||||
| JBP81 | 300 | 300 | 6 | |||||||||||||||||||||||||||
| 10 | ||||||||||||||||||||||||||||||
| 20 | ||||||||||||||||||||||||||||||
| 30 | ||||||||||||||||||||||||||||||
| 40 | ||||||||||||||||||||||||||||||
| 50 | ||||||||||||||||||||||||||||||
A≥B
A·B·T尺寸公差
| 代码 | 加工方式 | A/B尺寸公差 | T | T公差 | |||||||||||||||||
| JBP81 | 圆锯切割 | 0~5 | 6 | 0~1 | |||||||||||||||||
| 10 | 0~1 | ||||||||||||||||||||
| 20 | 0~1 | ||||||||||||||||||||
| 30 | 0~2 | ||||||||||||||||||||
| 40 | 0~2 | ||||||||||||||||||||
| 50 | 0~2 | ||||||||||||||||||||
性能表
| 项目 | 测试标准 | 单位 | 标准级 | ||||||||||
| 密度 | GB/T 1033 | g/cm³ | 1.43 | ||||||||||
| 摩擦系数 | GB/T3960 | — | 0.39 | ||||||||||
| 弯曲强度 | GB/T 1042 | MPa | 170 | ||||||||||
| 拉伸强度 | ASTM 1708 | MPa | 100 | ||||||||||
| 断裂伸长率 | % | 4 | |||||||||||
| 压缩强度 | GB/T1041(A) 23°C | MPa | 150 | ||||||||||
| 洛氏硬度 | GB/9342-88 | 23℃ | 50 | ||||||||||
| 热线膨胀系数 | GB/T1036-88 | — | 5 | ||||||||||
| 长期使用温度 | Average | ℃ | -240~350 | ||||||||||
| 体积电阻率 | — | Ω·cm | 1014 | ||||||||||
| 表面电阻率 | Ω | ||||||||||||
-
