查看大图
图片仅供参考，请以已选的规格为准
医疗 橡胶减震垫 标准型/孔加工型
品牌名称：
怡合达
条件筛选：
颜色 黑色
材质 丁腈橡胶
形状 正方形
硬度 肖氏A35
种类筛选 橡胶减震垫
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 10 项未选择
代码
参数选型
孔类形
尺寸选择方式
产品选型
厚度T(mm)
长度A(mm)
孔类型
宽度B(mm)
长度方向孔间距F(mm)
5~295
/1
宽度方向孔间距G(mm)
5~295
/1
通孔数量N(个)
3~20
/1
技术图档
3D预览
可选加工
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 硬度 |
| Y-RBB81 | 标准型 | 丁腈橡胶 |
肖氏A35 |
| Y-RBB83 | 孔加工型 |
选择孔加工型产品时，孔位边缘可能存在瑕疵现象，但不影响产品性能和使用。

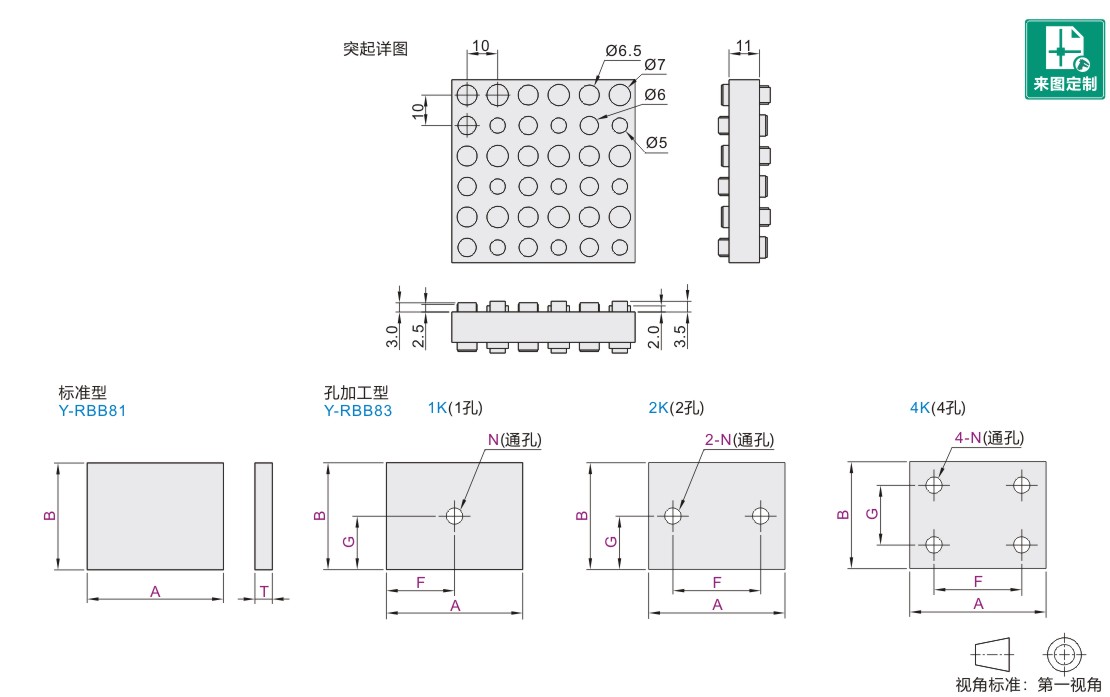

参数图
标准型
| 型号 | A | B | 适用负载 N(kgf) |
位移量特性 N/mm(kgf/mm) |
|||||||||||||||||||||||||||||||
| 代码 | T | ||||||||||||||||||||||||||||||||||
| Y-RBB81 | 18 | 60 | 60 | 230~1000(23.5~102) | 115(11.7) | ||||||||||||||||||||||||||||||
| 120 | 120 | 980~4000(100~408) | 245(25) | ||||||||||||||||||||||||||||||||
| 180 | 180 | 2480~8000(253~897) | 895(91.3) | ||||||||||||||||||||||||||||||||
| 240 | 240 | 4000~16000(408~1632) | 1450(148) | ||||||||||||||||||||||||||||||||
孔加工型
| 型号 | 最小单位60 | 最小单位1 | 最小单位1 | 容许载荷 N(kgf)/cm2 |
位移特性 N/mm(kgf/mm)/cm2 |
||||
| 代码 | T | 孔类型 | A | B | F | G | N(孔径) | ||
| Y-RBB83 | 18 | 1K | 60~300 | 60~300 | 5~295 | 5~295 | 3~20 | 9(0.92) | 3.8(0.39) |
| 2K | |||||||||
| 4K | |||||||||
选定F、G尺寸时，请考虑孔边距和孔间距。
-
