进口减震器 内置防振座 轻型 聚氨酯发泡
品牌名称：
怡合达
条件筛选：
类型 浮球位置固定型
安装方式 两端外螺纹
橡胶主体材质 发泡聚氨酯
金属材质 SUS304
种类筛选 内置防振座(轻型)
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 颜色 | |
| 防振体 | 金属零件 | 防振体 | ||
| NHE23 | 两端外螺纹 | 发泡聚氨酯 | SUS304 | 粉红 |
| NHE24 | 黄色 | |||
| NHE25 | 绿色 | |||
| NHE26 | 深紫 | |||
特点
● 同规格尺寸防振座，承重范围粉红＜黄色＜绿色＜深紫;
● 采用隔振及防振性能优异的聚氨酯泡沫塑料的内置用防振座;
● 可消除低频振动，采用比橡胶类防振材质更优异的聚氨酯泡沫塑料;
● 高抗老化性，采用醚类聚氨酯，可抵御水及紫外线的影响，不会产生橡胶那样的老化;
● 适用负载范围大，适用于11~580N的大范围负载;
● 防振材质种类丰富，各尺寸均备有4种防振材质。即使负载不同，也可将尺寸差异控制在最小限度内。

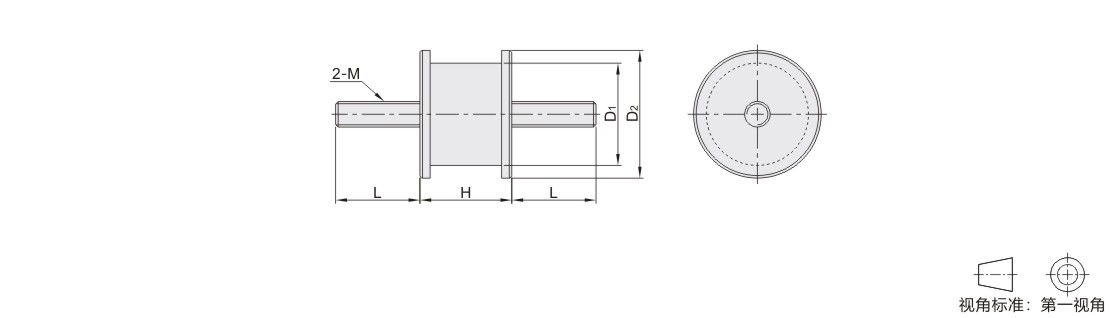

参数图
选型表
防振体颜色：粉红
| 型号 | M | D1 | D2 | H | L | 标准负载 N{kgf} |
固有频率 Hz※1 |
对象振动频率 Hz※2 |
防振体变形量 mm※3 |
||||||||||||||||||||||||||||
| 代码 | 规格 | ||||||||||||||||||||||||||||||||||||
| NHE23 | 20 | M5 | 20 | 25 | 18 | 16.5 | 11~16{1.2~1.7} | 14 | 28~ | 2 | |||||||||||||||||||||||||||
| 25 | M6 | 25 | 31 | 21 | 18 | 16~26{1.7~2.7} | 13 | 25~ | |||||||||||||||||||||||||||||
| 30 | 30 | 36 | 25 | 28~38{2.9~3.9} | 12 | 23~ | |||||||||||||||||||||||||||||||
| 35 | M8 | 35 | 41 | 28 | 23 | 39~52{4~5.4} | 11 | 21~ | 3 | ||||||||||||||||||||||||||||
防振体颜色：黄色
| 型号 | M | D1 | D2 | H | L | 标准负载 N{kgf} |
固有频率 Hz※1 |
对象振动频率 Hz※2 |
防振体变形量 mm※3 |
||||||||||||||||||||||||||||
| 代码 | 规格 | ||||||||||||||||||||||||||||||||||||
| NHE24 | 20 | M5 | 20 | 25 | 17 | 16.5 | 23~31{2.4~3.2} | 15 | 29~ | 2 | |||||||||||||||||||||||||||
| 25 | M6 | 25 | 31 | 21 | 18 | 37~50{3.8~5.1} | 13 | 26~ | |||||||||||||||||||||||||||||
| 30 | 30 | 36 | 25 | 53~72{5.5~7.4} | 12 | 23~ | 3 | ||||||||||||||||||||||||||||||
| 35 | M8 | 35 | 41 | 28 | 23 | 73~98{7.5~10} | 11 | 22~ | |||||||||||||||||||||||||||||
防振体颜色：绿色
| 型号 | M | D1 | D2 | H | L | 标准负载 N{kgf} |
固有频率 Hz※1 |
对象振动频率 Hz※2 |
防振体变形量 mm※3 |
||||||||||||||||||||||||||||
| 代码 | 规格 | ||||||||||||||||||||||||||||||||||||
| NHE25 | 20 | M5 | 20 | 25 | 17 | 16.5 | 52~70{5.4~7.2} | 14 | 27~ | 2 | |||||||||||||||||||||||||||
| 25 | M6 | 25 | 31 | 21 | 18 | 80~100{8.2~11} | 12 | 25~ | |||||||||||||||||||||||||||||
| 30 | 30 | 36 | 25 | 110~150{12~16} | 11 | 22~ | 3 | ||||||||||||||||||||||||||||||
| 35 | M8 | 35 | 41 | 28 | 23 | 150~210{16~22} | 10 | 21~ | |||||||||||||||||||||||||||||
防振体颜色：深紫
| 型号 | M | D1 | D2 | H | L | 标准负载 N{kgf} |
固有频率 Hz※1 |
对象振动频率 Hz※2 |
防振体变形量 mm※3 |
||||||||||||||||||||||||||||
| 代码 | 规格 | ||||||||||||||||||||||||||||||||||||
| NHE26 | 20 | M5 | 20 | 25 | 17 | 16.5 | 130~180{14~19} | 13 | 26~ | 2 | |||||||||||||||||||||||||||
| 25 | M6 | 25 | 31 | 21 | 18 | 210~290{22~30} | 12 | 24~ | 3 | ||||||||||||||||||||||||||||
| 30 | 30 | 36 | 25 | 320~430{33~44} | 10 | 21~ | |||||||||||||||||||||||||||||||
| 35 | M8 | 35 | 41 | 28 | 23 | 440~580{45~60} | 20~ | 4 | |||||||||||||||||||||||||||||
※1固有频率为作用承重范围时的计算值。
※2对象振动频率为隔振、防振对象的振动频率。作用承重范围时，振动以衰减至1/2~1/3时的频率为基准。
※3防振材质变形量为作用承重范围时的计算值。
选型要点
根据选型数据表，选择固有频率为防振或隔振对象的振动频率1/2以下的防振座。 选型示例
需要对1个防振座上作用5kg负荷、转速1800rpm的电机进行防振时：
● 电机产生的振动频率为1800转/60秒=30Hz；
● 因此，防振座应选择固有频率为30Hz/2=15Hz以下的类型，NHE24-25(装载5kg时的固有频率约为13Hz)或
NHE23-35(装载5kg时的固有频率约为11Hz)适用上述情况。
应用示例

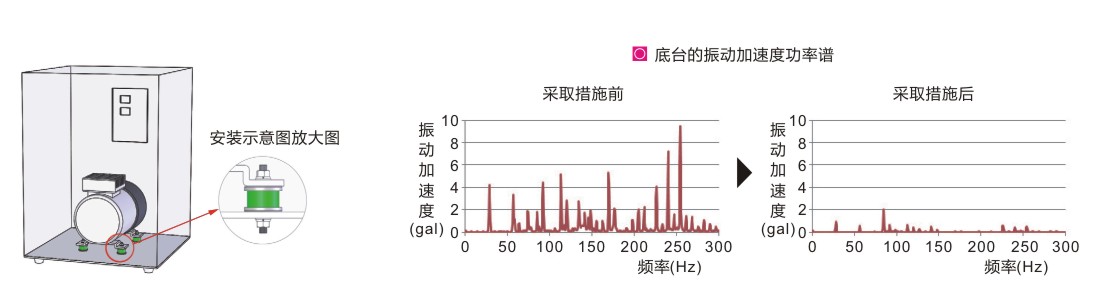

● 目的：压缩机的防振措施；
● 对策：在压缩机与底台之间使用4个内置防振座NHE24-35固定；
● 结果：传到至底台的振动有明显的减少。
使用注意事项
● 防振座的固有频率为需隔振的振动频率的√2(0.7倍)以上时，将无法获得隔振效果，振动反而会增加；
● 使用时应确保防振座上承受压缩方向的负荷；

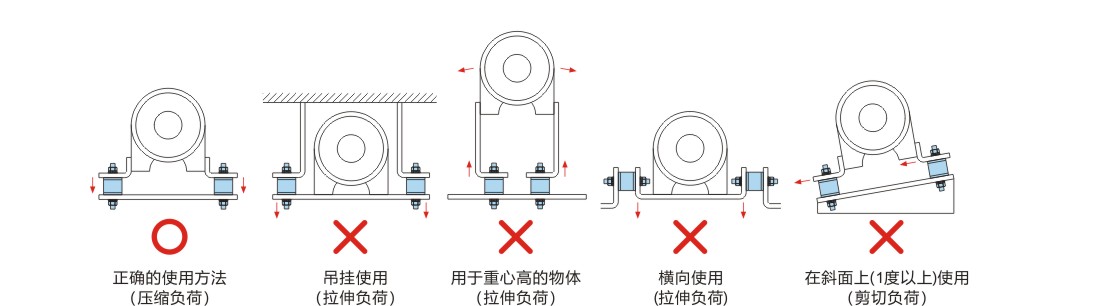

● 不可在承受拉伸、剪切负荷的状态下使用(参见下例)，另外，在运输及保管时也应确保不施加拉伸、剪切负荷。施加拉伸、剪切负荷可能会损坏防振座。
-
