查看大图
常规选型
图纸选型
型号：
NHE33-30
复制
型号筛选
型号已生成
重置
代码
参数选型
橡胶颜色
产品选型
规格
图片仅供参考，请以已选的规格为准

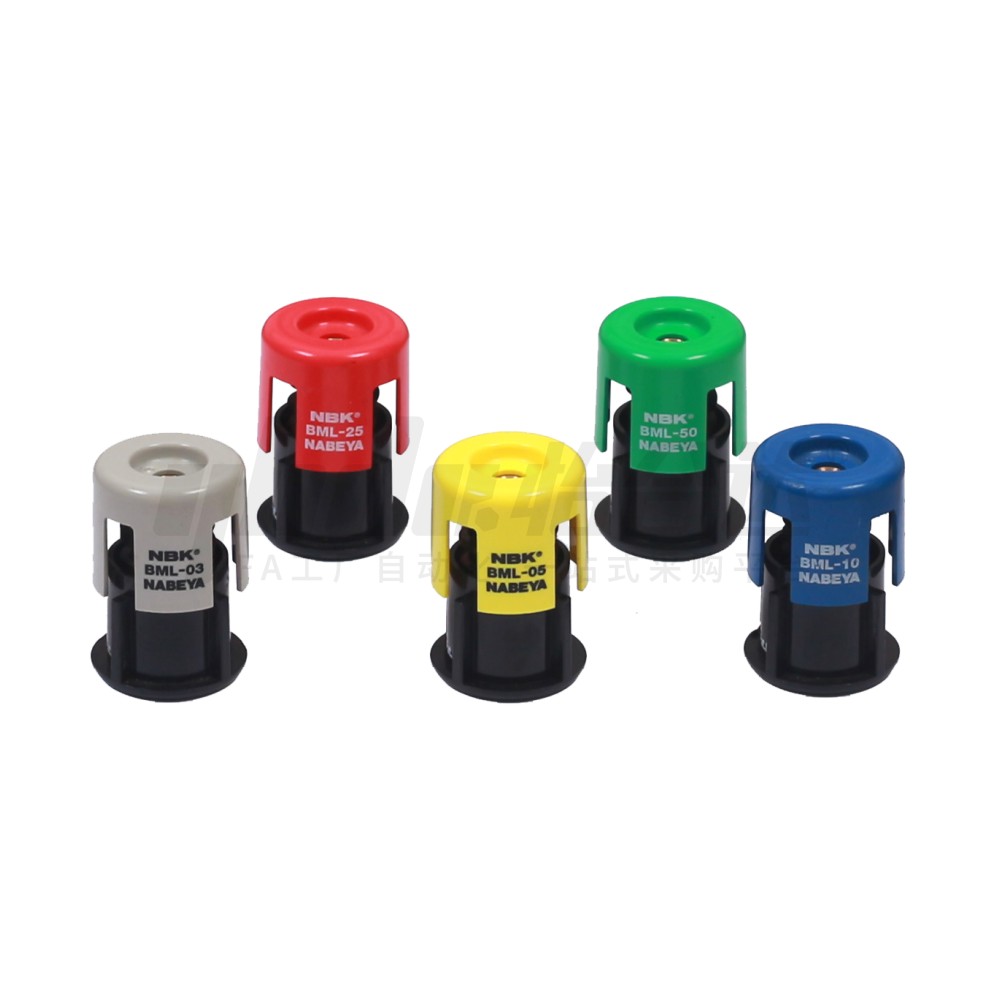

进口减震器 防振座 轻型 粘弹性材料
品牌名称：
怡合达
条件筛选：
类型 标准型
橡胶颜色 黄色
橡胶主体材质 粘弹性材料
金属材质 ABS树脂
种类筛选 防振座(轻型)
产品型号：
NHE33-30
未税折扣单价： --
含税折扣单价： --
含税总价 (税率13%)： --
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量(PCS)：
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
材质 |
颜色 |
|||
| 外壳+垫片 | 弹簧 | 螺纹部 | 防振体 | |||
| NHE32 | 轻型 | ABS树脂 | SWP-A | 黄铜 | 粘弹性材料 | 灰色 |
| NHE33 | 黄色 | |||||
| NHE34 | 青色 | |||||
| NHE35 | 红色 | |||||
| NHE36 | 绿色 | |||||
特点
● 轻负载用防振及隔振座。可用于以往防振座无法适应的300g以上的轻负载；
● 可在使用频率为水平9Hz/垂直10Hz以上的低范围内进行防振及隔振；
● 采用弹簧常数约为橡胶或凝胶类防振材质1/10的金属弹簧，降低了固有频率；
● 采用粘弹性防振材质，可防止金属弹簧的喘振问题；
● 可在三个轴方向进行防振及隔振，电机等产生的振动不仅仅在上下方向，
也会产生水平及垂直方向的振动；
● 与垂直方向一样，在水平方向也可发挥高度的防振及隔振能力；

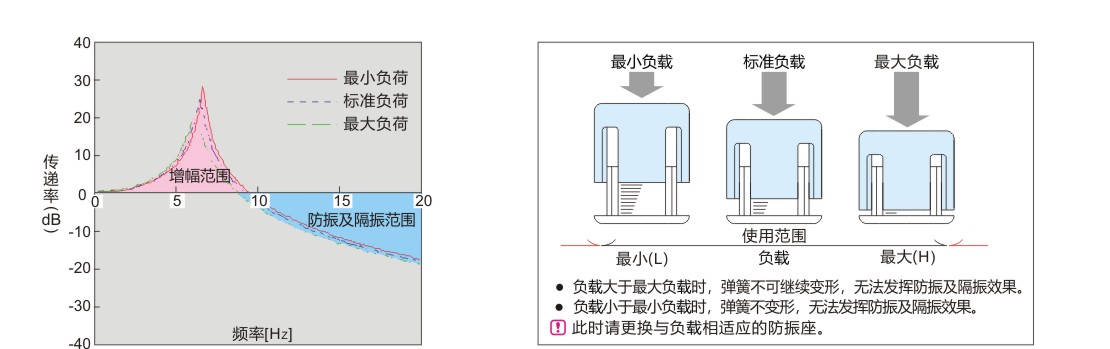

● 外壳外侧标有负载使用范围的刻度，可确认适用性；防振座在适当的负载
范围内使用时，可发挥防振及隔振效果，可目视确认作用的负载是否符合
设计要求。

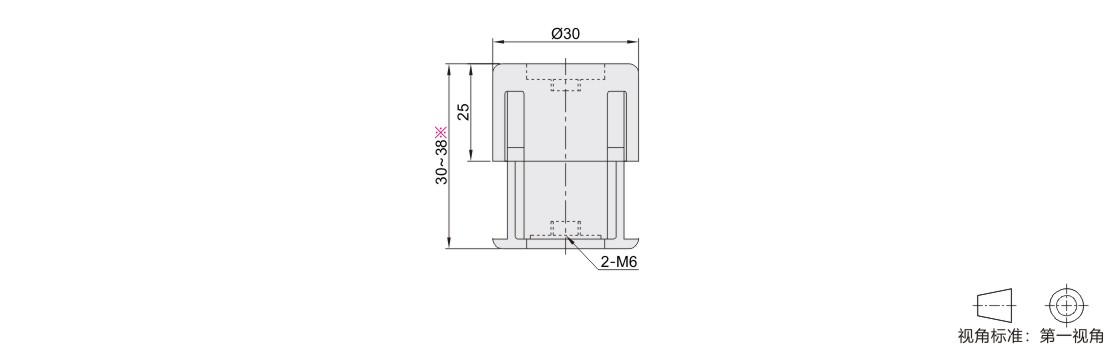

※ 30~38为使用时的高度 ，无负载时的高度为45。
参数图

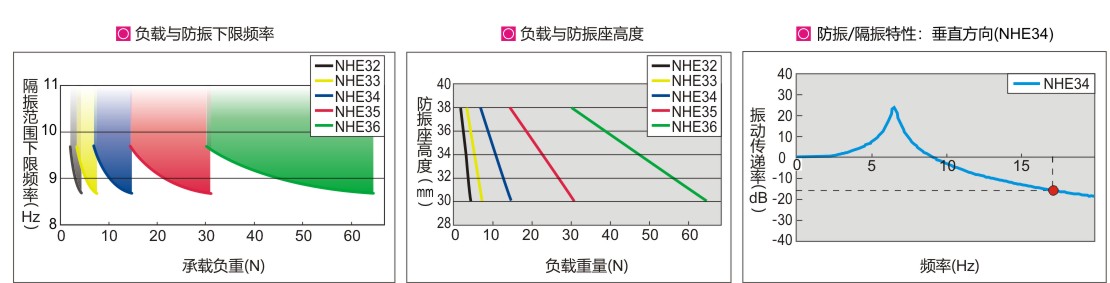

选型表
各承载负载的防振/隔振特性：垂直方向
※ 防振特性根据作用于防振座的负荷而变化。
选型方法
防振座的防振效果（振动传递率）由承重范围及对象的激振频率（频率）所决定，
请根据承重范围（1个防振座）及对象的频率，选择适用的防振座。 公式：单位（N）负载重量/支承数量
● 计算1个防振座的承载负载； 公式：振动频率（Hz）=设备转速（rpm）/60（秒）
● 计算防振对象的激振频率（Hz）;
● 在负载与防振下限频率的曲线图中选择适当的型号；
● 根据规格型号及负载确认防振座的高度，并确认能否安装。
※ 记载的数值均为计算值，并非保证值。
选型示例
● 由5点支承5kg的电机时，1个防振座的承载负载为10N；
● 频率＝1秒内的振动次数，对于转速为1000rpm的电机，1000(rpm)/60(s)=16.7(Hz)；
● 根据负载与防振下限频率的曲线图，因10N·16.7Hz＞10Hz，故使用型号为NHE34-30；
● 根据负载与防振座高度的曲线图，安装时的防振座高度为35mm；
● 预期防振效果根据防振/隔振特性图，振动传递率约为-18dB(1/8)。

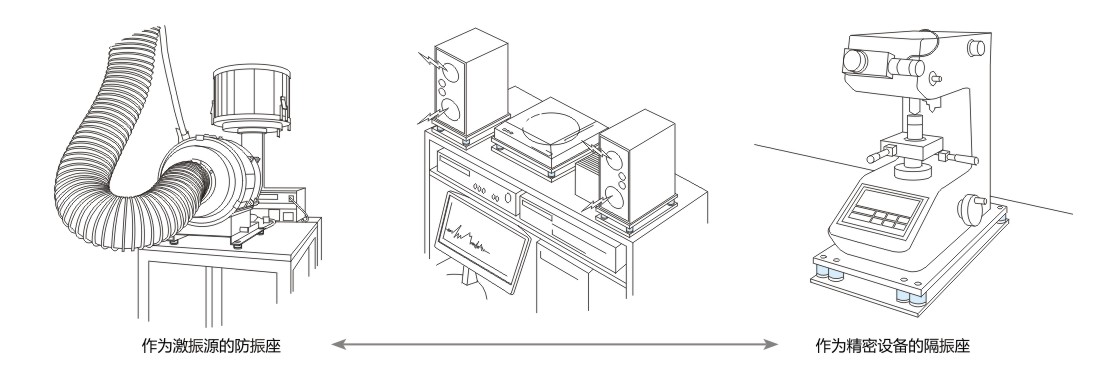

使用示例

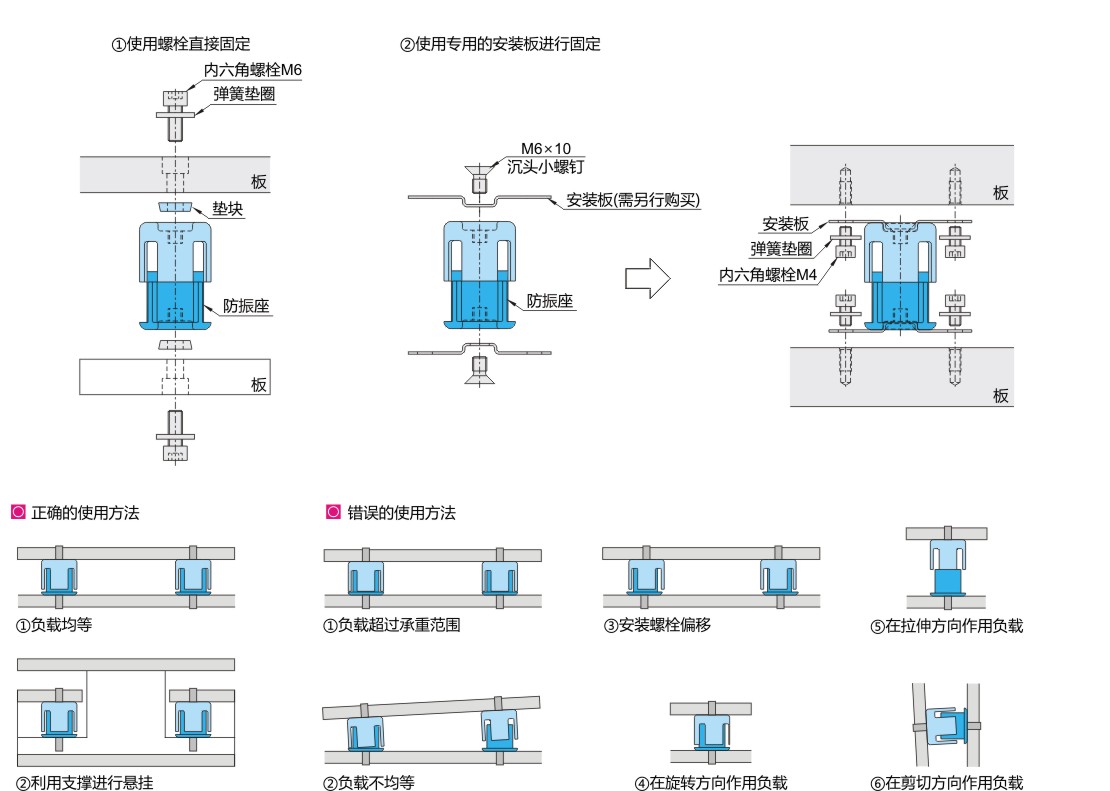

安装方法
安装防振座时 ，请使用螺栓直接固定 ，或使用专用的安装板(需另行购买)进行固定。
安装时的注意事项
● 安装时 ，应确保负载适当且均等作用。
● 请勿在偏移或扭曲的状态下安装 ，否则性能及耐久性会明显下降。
● 仅当作用垂直方向的负载时 ，可使用防振座。
● 请勿在拉伸方向使用。
-
