常规选型
图纸选型
型号筛选
未生成型号，还有 5 项未选择
代码
参数选型
外形
金属材质
产品选型
规格
M
图片仅供参考，请以已选的规格为准
橡胶减震器 一端外螺纹一端内螺纹 圆柱型/腰型 镀锌/不锈钢
条件筛选：
安装方式 一端内螺纹一端外螺纹
表面处理 镀锌
橡胶主体材质 天然橡胶
橡胶硬度 肖氏A60
螺纹长度类型 标准型
种类筛选 橡胶减震器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
橡胶硬度 |
表面处理 |
|||
| 橡胶主体 | 金属零件 | ||||||
| NHE02 | 一端外螺纹 一端内螺纹 |
经济型 | 圆柱型 | 天然橡胶 | S45C | 肖氏A60 | 镀锌 |
| NHE08 | SUS304 | — | |||||
| NHE12 | 腰型 | S45C | 镀锌 | ||||
由于生产工艺原因，可能导致少量橡胶/粘接剂残留，不影响产品性能。 由于产品含有防老化添加剂，产品表面会持续缓慢析出白色蜡质，属于正常现象，不影响产品性能。

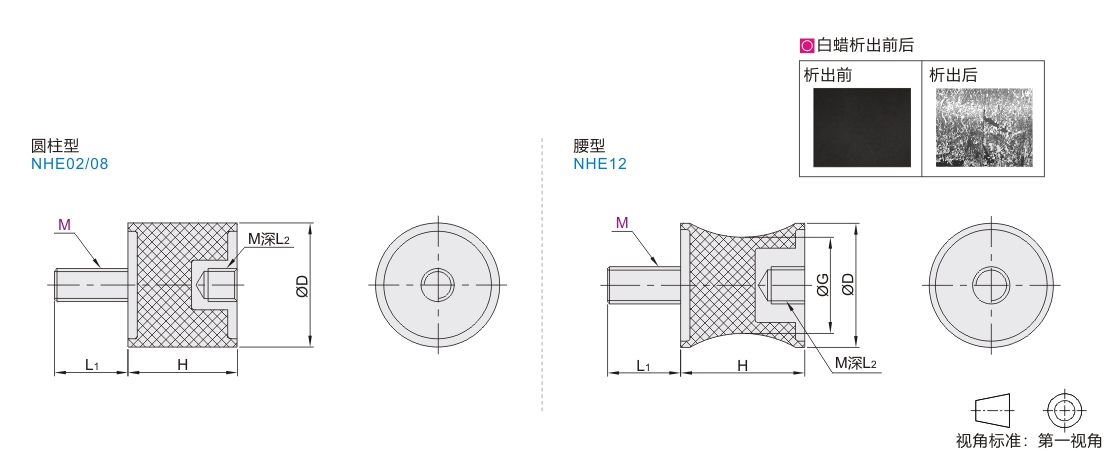

参数图
选型表
圆柱型
| 型号 |
M |
D |
H |
L1 |
L2(min) |
最佳荷重 (KG) |
最佳压缩量 (mm) |
|
| 代码 | 规格 | |||||||
| NHE02 NHE08 |
0808 | M3 | 8 | 8 | 6 | 3 | 8 | 1.5 |
| 1010 | M4 | 10 | 10 | 10 | 4 | 10 | 2.0 | |
| 1510 | 15 | 18 | ||||||
| 1515 | 15 | |||||||
| 1520 | 20 | |||||||
| 2015 | M6 | 20 | 15 | 18 | 6 | 25 | ||
| 2020 | 20 | |||||||
| 2520 | 25 | 33 | ||||||
| 2525 | 25 | |||||||
| 3020 | M8 | 30 | 20 | 20(23) | 8 | 40 | ||
| 3025 | 25 | |||||||
| 3030 | 30 | 50 | 2.5 | |||||
| 3040 | 40 | |||||||
| 4020 | 40 | 20 | 23(23) | 48 | 2.0 | |||
| 4030 | 30 | 60 | 2.5 | |||||
| 4040 | 40 | 72 | 3.0 | |||||
| 5020 | M10 | 50 | 20 | 25(23) | 10 | 56 | 2.0 | |
| 5030 | 30 | 70 | 2.5 | |||||
| 5040 | 40 | 25(26) | 85 | 3.0 | ||||
| 5050 | 50 | 25(23) | ||||||
| 6030 | M12 | 60 | 30 | 37 | 12 | 110 | 2.5 | |
| 6040 | 40 | 12(18) | ||||||
| 6060 | 60 | 12 | 132 | 3.0 | ||||
( )内的L1，L2尺寸适用NHE08。
腰型
| 型号 |
M |
D |
H |
G |
L1 |
L2 |
最佳荷重 (KG) |
最佳压缩量 (mm) |
|
| 代码 | 规格 | ||||||||
| NHE12 | 2020 | M6 | 20 | 20 | 14.5 | 18 | 7 | 15 | 2.0 |
| 2520 | 25 | 17 | 20 | ||||||
| 3020 | M8 | 30 | 24 | 20 | 8 | 33 | |||
| 4030 | 40 | 30 | 20 | 23 | 9 | 23 | |||
| 6060 | M10 | 60 | 60 | 50 | 25 | 10 | 85 | 3.0 | |
腰型减震器可用于承载径向载荷。
-
