橡胶减震器 两端内螺纹 圆柱型/腰型 镀锌
条件筛选：
安装方式 两端内螺纹
表面处理 镀锌
橡胶主体材质 天然橡胶
橡胶硬度 肖氏A60
螺纹长度类型 标准型
金属材质 S45C
种类筛选 橡胶减震器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
橡胶硬度 |
表面处理 |
|||
| 橡胶主体 | 金属零件 | ||||||
| NHE03 | 两端内螺纹 | 经济型 | 圆柱型 | 天然橡胶 | S45C | 肖氏A60 | 镀锌 |
| NHE13 | 腰型 | ||||||
由于生产工艺原因，可能导致少量橡胶/粘接剂残留，不影响产品性能。 由于产品含有防老化添加剂，产品表面会持续缓慢析出白色蜡质，属于正常
现象，不影响产品性能。

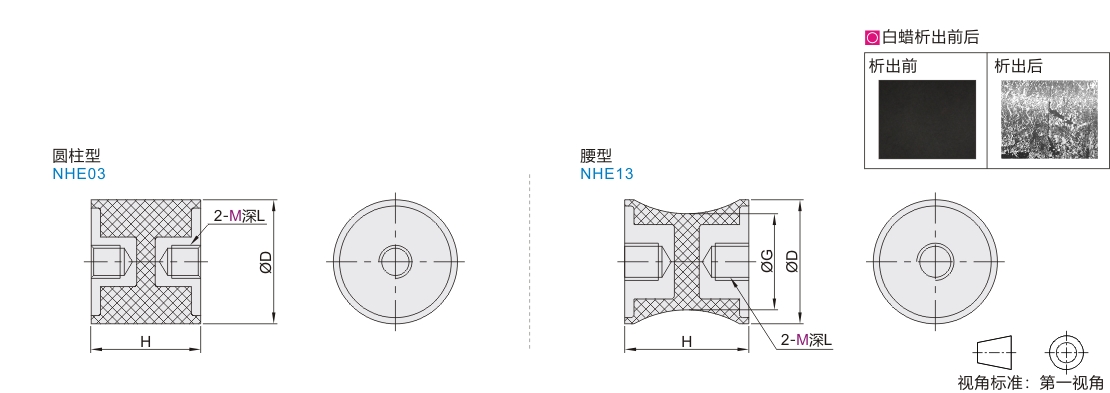

参数图
选型表
圆柱型
| 型号 |
M |
D |
H |
L(min) |
最佳荷重 (KG) |
最佳压缩量 (mm) |
|
| 代码 | 规格 | ||||||
| NHE03 | 1515 | M4 | 15 | 15 | 4 | 18 | 2.0 |
| 1520 | 20 | ||||||
| 2525 | M6 | 2 | 25 | 6 | 33 | ||
| 2530 | 5 | 30 | 8 | 40 | |||
| 3025 | M8 | 30 | 25 | ||||
| 3030 | 50 | 2.5 | |||||
| 4030 | 40 | 30 | 60 | ||||
| 4040 | 40 | 72 | 3.0 | ||||
| 5040 | M10 | 50 | 10 | 85 | |||
| 5050 | 50 | ||||||
| 6040 | M12 | 60 | 40 | 12 | 110 | 2.5 | |
| 6060 | 60 | 132 | 3.0 | ||||
腰型
| 型号 |
M |
D |
H |
G |
L |
最佳荷重 (KG) |
最佳压缩量 (mm) |
|
| 代码 | 规格 | |||||||
| NHE13 | 4030 | M8 | 40 | 30 | 20 | 9 | 23 | 2.0 |
| 6060 | M10 | 60 | 60 | 50 | 10 | 85 | 3.0 | |
腰型减震器可用于承载径向载荷。
-
