常规选型
图纸选型
型号筛选
未生成型号，还有 6 项未选择
代码
参数选型
外形
橡胶硬度
类型
产品选型
规格
M
图片仅供参考，请以已选的规格为准
橡胶减震器 一端外螺纹 经济型/标准型/防撞型 镀锌
条件筛选：
安装方式 一端外螺纹
表面处理 镀锌
橡胶主体材质 天然橡胶
螺纹长度类型 标准型
金属材质 S45C
种类筛选 橡胶减震器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
橡胶硬度 |
表面处理 |
|||
| 橡胶主体 | 金属零件 | ||||||
| NHE04 | 一端外螺纹 | 经济型 | 圆柱型 | 天然橡胶 | S45C | 肖氏A60 | 镀锌 |
| NHE06 | 标准型 | 圆柱带托位型 | 肖氏A65 | ||||
| NHE07 | 圆头型 | 肖氏A60 | |||||
| NHE31 | 防撞型 | 圆头锥型 | 肖氏A60 | ||||
由于生产工艺原因，可能导致少量橡胶/粘接剂残留，不影响产品性能。 由于产品含有防老化添加剂，产品表面会持续缓慢析出白色蜡质，属于正常现象，不影响产品性能。

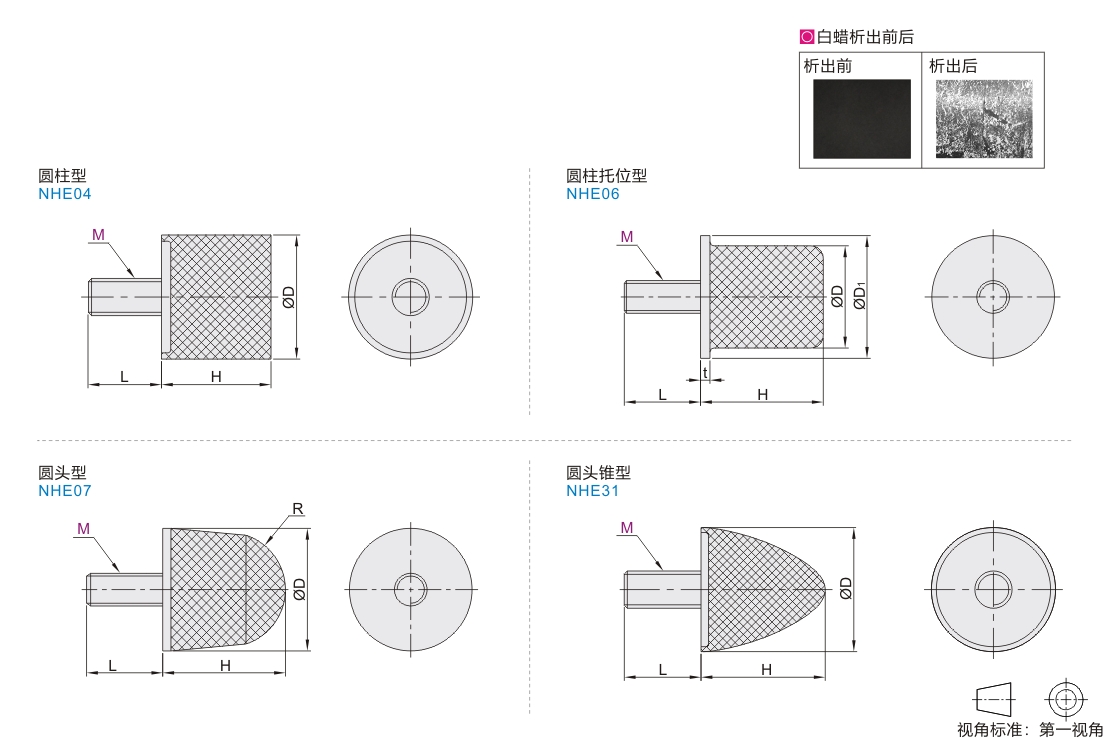

参数图
选型表
圆柱型
| 型号 |
M |
D |
H |
L |
最佳荷重 (KG) |
最佳压缩量 (mm) |
|
| 代码 | 规格 | ||||||
| NHE04 | 0808 | M3 | 8 | 8 | 6 | 8 | 1.5 |
| 1010 | M4 | 10 | 10 | 10 | 10 | 2.0 | |
| 1510 | 15 | 18 | |||||
| 1515 | 15 | ||||||
| 1520 | 20 | ||||||
| 2015 | M6 | 20 | 15 | 18 | 25 | ||
| 2020 | 20 | ||||||
| 2520 | 25 | 33 | |||||
| 2525 | 25 | ||||||
| 3020 | M8 | 30 | 20 | 20 | 40 | ||
| 3025 | 25 | ||||||
| 3030 | 30 | 50 | 2.5 | ||||
| 4020 | 40 | 20 | 23 | 48 | 2.0 | ||
| 4030 | 30 | 60 | 2.5 | ||||
| 4040 | 40 | 72 | 3.0 | ||||
| 5020 | M10 | 50 | 20 | 25 | 56 | 2.0 | |
| 5030 | 30 | 70 | 2.5 | ||||
| 5040 | 40 | 85 | 3.0 | ||||
| 5050 | 50 | ||||||
| 6030 | M12 | 60 | 30 | 37 | 110 | 2.5 | |
| 6040 | 40 | ||||||
| 6060 | 60 | 132 | 3.0 | ||||
圆柱带托位型
| 型号 |
M |
D |
H |
D1 |
t |
L |
最大负载 (KN) |
最大压缩量 (mm) |
|
| 代码 | 规格 | ||||||||
| NHE06 | 2530 | M8 | 25 | 30 | 30 | 2.3 | 24 | 4.6 | 14 |
| 3535 | 35 | 35 | 40 | 30 | 10.5 | 17 | |||
| 4040 | M10 | 40 | 40 | 50 | 3.2 | 30 | 13 | 19 | |
| 5050 | M12 | 50 | 50 | 60 | 35 | 22.5 | 24 | ||
| 6565 | 65 | 65 | 80 | 4.5 | 45 | 34.2 | 30 | ||
| 8085 | M16 | 80 | 85 | 100 | 55 | 49 | 40 | ||
圆头型
| 型号 |
M |
D |
H |
R |
L |
最大负载 (KN) |
最大压缩量 (mm) |
|
| 代码 | 规格 | |||||||
| NHE07 | 2525 | M6 | 25 | 25 | 10 | 18 | 2.2 | 11 |
| 3031 | M8 | 30 | 31 | 14 | 24 | 3.2 | 14 | |
| 4536 | 45 | 36 | 40 | 29 | 12 | 16 | ||
| 6545 | M12 | 65 | 45 | 50 | 35 | 29.6 | 21 | |
圆头锥型
| 型号 |
M |
D |
H |
L |
最佳荷重 (KG) |
最佳压缩量 (mm) |
|
| 代码 | 规格 | ||||||
| NHE31 | 2525 | M6 | 25 | 25 | 18 | 33 | 2.0 |
| 3018 | M8 | 30 | 18 | 15 | 50 | 2.5 | |
| 5050 | 50 | 50 | 25 | 85 | 3.0 | ||
| 5050P | M10 | ||||||
-
