橡胶减震座 两端外螺纹 腰型 镀锌
条件筛选：
外形 腰型
安装方式 两端外螺纹
表面处理 镀锌
螺纹长度类型 标准型
种类筛选 橡胶减震座
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
案例动画
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
橡胶硬度 |
表面处理 |
|||
| 橡胶主体 | 金属零件 | ||||||
| NHF01 | 两端外螺纹 | 经济型 | 腰型 | 天然橡胶 | S45C | 肖氏A60 | 镀锌 |
| NHF05 | 肖氏A45 | ||||||
| NHF21 | 耐臭氧型 | 氯丁橡胶 | S45C | 肖氏A60 | |||
| NHF25 | SUS304 | — | |||||
| NHE41 | 导电型 | 导电性丁晴橡胶 | |||||
由于生产工艺原因，可能导致少量橡胶/粘接剂残留，不影响产品性能 由于产品含有防老化添加剂，产品表面会持续缓慢析出白色蜡质，属于正常现象，不影响产品性能。
仅金属零件材质为SUS304时，螺纹顶端有扳手位开槽。

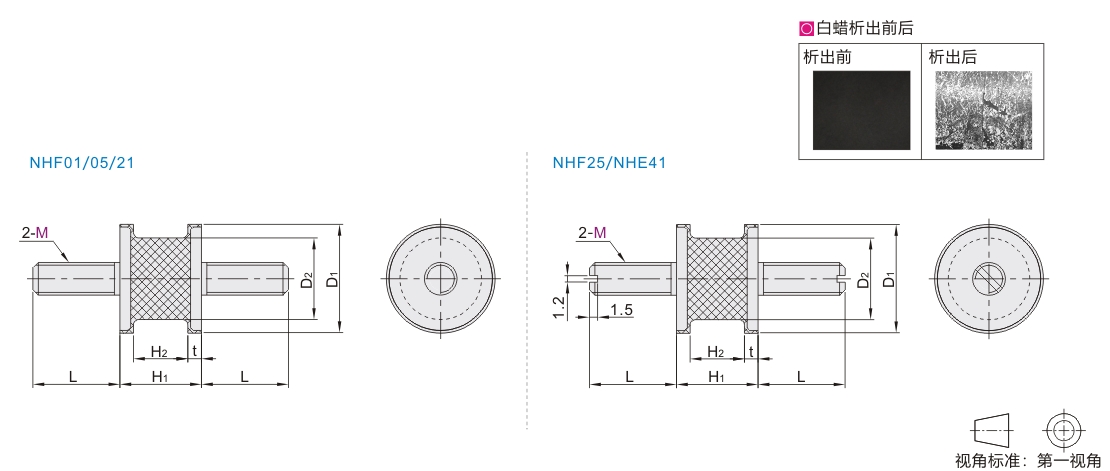

参数图
选型表
| 型号 | M | D1 | D2 | H1 | H2 | t | L |
Z方向 |
X方向 | 刚性比 kx/kz |
|||
| 代码 | 规格 | 容许负载N {kgf} |
标准负载N {kgf} |
弹簧常数N/mm {kgf/cm} |
容许负载 N{kgf} |
||||||||
| 经济型 NHF01 耐臭氧型 NHF21 |
1216 | 5 | 12 | 10 | 16 | 11 | 2.5 | 12 | 110{11} | 30~78{3~8} | 41{42} | 25{2.5} | 0.2 |
| 1515 | 15 | 12 | 15 | 10 | 15 | 160{16} | 59~130{6~13} | 74{75} | 34{3.5} | ||||
| 2015 | 6 | 20 | 15 | 16 | 280{29} | 98~160{10~16} | 130{130} | 69{7} | 0.15 | ||||
| 2020 | 20 | 15 | 180{18} | 59~98{6~10} | 78{80} | 49{5} | 0.19 | ||||||
| 2518 | 25 | 20 | 18 | 11 | 3.5 | 18 | 490{50} | 128~250{13~25} | 200{200} | 98{10} | 0.16 | ||
| 2527 | 27 | 20 | 310{32} | 88~160{9~16} | 93{95} | 59{6} | 0.2 | ||||||
| 3018 | 8 | 30 | 25 | 18 | 11 | 23 | 890{91} | 226~450{23~46} | 310{320} | 170{17} | 0.16 | ||
| 3026 | 26 | 19 | 610{62} | 147~300{15~31} | 140{145} | 120{12} | 0.19 | ||||||
| 3526 | 35 | 30 | 980{100} | 245~490{25~50} | 240{240} | 250{25} | 0.17 | ||||||
| 4025* | 40 | 34 | 25 | 18 | 28 | 1810{185} | 363~930{37~95} | 340{350} | 360{37} | ||||
带*号4025规格由于工艺原因，产品螺丝为分体式。
| 型号 |
M |
D1 |
D2 |
H1 |
H2 |
t |
L |
Z方向 |
X方向 | 刚性比 kx/kz |
|||
| 代码 | 规格 | 容许负载N {kgf} |
标准负载N {kgf} |
弹簧常数N/mm {kgf/cm} |
容许负载 N{kgf} |
||||||||
| 经济型 NHF05 |
1216 | 5 | 12 | 10 | 16 | 11 | 2.5 |
12 | 66{7} | 18~47{1.8~5} | 25{25} | 15{1.5} | 0.20 |
| 1515 | 15 | 12 | 15 |
10 |
15 | 96{10} | 35~78{3.5~8} | 44{45} | 20{2.1} | ||||
| 2015 | 6 | 20 | 15 | 16 | 170{17} | 59~96{6~10} | 78{78} | 41{4.2} | 0.15 | ||||
| 2020 | 20 | 15 | 110{11} | 35~59{3.5~6} | 47{48} | 29{3} | 0.19 | ||||||
| 2518 | 25 |
20 |
18 | 11 | 3.5 | 18 |
290{30} | 76~150{7.7~15} | 120{120} | 59{6} | 0.16 | ||
| 2527 | 27 | 20 | 190{19} | 53~96{5.4~10} | 56{57} | 35{3.6} | 0.20 | ||||||
| 3018 | 8 |
30 | 25 | 18 | 11 | 23 | 530{55} | 138~270{14~28} | 190{192} | 100{10} | 0.16 | ||
| 3026 | 26 |
19 |
370{37} | 93~180{9.5~19} | 84{87} | 72{7.2} | 0.19 | ||||||
| 3526 | 35 | 30 | 590{60} | 147~290{15~30} | 140{144} | 150{15} | 0.17 |
||||||
| 4025* | 40 | 34 | 25 | 18 | 28 | 1090{111} | 218~560{22~57} | 200{210} | 220{22} | ||||
带*号4025规格由于工艺原因，产品螺丝为分体式。
| 型号 |
M |
D1 |
D2 |
H1 |
H2 |
t |
L |
最大负载 N{kgf} |
建议使用负载 N{kgf} |
弹簧常数N/mm {kgf/cm} |
X方向 | 刚性比 kx/kz |
|
| 代码 | 规格 | 最大负载 N{kgf} |
|||||||||||
|
耐臭氧型
|
1216 | 5 | 12 | 10 | 16 | 11 | 2.5 | 13 | 110{11} | 30~78{3~8} | 41{42} | 25{2.5} | 0.20 |
| 1515 | 15 | 12 | 15 | 10 | 16 | 160{16} | 59~130{6~13} | 74{75} | 34{3.4} | ||||
| 2015 | 6 | 20 | 15 | 280{29} | 98~191{10~19} | 130{130} | 69{7} | 0.15 | |||||
| 2020 | 20 | 15 | 180{18} | 59~98{6~10} | 78{80} | 49{5} | 0.19 | ||||||
| 2518 | 25 | 20 | 18 | 11 | 3.5 | 20 | 490{50} | 112~250{11~25} | 200{200} | 98{10} | 0.16 | ||
| 3018 | 8 | 30 | 25 | 23 | 890{91} | 226~450{23~46} | 310{310} | 170{17} | |||||
| 3026 | 26 | 19 | 760{77} | 196~370{20~38} | 180{180} | 150{15} | 0.22 | ||||||
| 4025* | 40 | 34 | 25 | 18 | 33 | 1810{185} | 196~930{20~95} | 340{340} | 360{37} | 0.17 | |||
带*号4025规格由于工艺原因，产品螺丝为分体式。
-
