橡胶主体材质
类型
金属材质
产品选型
规格
M
图片仅供参考，请以已选的规格为准
橡胶减震座 一端外螺纹一端内螺纹 腰型 镀锌
条件筛选：
外形 腰型
安装方式 一端内螺纹一端外螺纹
表面处理 镀锌
橡胶硬度 肖氏A60
螺纹长度类型 标准型
种类筛选 橡胶减震座
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
橡胶硬度 |
表面处理 |
|||
| 橡胶主体 | 金属零件 | ||||||
| NHF09 | 一端外螺纹 一端内螺纹 |
经济型 | 腰型 |
天然橡胶 | S45C | 肖氏A60 | 镀锌 |
| NHF29 | 耐臭氧型 | 氯丁橡胶 | SUS304 | — | |||
| NHE42 | 导电型 | 导电性丁晴橡胶 | |||||
由于生产工艺原因，可能导致少量橡胶/粘接剂残留，不影响产品性能。 由于产品含有防老化添加剂，产品表面会持续缓慢析出白色蜡质，属于正常现象，不影响产品性能。
仅金属零件材质为SUS304时，螺纹顶端有扳手位开槽。

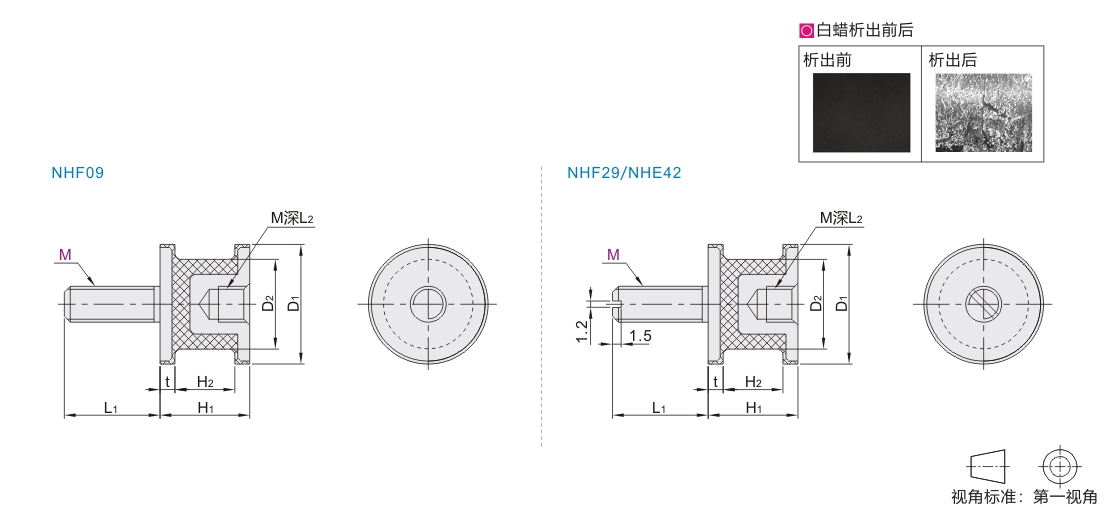

参数图
选型表
| 型号 |
M | D1 | D2 | H1 | H2 | t | L1 | L2 (min) |
Z方向 |
X方向 | 刚性比 kx/kz |
|||
| 代码 | 规格 | 容许负载N {kgf} |
标准负载N {kgf} |
弹簧常数N/mm {kgf/cm} |
容许负载 N{kgf} |
|||||||||
| 经济型 NHF09 |
1216 | 5 | 12 | 10 | 16 | 11 | 2.5 | 12 | 5 | 110{11} | 30~78{3~8} | 62{63} | 25{2.5} | 0.20 |
| 1515 | 15 | 12 | 15 | 10 | 15 | 160{16} | 59~130{6~13} | 110{110} | 34{3.5} | 0.24 | ||||
| 2015 | 6 | 20 | 15 | 16 | 6 | 280{29} | 98~160{10~16} | 180{180} | 69{7} | 0.18 | ||||
| 2020 | 20 | 15 | 180{18} | 59~98{6~10} | 78{80} | 49{5} | 0.19 | |||||||
| 2518 | 25 | 20 | 18 | 11 | 3.5 | 18 | 580{59} | 147~280{15~29} | 220{220} | 98{10} | ||||
| 2527 | 27 | 20 | 310{32} | 88~160{9~16} | 93{95} | 59{6} | 0.20 | |||||||
| 3018 | 8 | 30 | 25 | 18 | 11 | 23 | 8 | 1700{170} | 415~830{43~85} | 610{620} | 250{25} | 0.15 | ||
| 3026 | 26 | 19 | 760{77} | 196~370{20~38} | 180{180} | 150{15} | 0.22 | |||||||
| 3526 | 35 | 30 | 1100{110} | 275~550{28~56} | 250{260} | 260{27} | 0.24 | |||||||
| 4025* | 40 | 34 | 25 | 18 | 28 | 1420{145} | 363~700{37~71} | 340{350} | 320{33} | 0.23 | ||||
带*号4025规格由于工艺原因，产品螺丝为分体式。
| 型号 |
M |
D1 |
D2 |
H1 |
H2 |
t |
L1 |
L2 (min) |
最大负载 N{kgf} |
建议使用负载 N{kgf} |
弹簧常数N/mm {kgf/cm} |
X方向 | 刚性比 kx/kz |
|
| 代码 | 规格 | 最大负载 N{kgf} |
||||||||||||
| 耐臭氧型 NHF29 导电型 NHE42 |
1216 | 5 | 12 | 10 | 16 | 11 | 2.5 | 13 | 5 | 110{11} | 30~78{3~8} | 62{63} | 25{2.5} | 0.20 |
| 1515 | 15 | 12 | 15 | 10 | 16 | 160{16} | 59~130{6~13} | 110{110} | 34{3.4} | 0.24 | ||||
| 2015 | 6 | 20 | 15 | 6 | 280{29} | 98~191{10~19} | 180{180} | 69{7} | 0.18 | |||||
| 2020 | 20 | 15 | 180{18} | 59~98{6~10} | 88{90} | 49{5} | 0.22 | |||||||
| 2518 | 25 | 20 | 18 | 11 | 3.5 | 20 | 580{59} | 147~280{19~29} | 220{220} | 98{10} | 0.19 | |||
| 3018 | 8 | 30 | 25 | 23 | 8 | 1700{170} | 415~830{43~85} | 610{620} | 250{25} | 0.16 | ||||
| 3026 | 26 | 19 | 760{77} | 196~370{20~38} | 180{180} | 150{15} | 0.22 | |||||||
| 4025* | 40 | 34 | 25 | 18 | 33 | 1420{145} | 363~700{37~71} | 340{350} | 340{35} | 0.23 | ||||
带*号4025规格由于工艺原因，产品螺丝为分体式。
-
