        防震凝胶衬套 衬套型 圆型

        条件筛选：

        类型 衬套型
        外形 圆型
        橡胶主体材质 国产聚硅酮
        螺纹长度类型 标准型
        金属材质 SUS304
        种类筛选 防震凝胶衬套

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        材质图

        参数图

        材质图
        代码 类型 材质 附件(各1PCS)
        橡胶主体 轴环 垫圈/内六角螺钉/螺帽
        NHE81 衬套型 圆型 聚硅酮 SUS304 SUS304



        由于生产工艺及批次原因，实物颜色可能存在差异，不影响使用性能；
        金属零件上的硅胶毛边或包边用于防止金属件及硅胶剥离，请勿清理或损伤；
        产品安装时请勿让硅胶部分扭转，安装后确认硅胶处于自然状态，否则可能导致或加速产品损坏。

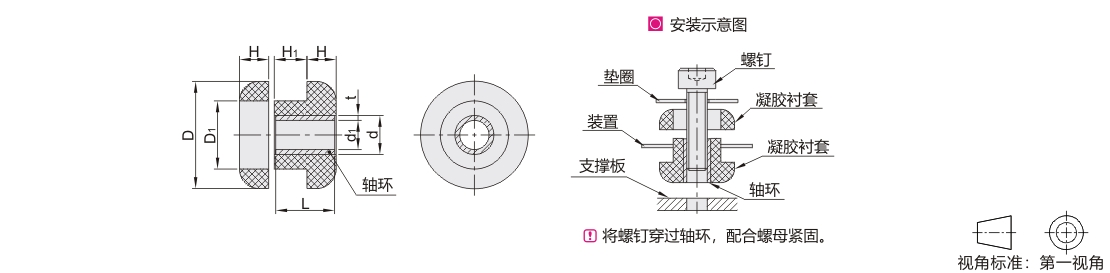

        参数图



        选型表

        型号 D D1 d d1 H H1 轴环
        		 使用负载
        (Nkgf)        		 弹簧常数
        N/mm(kgf/mm)
        ±20%        		 硬度
        		 使用频率Hz 附件
        		 橡胶
        主体
        颜色
        代码 规格 L
        长度        		 t
        厚度        		 ASKER-C 针入度 垫圈
        外径        		 内六角螺钉
        尺寸
        NHE81 11 11 7 4 3 3 3.5 6 0.5 0.49~1.77
        (0.05~0.18)        		 10.59(1.08) — 80 0.05kg时90~
        0.18kg时60~        		 Ø12 M3×12 乳白色
        14A 14 9 5 3 4 4 7 1 1.18~6.08
        (0.12~0.62)        		 26.18(2.67) 50 0.12kg时95~
        0.62kg时50~        		 Ø15 M3×15 乳白色
        14B 6.08~9.81
        (0.62~1.00)        		 56.68(5.78) 30 — 0.62kg时70~
        1.00kg时55~        		 浅绿色
        25A 25 14 6 4 5 6.5 11 9.81~36.77
        (1.00~3.75)        		 86.59(8.83) 1.00kg时70~
        3.75kg时35~        		 Ø25 M4×20 乳白色
        25B 36.77~78.45
        (3.75~8.00)        		 170.15(17.35) 50 3.75kg时40~
        8.00kg时25~        		 浅绿色



        推荐使用频率因负载条件而异。                                                                                                                                                                                                                            kgf=N×0.101972
