图片仅供参考，请以已选的规格为准
聚氨酯减震材料 通孔型
条件筛选：
孔类形 通孔形
形状 圆柱形
精度等级 普通级
种类筛选 聚氨酯减震材料
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 8 项未选择
代码
参数选型
主体材质
尺寸选择方式
硬度
颜色
产品选型
外径D(mm)
8~100
/0.5
长度L(mm)
8~320
/0.5
内径V(mm)
2~88
/0.5
技术图档
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
材质 |
硬度 |
颜色 |
||
| NBD05 | 普通级 |
自由指定型 | 通孔型 | 聚氨酯 | 肖氏A95 | 自然色 |
| NBD06 | 肖氏A90 | |||||
| NBD01 | 肖氏A80 | |||||
| NBD03 | 肖氏A70 | |||||
| NBD04 | 肖氏A50 | |||||
| NBD20 | 肖氏A30 | |||||
| NBD21 | 耐磨氨酯聚 | 肖氏A90 | 深棕色 | |||
| NBD22 | 肖氏A70 | |||||
| NBD23 | 耐热聚氨酯 | 肖氏A90 | 自然色 | |||
| NBD11 | 制电性聚氨酯 (防静电) |
肖氏A90 | 灰色 |
|||
| NBD12 | 肖氏A70 | |||||
| NBD13 | 肖氏A50 | |||||
| NBD02 | 尺寸固定型 | 高负载聚氨酯 | 肖氏A90 | 黑色 | ||
| NBD07 | 聚氨酯 | 肖氏A95 | 自然色 | |||
| NBD17 | 肖氏A90 | |||||
| NBD18 | 肖氏A80 | |||||
| NBD10 | 肖氏A70 | |||||
| NBD14 | 耐磨氨酯聚 | 肖氏A90 | 棕色 | |||
| NBD15 | 肖氏A70 | |||||
| NBD16 | 耐热聚氨酯 | 肖氏A90 | 茶色 | |||
聚氨酯经时间的增长可能会产生变色，但对其特性等并无影响。
D公差
| D | 公差 | |||
| 8~40 | ±0.20 | |||
| 41~60 | ±0.30 | |||
| 61~100 | ±0.40 | |||
V公差
| V | 公差 | ||||
| 30以下 | ±0.20 | ||||
| 31~88 | ±0.50 | ||||
自由指定型壁厚条件
| L | V | ||||
| 30<L | V≤D-3 | ||||
| 30≥L | V≤D-5 | ||||

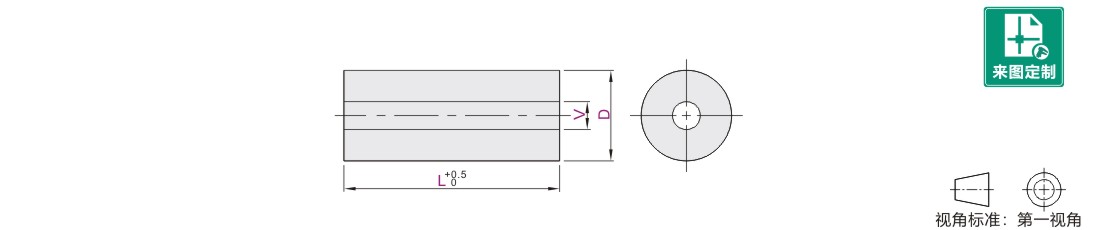

参数图
自由指定型
| 型号 | 最小单位0.5 | ||
| 代码 | D | L | V |
|
(聚氨酯) (耐磨聚氨酯) 制电性聚氨酯 |
8～15 | 8～320 | 2～12 |
| 16～30 | 4～28 | ||
| 31～45 | 6～42 | ||
| 46～60 | 6～58 | ||
| 61～80 | 6～78 | ||
| 81～100 | 6～88 | ||
尺寸固定型
| 型号 | L |
V |
|
| 代码 | D | ||
| (高负载聚氨酯) (耐磨聚氨酯) NBD02 NBD14 NBD15 (聚氨酯) (耐热聚氨酯) NBD07 NBD16 NBD17 NBD18 NBD10 |
15 | 200 | 7 |
| 20 | 8.5 | ||
| 25 | 11 | ||
| 30 | 500 | 14 | |
| 40 | |||
| 50 | |||
| 60 | |||
| 80 | 22 | ||
-
