查看大图
图片仅供参考，请以已选的规格为准
聚氨酯减震材料 盖型
条件筛选：
孔类形 沉孔形
颜色 自然色
主体材质 聚氨酯
形状 盖形
精度等级 普通级
种类筛选 聚氨酯减震材料
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 7 项未选择
代码
参数选型
尺寸选择方式
硬度
产品选型
外径D(mm)
6~100
/0.5
内径V(mm)
2~96
/0.5
小孔深度T(mm)
2~50
/0.5
内径深度L(mm)
3~80
/0.5
技术图档
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
材质 | 硬度 | 颜色 | |
| NBL02 | 盖型 | 尺寸选择型 | 聚氨酯 | 肖氏A95 | 自然色 |
| NBL03 | 肖氏A90 | ||||
| NBL01 | 肖氏A85 | ||||
| NBL04 | 肖氏A70 | ||||
| NBL05 | 肖氏A50 | ||||
| NBL52 | 尺寸指定型 | 肖氏A95 | |||
| NBL53 | 肖氏A90 | ||||
| NBL51 | 肖氏A85 | ||||
| NBL54 | 肖氏A70 | ||||
| NBL55 | 肖氏A50 | ||||
聚氨酯经时间的增长可能会产生变色，但对其特性等并无影响。
D公差
| D | 公差 | |||
| 40以下 | ±0.20 | |||
| 41~60 | ±0.30 | |||
| 61~100 | ±0.40 | |||
V公差
| V | 公差 |
| 2~50 | ±0.20 |
| 51~96 | ±0.30 |
T公差
| T | 公差 | |
| 30以下 | ±0.18 | |
| 31~50 | ±0.28 | |
壁厚条件
| L | V | |
| 30＜L | V≤D-3 | |
| 30≥L | V≤D-5 | |

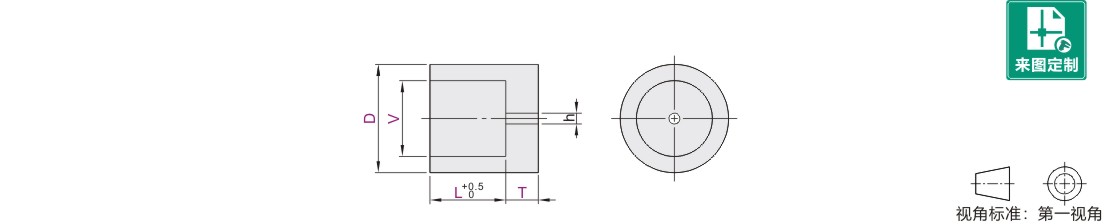

参数图
尺寸选择表
| 型号 | D | V 选择 |
T 选择 |
L 选择 |
h |
| 代码 | |||||
| NBL02 NBL03 NBL01 NBL04 NBL05 |
6 | 2 | 2 3 4 5 7 | 4 5 6 7 8 | 1 |
| 8 | 2 3 4 | ||||
| 9 | 3 4 5 | 2 3 4 5 7 | 4 5 6 7 9 10 | 1.5 | |
| 10 | 4 5 6 | 2 3 5 6 8 | 4 6 8 9 10 12 | ||
| 12 | 5 6 8 | 7 8 9 10 | |||
| 15 | 6 8 10 | 2 4 7 8 10 | 4 6 7 8 10 | ||
| 20 | 8 12 16 | 2 3 5 6 10 12 | 7 8 9 10 15 20 | 2 | |
| 25 | 8 15 20 | 3 5 6 10 12 | 10 15 25 30 | ||
| 30 | 8 15 20 25 | 2 3 5 6 10 | 10 15 20 30 |
尺寸指定型
| 型号 | 最小单位0.5 | h |
|||
| 代码 | D | V | T | L | |
| NBL52 NBL53 NBL51 NBL54 NBL55 |
6~15 | 2~11 | 2~30 | 3.0~60 | 1 |
| 16~30 | 12~26 | 6.0~60 | 1.5 | ||
| 31~45 | 27~41 | 5~40 | 6.0~70 | ||
| 46~60 | 42~56 | 5~50 | 6.0~80 | 2 | |
| 61~80 | 57~86 | ||||
| 81~100 | 77~96 | 10~50 | |||
-
