图片仅供参考，请以已选的规格为准
聚氨酯减震材料 腰型 高负载型
条件筛选：
颜色 黑色
主体材质 高负载聚氨酯
形状 腰形
硬度 肖氏A90
尺寸选择方式 尺寸固定
精度等级 普通级
种类筛选 聚氨酯减震材料
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览

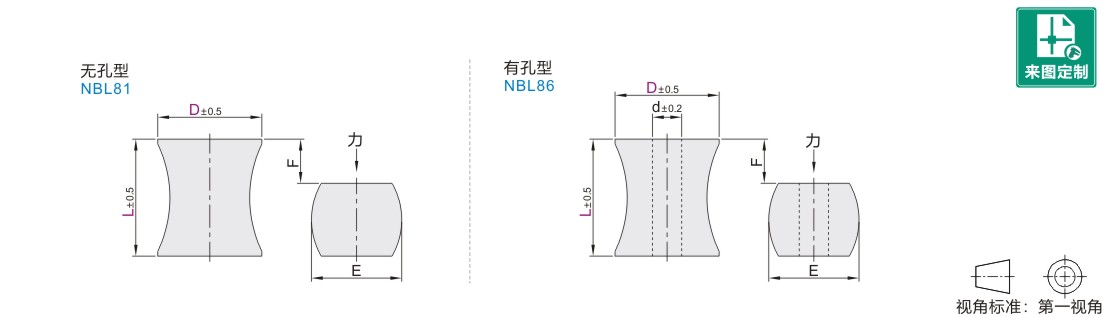

材质图
参数图
材质图
| 代码 | 类型 |
材质 |
硬度 |
颜色 |
|||
| NBL81 | 腰形 | 无孔型 | 高负载聚氨酯 | 肖氏A90 | 黑色 | ||
| NBL86 | 有孔型 | ||||||
参数图
无孔型
| 型号 | L | F=L×20% | F=L×25% | F=L×30% | |||||
| 代码 | D | F | 负载N(kgf) | F | 负载N(kgf) | F | 负载N(kgf) | E | |
| NBL81 | 50 | 62 | 12 | 6796 (693) |
15 | 8826 (900) |
18 | 13239 (1350) |
58 |
| 82 | 16 | 20 | 24 | ||||||
| 60 |
62 | 12 | 9974 (1017) |
15 | 13504 (1377) |
18 | 19418 (1979) |
70 | |
| 82 | 16 | 20 | 24 | ||||||
| 80 | 82 | 16 | 18094 (1844) |
20 | 24978 (2546) |
24 | 37069 (3779) |
92 | |
| 103 | 20 | 25 | 30 | ||||||
| 100 | 82 | 16 | 26478 (2699) |
20 | 37069 (3779) |
24 | 55163 (5623) |
114 | |
| 103 | 20 | 25 | 30 | ||||||
| 123 | 24 | 30 | 36 | ||||||
kgf=N×0.101972
有孔型
| 型号 | L | d | F=L×20% | F=L×25% | F=L×30% | |||||
| 代码 | D | F | 负载N(kgf) | F | 负载N(kgf) | F | 负载N(kgf) | E | ||
| NBL86 | 50 | 62 | 14 | 12 | 6179 (630) |
15 | 8032 (819) |
18 | 11474 (1170) |
58 |
| 82 | 16 | 20 | 24 | |||||||
| 60 | 62 | 20 | 12 | 8026 (900) | 15 | 11945 (1215) | 18 | 16770（1790) | 70 | |
| 82 | 16 | 20 | 24 | |||||||
| 80 | 82 | 16 | 17211 (1754) |
20 | 23830 (2429) | 24 | 35304（3599) | 92 | ||
| 103 | 20 | 25 | 30 | |||||||
| 100 | 82 | 16 | 25154 (2564) |
20 | 34862 (3554) | 24 | 48984（4993) | 114 | ||
| 103 | 20 | 25 | 30 | |||||||
| 123 | 24 | 30 | 36 | |||||||
kgf=N×0.101972
-
