查看大图
图片仅供参考，请以已选的规格为准

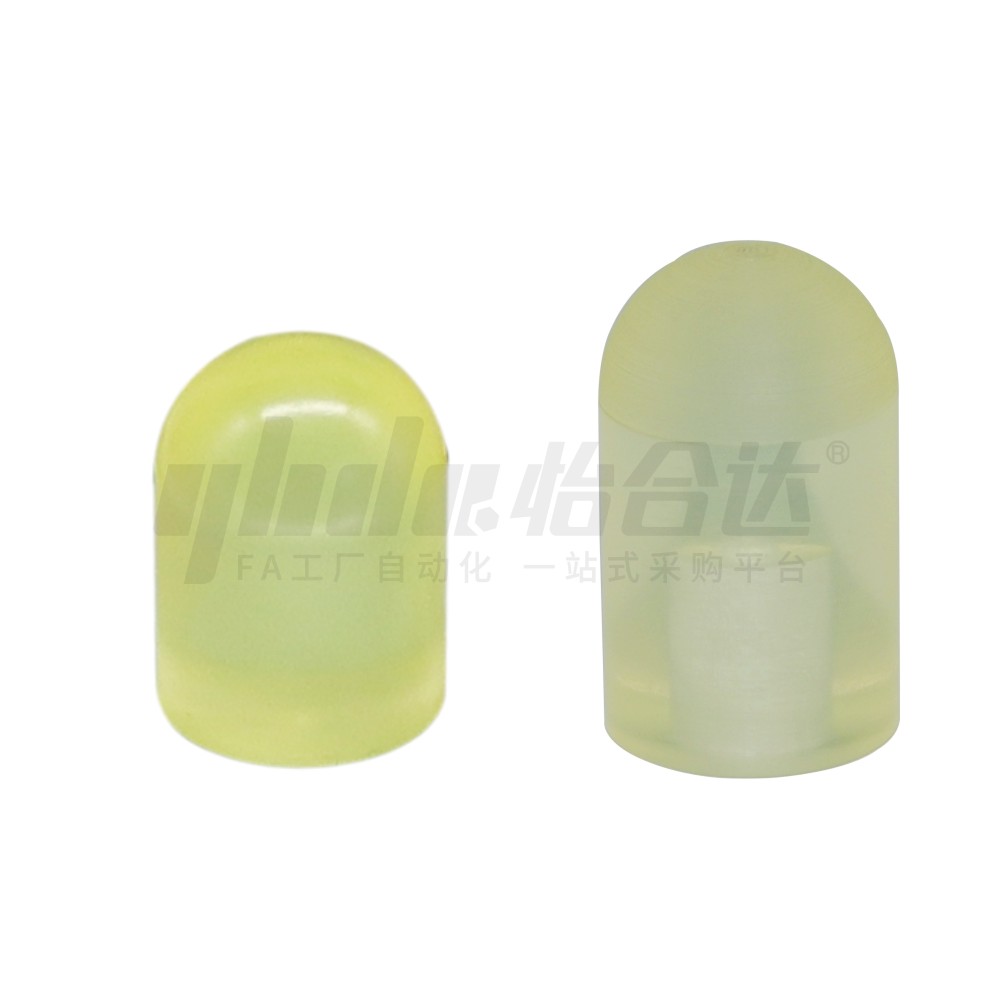

聚氨酯减震材料 前端半球型 有孔型/无孔型
条件筛选：
颜色 自然色
主体材质 聚氨酯
形状 前端半球形
尺寸选择方式 自由指定
精度等级 普通级
种类筛选 聚氨酯减震材料
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 7 项未选择
代码
参数选型
孔类形
硬度
产品选型
外径D(mm)
8~50
/0.5
长度L(mm)
8~60
/0.5
内径d(mm)
2~48
/0.5
孔深度V(mm)
4~50
/0.5
技术图档
3D预览
材质图
参数图
材质图
有孔型
| 代码 | 类型 |
材质 |
硬度 |
颜色 |
||
| NBJ02 | 普通级 | 前端半球型 | 有孔型 |
聚氨酯 | 肖氏A95 | 自然色 |
| NBJ03 | 肖氏A90 | |||||
| NBJ01 | 肖氏A85 | |||||
| NBJ04 | 肖氏A70 | |||||
| NBJ05 | 肖氏A50 | |||||
| NBJ52 | 无孔型 |
肖氏A95 | ||||
| NBJ53 | 肖氏A90 | |||||
| NBJ51 | 肖氏A85 | |||||
| NBJ54 | 肖氏A70 | |||||
| NBJ55 | 肖氏A50 | |||||
聚氨酯经时间的增长可能会产生变色，但对其特性等并无影响。
有孔型的壁厚请参考下表。
D公差
| D | 公差 | |||
| 8~40 | ±0.20 | |||
| 41~60 | ±0.30 | |||
| 61~100 | ±0.40 | |||
d公差
| d | 公差 | |
| 30以下 | ±0.20 | |
| 31~48 | ±0.50 | |
壁厚条件
| L | d | |
| 30＜L | d≤D-3 | |
| 30≥L | d≤D-5 | |

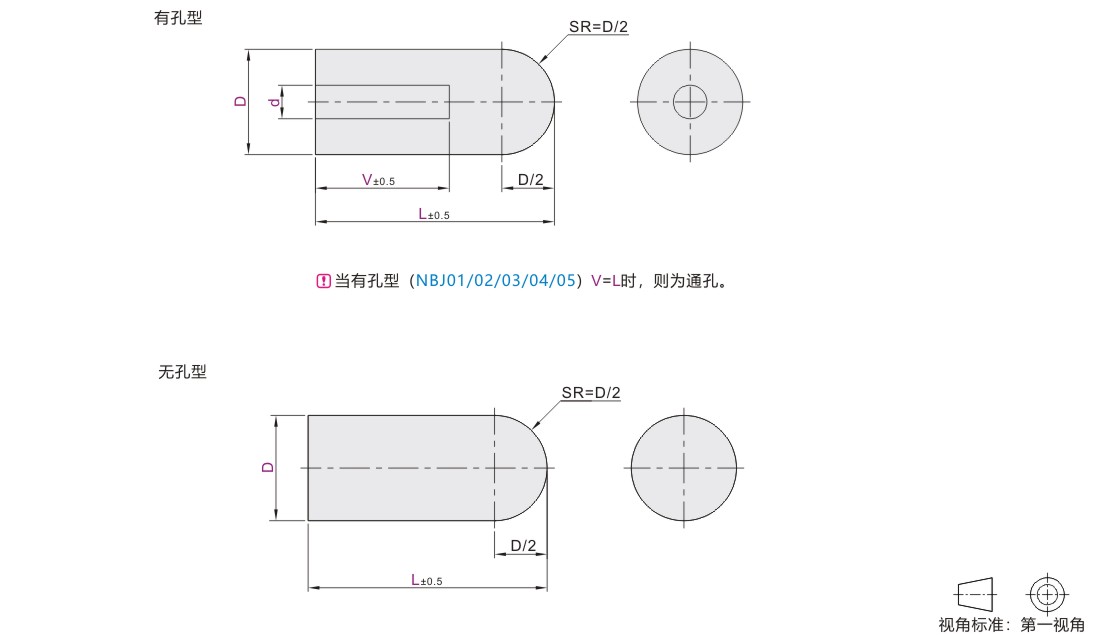

参数图
有孔型
| 型号 | 最小单位0 .5 | |||||||||||||||||||||||||||||||||
| 代码 | D | L | d | V | ||||||||||||||||||||||||||||||
| NBJ02 NBJ03 NBJ01 NBJ04 NBJ05 |
8~ 15 | 8~60 | 2~ 12 | 4~ 50 | ||||||||||||||||||||||||||||||
| 16~20 | 4~ 18 | |||||||||||||||||||||||||||||||||
| 21~30 | 6~28 | |||||||||||||||||||||||||||||||||
| 31~40 | 6~38 | |||||||||||||||||||||||||||||||||
| 41~50 | 6~48 | |||||||||||||||||||||||||||||||||
无孔型
| 型号 | 最小单位0.5 |
||||||
| 代码 | D | L | |||||
| NBJ52 NBJ53 NBJ51 NBJ54 NBJ55 |
8~15 | 8~60 | |||||
| 16~20 | |||||||
| 21~30 | |||||||
| 31~40 | |||||||
| 41~50 | |||||||
-
