查看大图
图片仅供参考，请以已选的规格为准

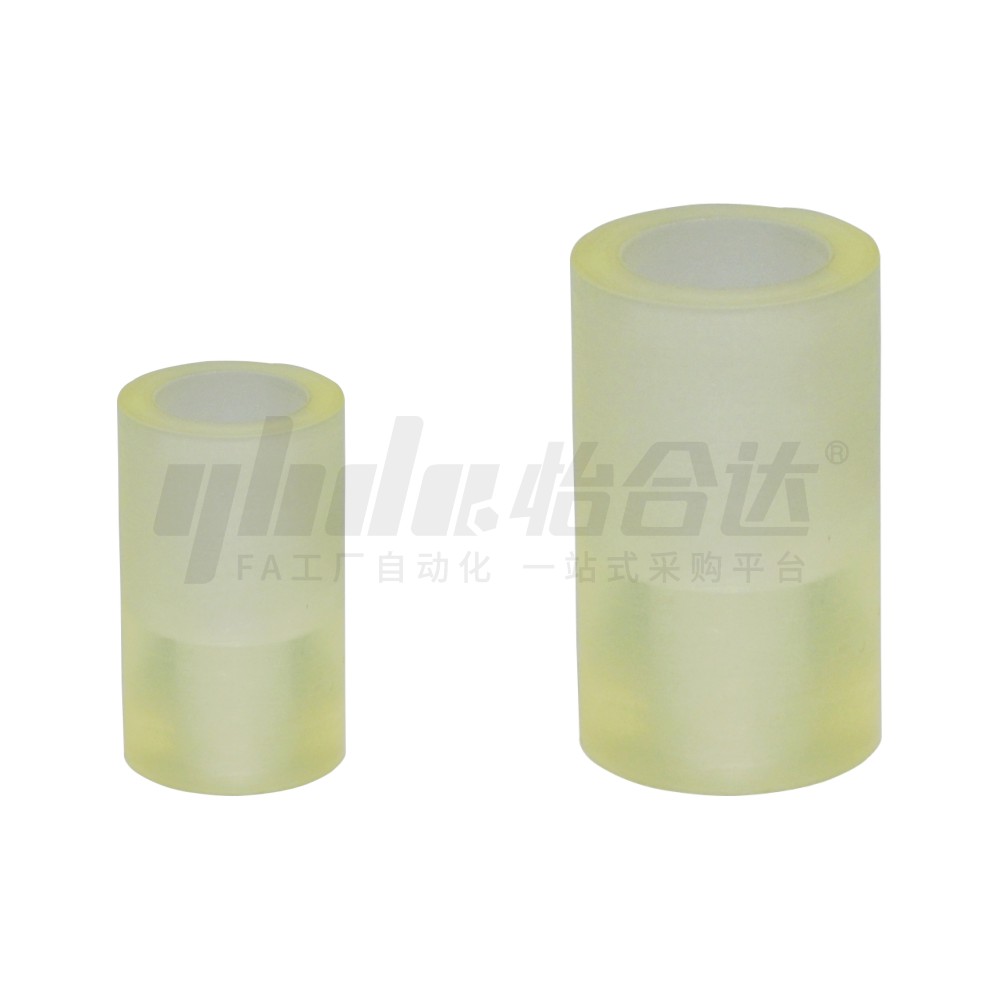

医疗 聚氨酯减震材料 沉孔型 长度选择型/长度指定型
品牌名称：
怡合达
条件筛选：
孔类形 沉孔形
颜色 自然色
主体材质 聚氨酯
形状 圆柱形
硬度 肖氏A80
精度等级 普通级
种类筛选 聚氨酯减震材料
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 6 项未选择
代码
参数选型
尺寸选择方式
产品选型
外径D(mm)
长度L(mm)
10~220
/0.1
适用螺钉M
沉孔尺寸h(mm)
5~220
/0.1
技术图档
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 硬度 | 颜色 | ||||||
| Y-RBB41 | 沉孔型 | 长度选择型 | 聚氨酯 | 肖氏A80 | 自然色 | |||||
| Y-RBB43 | 长度指定型 | |||||||||
聚氨酯经时间的增长可能会产生变色，但对其特性等并无影响。
D公差
| D | 公差 |
| 40以下 | ±0.20 |
| 50 | ±0.30 |
| 60 | |
| 80 | ±0.40 |
| 100 |
h公差
| h | 公差 |
| 30以下 | ±0.20 |
| 31~220 | ±0.50 |
适用螺钉孔径
| 螺钉尺寸 |
孔径 | |
| d1 | d2 | |
| M3 | 6 | 3.5 |
| M4 | 8 | 4.5 |
| M5 | 9.5 | 5.5 |
| M6 | 11 | 6.5 |
| M8 | 14 | 9 |
| M10 | 17 | 11 |
| M12 | 19 | 13 |
| M16 | 25 | 17 |

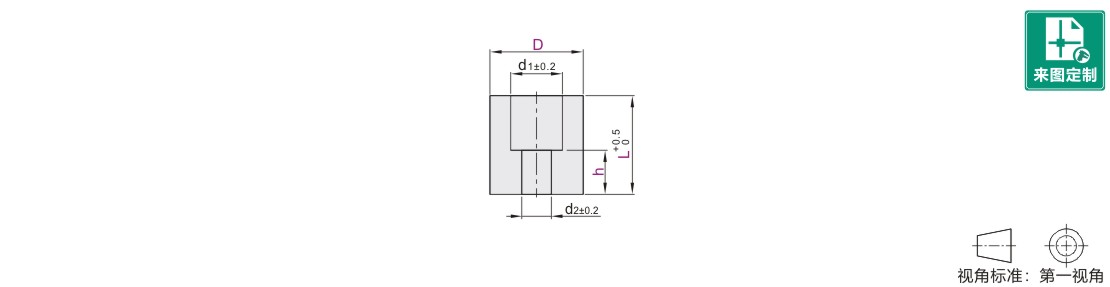

参数图
长度选择型
| 型号 | L 选择 |
M 适用螺钉 |
h |
|
| 代码 | D | |||
| Y-RBB41 | 12 | 12 15 | M3 | 5 |
| 15 | 12 15 | |||
| 12 15 20 | M4 | |||
| 20 | 15 20 25 | M5 | 6 | |
| 25 | 15 20 25 | M6 | 7 | |
| M8 | ||||
| 30 | 20 25 30 | M6 | 9 | |
| M8 | ||||
| 40 | 20 25 30 40 | M10 | 11 | |
| 20 25 30 40 50 | M12 | |||
| 50 | 25 30 40 50 | M10 | 14 | |
| M12 | ||||
| 60 | 25 30 40 50 | M10 | ||
| M12 | ||||
长度指定型
| 型号 | L 最小单位0.1 |
M 适用螺钉 |
h 最小单位0.1 |
||||||
| 代码 | D | ||||||||
| Y-RBB43 | 15 | 10~100 | M3 M4 | h=5~L | |||||
| 20 | M4 M5 | ||||||||
| 25 | M5 M6 M8 | ||||||||
| 30 | |||||||||
| 40 | 20~160 | M8 M10 M12 | |||||||
| 50 | |||||||||
| 60 | |||||||||
| 80 | 20~220 | M10 M12 M16 | |||||||
| 100 | |||||||||
-
