        医疗 聚氨酯减震材料 沉孔型 自由指定型

        品牌名称：

        怡合达

        条件筛选：

        孔类形 沉孔形
        颜色 自然色
        主体材质 聚氨酯
        形状 圆柱形
        硬度 肖氏A80
        尺寸选择方式 自由指定
        种类筛选 聚氨酯减震材料

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 7 项未选择

            代码

            参数选型

            精度等级

            产品选型

            外径D(mm)

            8~100
            /1

            V

            2~84
            /0.5

            沉孔尺寸H(mm)

            2~200.0
            /0.5

            沉孔尺寸G(mm)

            3~90
            /0.5

            长度L(mm)

            6.0~200.0
            /0.5

            技术图档

            3D预览

            材质图

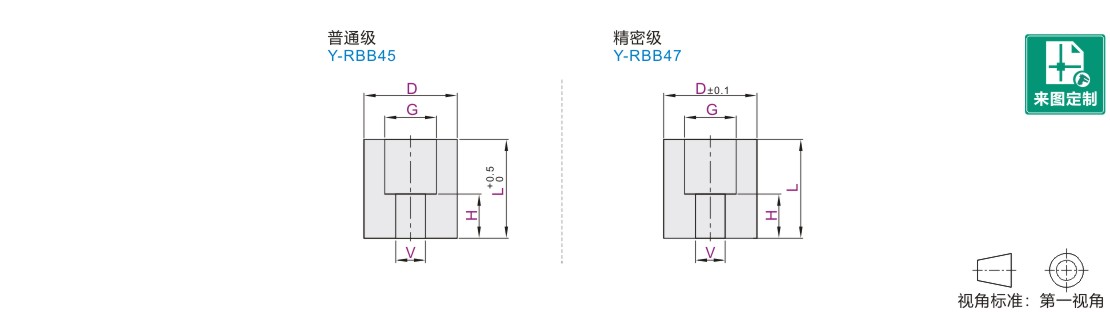

            参数图

            材质图
            代码 类型 材质 硬度 颜色
            Y-RBB45 普通级 沉孔型
            		 聚氨酯
            		 肖氏A80
            		 自然色
            Y-RBB47 精密级



             普通级D公差

            D 公差
            8~40 ±0.20
            41~60 ±0.30
            61~100 ±0.40



            精密级L公差

            L 公差
            6~100 ±0.2
            0
            100~200 ±0.3
            0



            壁厚条件

            L G
            30<L-H G≤D-4
            30≥L-H G≤D-5



            聚氨酯经时间的增长可能会产生变色，但对其特性等并无影响。





            参数图



            选型表

            型号 最小单位1 最小单位0.5
            代码 D V H G L
            普通级
            Y-RBB45
            精密级
            Y-RBB47            		 8~15 2~12 H=3~L 3~90 6.0~80.0
            16~30 2~18
            31~45 5~40 H=2~L 8.0~150.0
            46~60 5~50 20.0~150.0
            61~80 5~70 20.0~200.0
            81~100 5~84
