查看大图
图片仅供参考，请以已选的规格为准
医疗聚氨酯减震材料 带台阶型
品牌名称：
怡合达
条件筛选：
颜色 自然色
主体材质 聚氨酯
形状 台阶形
硬度 肖氏A85
精度等级 普通级
种类筛选 聚氨酯减震材料
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 8 项未选择
代码
参数选型
孔类形
尺寸选择方式
产品选型
外径D(mm)
6~100
/0.5
避空直径V(mm)
3~99
/0.5
台阶高度T(mm)
2~50
/0.5
长度L(mm)
4.0~80
/0.5
内径C(mm)
0~85
/0.5
技术图档
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
材质 | 硬度 | 颜色 | |
| Y-RBB61 | 带台阶型 |
有孔型 | 聚氨酯 |
肖氏A85 |
自然色 |
| Y-RBB63 | 无孔型 | ||||
C公差
| C | 公差 |
| 40以下 | ±0.2 0 |
| 41以上 | ±0.3 0 |
T公差
| T | 公差 |
| 30以下 | ±0.20 |
| 31~50 | ±0.30 |
D公差
| D | 公差 |
| 40以下 | ±0.20 |
| 41~60 | ±0.30 |
| 61~100 | ±0.40 |
聚氨酯经时间的增长可能会产生变色，但对其特性等并无影响。

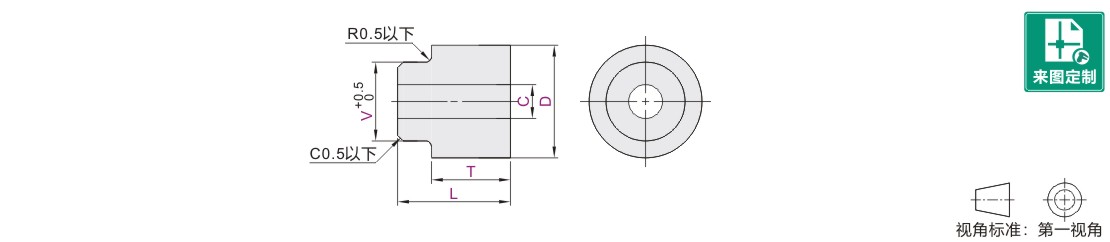

参数图
有孔型
| 型号 | 最小单位0.5 | ||||
| 代码 | D | V(V<D) | T(T<L) | L | C(C<V) |
| Y-RBB61 | 6~15 | 3~14 | 2~30 | 4.0~60 | 0(无孔) 2~40 |
| 16~30 | 6~29 | 7.0~60 | |||
| 31~45 | 10~44 | 5~40 | 7.0~70 | ||
| 46~60 | 15~59 | 5~50 | 7.0~80 | 0(无孔) 8~75 |
|
| 61~80 | 25~79 | ||||
| 81~100 | 35~99 | 10~50 | 0(无孔)12~85 | ||
无孔型
| 型号 | D | V | T | L |
| 代码 | ||||
| Y-RBB63 | 8 | 5 | 3 5 6 | 8 10 12 15 18 |
| 8 10 | 10 13 15 18 | |||
| 10 | 5 8 | 3 5 6 8 10 | 9 11 13 | |
| 8 10 15 | 11 14 16 18 21 33 | |||
| 15 | 5 8 10 | 3 5 6 8 10 | 11 13 15 | |
| 8 10 15 | 13 15 16 18 20 23 25 | |||
| 20 | 8 10 15 | 3 5 6 8 10 | 15 16 18 20 23 25 | |
| 8 10 15 20 | 18 20 23 25 30 35 | |||
| 25 | 8 10 15 20 | 3 5 6 8 10 | 15 18 20 23 25 | |
| 8 10 15 20 25 | 18 20 23 25 30 35 40 | |||
| 30 | 3 5 6 8 10 | 15 18 20 23 25 | ||
| 8 10 15 20 25 | 18 20 23 25 30 35 40 | |||
| 40 | 10 15 20 30 | 5 8 10 | 15 20 23 25 | |
| 8 10 15 20 25 | 23 25 30 35 40 | |||
| 50 | 5 8 10 | 15 20 23 25 | ||
| 8 10 15 20 25 | 23 25 30 35 40 | |||
| 60 | 15 30 40 | 5 8 10 | 15 18 20 25 | |
| 8 10 15 20 25 | 18 25 30 35 40 |
-
