查看大图
图片仅供参考，请以已选的规格为准

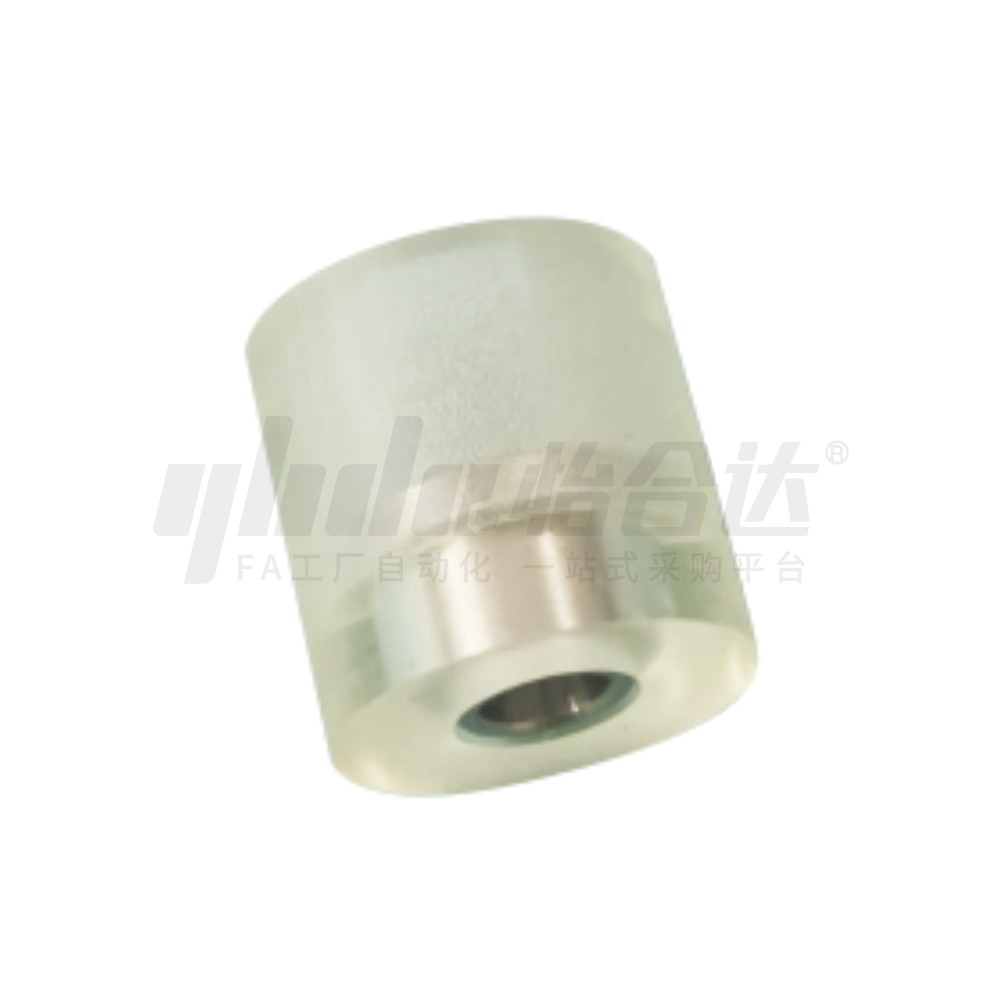

聚氨酯减震材料 沉孔+轴环型 长度选择型 长度指定型
条件筛选：
孔类形 沉孔+轴环形
形状 圆柱形
精度等级 普通级
种类筛选 聚氨酯减震材料
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 10 项未选择
代码
参数选型
主体材质
尺寸选择方式
硬度
轴环材质
轴环表面处理
颜色
产品选型
D
L
25~80
/1
M
技术图档
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 主体 | 轴环 | 硬度 | 颜色 | ||
| 长度选择型 | 长度指定型 | 材质 | 材质 | 表面处理 | |||
| NBF21 | NBF36 | 沉孔+轴环型 | 乙醚类聚氨酯 | SUS304 | — | 肖氏A95 | 自然色 |
| NBF22 | NBF37 | 肖氏A90 | |||||
| NBF23 | NBF38 | 碳钢 | 无电解镀镍 | 肖氏A95 | |||
| NBF24 | NBF39 | 肖氏A90 | |||||
| NBF25 | NBF40 | 发黑 | 肖氏A95 | ||||
| NBF26 | NBF41 | 肖氏A90 | |||||
| NBF27 | NBF42 | 酯类聚氨酯 | SUS304 | — | 肖氏A70 | ||
| NBF28 | NBF43 | 肖氏A50 | |||||
| NBF29 | NBF44 | 碳钢 | 无电解镀镍 | 肖氏A70 | |||
| NBF30 | NBF45 | 肖氏A50 | |||||
| NBF31 | NBF46 | 发黑 | 肖氏A70 | ||||
| NBF32 | NBF47 | 肖氏A50 | |||||
| NBF33 | — | 耐热聚氨酯 | 肖氏A90 | 茶色 | |||
| NBF34 | 耐磨聚氨酯 | 肖氏A90 | 深棕色 | ||||
| NBF35 | 肖氏A70 | ||||||
聚氨酯经时间的增长可能会产生变色，但对其特性等并无影响。
D公差
| D | 公差 |
| 15~40 | ±0.2 |
| 50.60 | ±0.3 |

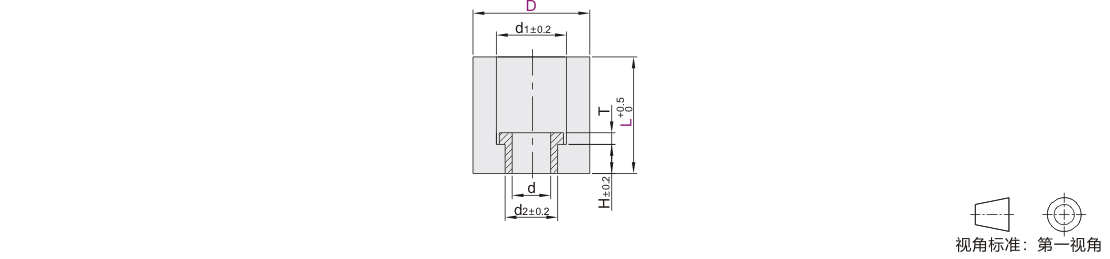

参数图
长度选择型
| 型号 | L | M 适用螺钉 |
d | d1 | d2 | T | H | |
| 代码 | D | |||||||
| NBF21 NBF22 NBF23 NBF24 NBF25 NBF26 NBF27 NBF28 NBF29 NBF30 NBF31 NBF32 NBF33 NBF34 NBF35 |
15 | 12 15 | M3 | 3.5 | 8 | 5.5 | 2 | 5 |
| 15 20 | M4 | 4.5 | 9.5 | 6.5 | ||||
| 20 | 20 25 | M4 | 4.5 | 9.5 | 6.5 | 7 | ||
| M5 | 5.5 | 11 | 8 | |||||
| 25 | 20 25 | M6 | 6.6 | 13 | 9 | 8 | ||
| M8 | 9 | 15.5 | 11.5 | |||||
| 30 | 20 25 30 | M6 | 6.6 | 13 | 9 | |||
| 25 30 40 | M8 | 9 | 15.5 | 11.5 | ||||
| 40 | 30 40 | M10 | 11 | 19 | 14 | 3 | 10 | |
| 30 40 50 | M12 | 14 | 22 | 17 | ||||
| 50 | 30 40 | M10 | 11 | 19 | 14 | |||
| 40 50 | M12 | 14 | 22 | 17 | ||||
| 60 | 30 40 | M10 | 11 | 19 | 14 | |||
| 40 50 | M12 | 14 | 22 | 17 | ||||
长度指定型
| 型号 | L | M 适用螺钉 |
d | d1 | d2 | T | H | |
| 代码 | D | |||||||
| NBF36 NBF37 NBF38 NBF39 NBF40 NBF41 NBF42 NBF43 NBF44 NBF45 NBF46 NBF47 |
15 | 25~80 | M3 | 3.5 | 8 | 5.5 | 2 | 5 |
| M4 | 4.5 | 9.5 | 6.5 | |||||
| 20 | M4 | 4.5 | 9.5 | 6.5 | 7 | |||
| M5 | 5.5 | 11 | 8 | |||||
| 25 | M6 | 6.6 | 13 | 9 | 8 | |||
| M8 | 9 | 15.5 | 11.5 | |||||
| 30 | M6 | 6.6 | 13 | 9 | ||||
| M8 | 9 | 15.5 | 11.5 | |||||
| 40 | 30~80 | M10 | 11 | 19 | 14 | 3 | 10 | |
| M12 | 14 | 22 | 17 | |||||
| 50 | M10 | 11 | 19 | 14 | ||||
| M12 | 14 | 22 | 17 | |||||
| 60 | M10 | 11 | 19 | 14 | ||||
| M12 | 14 | 22 | 17 | |||||
-
