聚氨酯沉孔型 沉孔型 螺纹指定
条件筛选：
孔类形 沉孔形
主体材质 聚氨酯
形状 圆柱形
精度等级 普通级
种类筛选 聚氨酯减震材料
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 8 项未选择
代码
参数选型
尺寸选择方式
硬度
颜色
产品选型
外径D(mm)
长度L(mm)
适用螺钉M
沉孔尺寸h(mm)
5~220
/0.1
技术图档
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 硬度 | 颜色 | ||||||||||||||||||
| 长度选择型 | 长度指定型 | |||||||||||||||||||||
| NBE05 | NBE55 | 沉孔型 | 聚氨酯 | 肖氏A90 | 自然色 | |||||||||||||||||
| NBE01 | NBE51 | 肖氏A80 | 自然色 | |||||||||||||||||||
| NBE02 | NBE52 | 红色 | ||||||||||||||||||||
| NBE03 | NBE53 | 黑色 | ||||||||||||||||||||
| NBE04 | NBE54 | 黄色 | ||||||||||||||||||||
| NBE06 | NBE56 | 肖氏A70 | 自然色 | |||||||||||||||||||
| NBE07 | NBE57 | 肖氏A50 | ||||||||||||||||||||
聚氨酯经时间的增长可能会产生变色，但对其特性等并无影响。
D公差
| D | 公差 | |||
| 40以下 | ±0.20 | |||
| 50 | ±0.30 | |||
| 60 | ||||
| 80 | ±0.40 | |||
| 100 | ||||
h公差
| h | 公差 | ||||
| 30以下 | ±0.20 | ||||
| 31~220 | ±0.50 | ||||

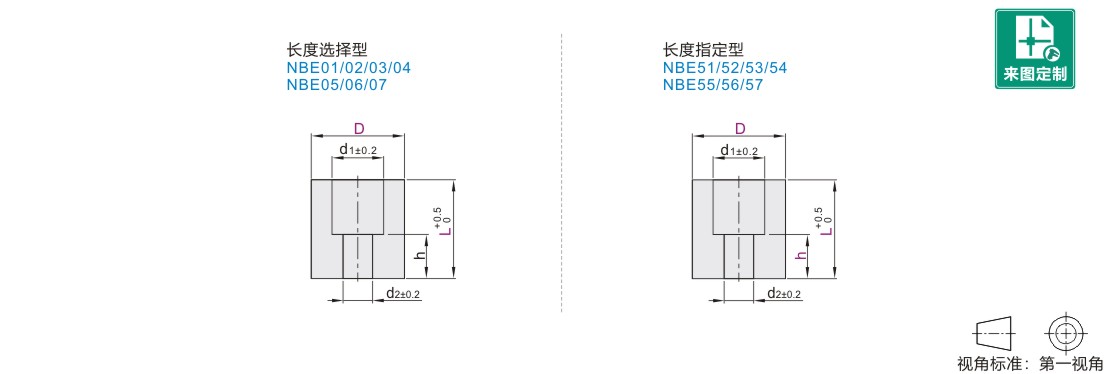

参数图
长度选择型
| 型号 |
L 选择 |
M 适用螺钉 |
h |
|
| 代码 | D | |||
| NBE05 NBE01 NBE02 NBE03 NBE04 NBE06 NBE07 |
12 | 12 15 | M3 | 5 |
| 15 | 12 15 | |||
| 12 15 20 | M4 | |||
| 20 | 15 20 25 |
6 | ||
| M5 | ||||
| 25 | 15 20 25 | M6 | 7 | |
| M8 | ||||
| 30 | 20 25 30 | M6 | 9 | |
| M8 | ||||
| 40 | 20 25 30 40 | M10 | 11 | |
| 20 25 30 40 50 | M12 | |||
| 50 | 25 30 40 50 | M10 | 14 | |
| M12 | ||||
| 60 | 25 30 40 50 | M10 | ||
| M12 | ||||
长度指定型
| 型号 |
L 最小 单位0.1 |
M 适用螺钉 |
h 最小 单位0.1 |
|
| 代码 | D | |||
| NBE55 NBE51 NBE52 NBE53 NBE54 NBE56 NBE57 |
15 | 10~ 100 | M3 M4 | h=5~L |
| 20 | M4 M5 | |||
| 25 | M5 M6 M8 | |||
| 30 | ||||
| 40 | 20~ 160 | M8 M10 M12 | ||
| 50 | ||||
| 60 | ||||
| 80 | 20~220 | M10 M12 M16 | ||
| 100 | ||||
适用螺钉孔径
| 螺钉尺寸 |
孔径 |
|
| d1 | d2 | |
| M3 | 6 | 3.5 |
| M4 | 8 | 4.5 |
| M5 | 9.5 | 5.5 |
| M6 | 11 | 6.5 |
| M8 | 14 | 9 |
| M10 | 17 | 11 |
| M12 | 19 | 13 |
| M16 | 25 | 17 |
-
