        聚氨酯减震材料 沉孔型 自由指定型

        品牌名称：

        怡合达

        条件筛选：

        孔类形 沉孔形
        形状 圆柱形
        尺寸选择方式 自由指定
        种类筛选 聚氨酯减震材料

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 10 项未选择

            代码

            参数选型

            主体材质

            硬度

            精度等级

            颜色

            产品选型

            外径D(mm)

            8~100
            /1

            沉孔尺寸V(mm)

            2~84
            /0.5

            沉孔尺寸H(mm)

            2~200
            /0.5

            沉孔尺寸G(mm)

            3~90
            /0.5

            长度L(mm)

            6~200
            /0.5

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 硬度
            		 颜色
            普通级 精密级
            NBF05 NBF55 沉孔型

            		 聚氨酯
            		 肖氏A95 自然色
            NBF02 NBF52 肖氏A90
            NBF01 NBF51 肖氏A80
            NBF03 NBF53 肖氏A70
            NBF04 NBF54 肖氏A50
            NBF11 NBF61        制电性        聚氨酯    肖氏A90
            灰色
            NBF12 NBF62    肖氏A70
            NBF13 NBF63 肖氏A50
            NBF14 NBF64 耐热聚氨酯 肖氏A90 自然色
            NBF15 NBF65 耐磨聚氨酯 肖氏A90 深棕色
            NBF16 NBF66 肖氏A70 深棕色



            聚氨酯经时间的增长可能会产生变色，但对其特性等并无影响。



             普通D公差

            D 公差
                 8~40 ±0.20
                41~60 ±0.30
                61~100 ±0.40



            精密级L公差

            L 公差
            6~100                    ±0.2                             0
            100~200                    ±0.2                             0



            壁厚条件

            L G
            30＜L-H G≤D-4
            30≥L-H G≤D-5



            普通级V·H·G公差

            尺寸 公差
            V H G
            30以下 ±0.20 ±0.20 ±0.20
            31~90 ±0.30 ±0.50 ±0.30
            91~200 — ±0.50 —



            精密级V·H·G公差

            尺寸 V H·G
            2~50 ±0.14 ±0.09
            51~ ±0.14 ±0.14

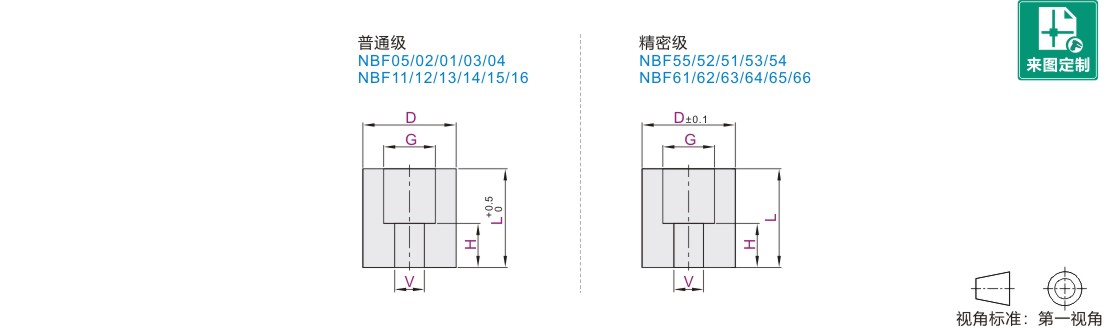

            参数图



            选型表

            型号 最小单位1 最小单位0.5
            代码 D V H G L
                     普通级                           精密级
            NBF05       NBF11          NBF55   NBF61
            NBF02       NBF12          NBF52   NBF62
            NBF01       NBF13          NBF51   NBF63
            NBF03       NBF14          NBF53   NBF64
            NBF04       NBF15          NBF54   NBF65                      NBF16                        NBF66            		 8~15 2~12 H=3~L 3~90 6.0~80
            16~30 2~18
            31~45 5~40 H=2~L 8.0~150
            46~60 5~50 20.0~150
            61~80 5~70 20.0~200
            81~100 5~84
