        聚氨酯减震块 深孔型

        品牌名称：

        怡合达

        条件筛选：

        孔类形 孔加工型
        颜色 自然色
        主体材质 聚氨酯
        形状 方形
        尺寸选择方式 尺寸指定
        种类筛选 聚氨酯减震块

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 8 项未选择

            代码

            参数选型

            硬度

            产品选型

            长度A(mm)

            20~200
            /1

            宽度B(mm)

            20~150
            /1

            厚度T(mm)

            5~35
            /1

            长度方向孔间距F(mm)

            0~191
            /1

            通孔规格N

            沉孔规格Z

            技术图档

            3D预览

            可选加工参数

            材质图

            参数图

            材质图
                代码 类型 材质 硬度 颜色
               NDR04 减震块 聚氨酯 肖氏A95 自然色
               NDR05 肖氏A90
               NDR01 肖氏A80
               NDR02 肖氏A70
               NDR03 肖氏A50

            聚氨酯经时间的增长可能会产生变色，但对其特性等并无影响。



            T公差

            尺寸 公差
            NDR01 NDR02/03/04/05
            6~9 ±0.3 ±0.5
            10以上 ±0.5 ±0.8



            A/B尺寸公差

            尺寸 公差
            NDR01 NDR02/03/04/05
            30以下 ±0.5 ±0.5
            31~50 ±0.7 ±0.8
            51以上 ±0.8 ±1.0

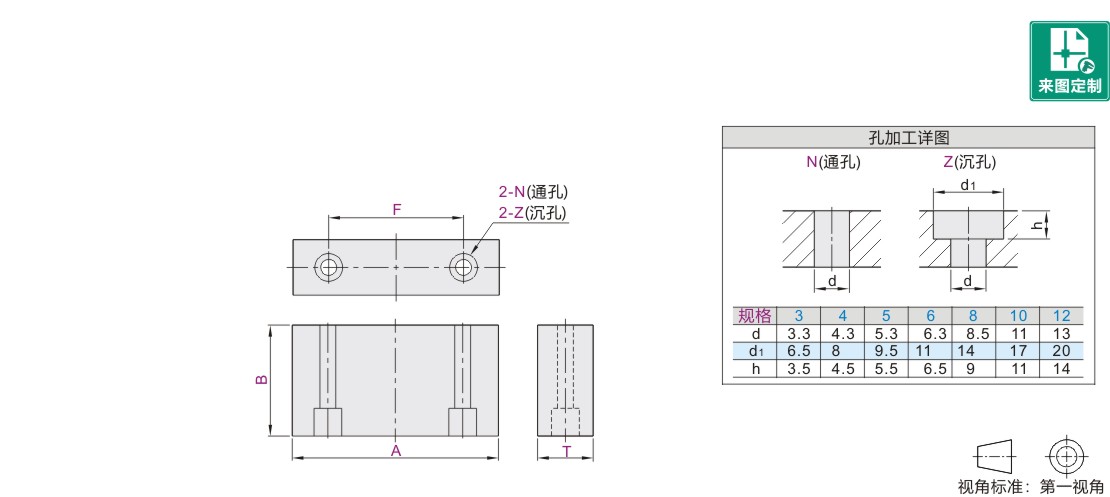

            参数图



            选型表

            型号 最小单位1
            		 N(通孔)
            		 Z(沉孔)
            代码 A B T F
            NDR04
            NDR05
            NDR01
            NDR02
            NDR03            		 20~200 20~ 150 5~35 9~191 3   4   5   6   8   10   12
            ( B<30时)
            5   6   8   10   12
            (30<B<50)
            10   12
            (50<B时)
