查看大图
图片仅供参考，请以已选的规格为准
聚氨酯垫 正方型/标准型/孔加工型
条件筛选：
形状 方形
种类筛选 聚氨酯垫
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 15 项未选择
代码
参数选型
主体材质
孔类形
尺寸选择方式
硬度
颜色
产品选型
厚度T(mm)
孔规格
长度A(mm)
10~550
/0.5
宽度B(mm)
10~550
/0.5
黏胶层
长度方向孔间距F(mm)
9~541
/0.5
宽度方向孔间距G(mm)
5~541
/0.5
通孔规格N
沉孔规格Z
技术图档
3D预览
可选加工参数
材质图
参数图
材质图
| 代码 | 材质 |
硬度 |
颜色 |
||
| 正方型 | 标准型 | 孔加工型 | |||
| NDC17 | NDC19 | NDC41 | 聚氨酯 | 肖氏A95 | 自然色 |
| NDC18 | NDC20 | NDC42 | 肖氏A90 | ||
| NDC01 | NDC21 | NDC31 | 肖氏A80 | 自然色 | |
| NDC02 | NDC22 | NDC32 | 红色 | ||
| NDC03 | NDC23 | NDC33 | 黑色 | ||
| NDC04 | NDC24 | NDC34 | 黄色 | ||
| NDC11 | NDC14 | NDC45 | 肖氏A70 | 自然色 | |
| NDC12 | NDC15 | NDC46 | 肖氏A50 | ||
| NDC13 | NDC16 | — | 肖氏A30 | ||
| NDC06 | NDC26 | NDC36 | 制电性聚氨酯 (防静电) |
肖氏A50 | 灰色 |
| NDC07 | NDC27 | NDC37 | 肖氏A70 | ||
| NDC08 | NDC28 | NDC38 | 肖氏A90 | ||
| NDC09 | NDC29 | NDC39 | 耐磨聚氨酯 | 肖氏A70 | 棕深色 |
| NDC10 | NDC30 | NDC40 | 肖氏A90 | ||
| NDC50 | NDC60 | NDC70 | 耐热聚氨酯 | 肖氏A90 | 自然色 |
聚氨酯经时间的增长可能会产生变色，但对其特性等并无影响。
T公差
| 尺寸 | 公差 |
| 1~4 | ±0.30 |
| 5~10 | ±0.40 |
| 15~30 | ±0.50 |
A/B公差
| 尺寸 | 公差 |
| 200以下 | ±0.4 |
| 201~300 | ±0.9 |
| 301~400 | ±1.1 |
| 401~550 | ±1.4 |

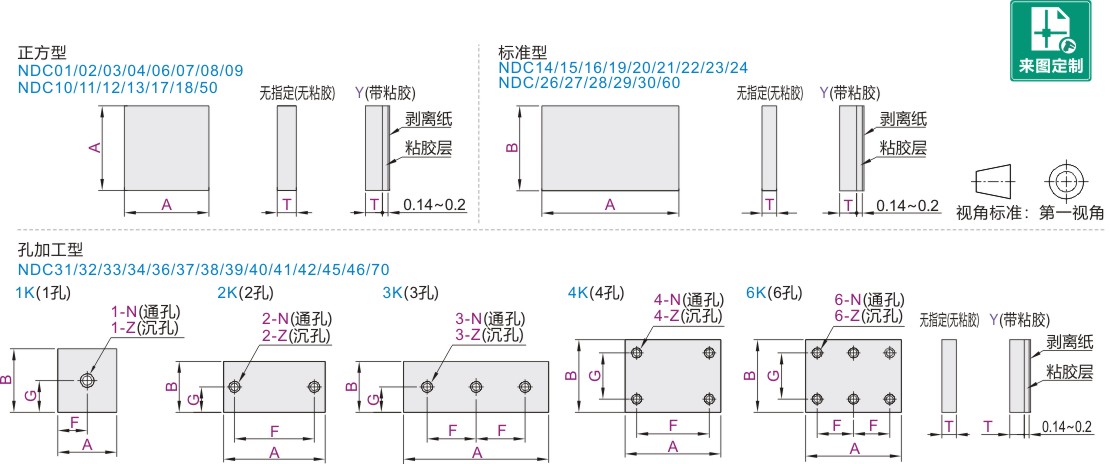

参数图
正方型
| 型号 | A | 粘胶层 | |
| 代码 | T | ||
| NDC01 NDC02 NDC03 NDC11 NDC04 NDC12 NDC06 NDC13 NDC07 NDC17 NDC08 NDC18 NDC09 NDC50 NDC10 |
1 |
300 500 |
无指定(无粘胶) |
| 2 | |||
| 3 | |||
| 4 | |||
| 5 | |||
| 6 | |||
| 7 | |||
| 8 | |||
| 10 | |||
| 15 | |||
| 20 | |||
| 25 | |||
| 30 | |||
标准型
| 型号 | 最小单位1 | 粘胶层 |
||
| 代码 | T | A | B | |
| NDC14 NDC15 NDC16 NDC26 NDC19 NDC27 NDC20 NDC28 NDC21 NDC29 NDC22 NDC30 NDC23 NDC60 NDC24 |
1 | 10~550 | 10~550 | 无指定(无粘胶) Y(带粘胶) |
| 2 | ||||
| 3 | ||||
| 4 | ||||
| 5 | ||||
| 6 | ||||
| 8 | ||||
| 10 | ||||
| 15 | ||||
| 20 | ||||
| 25 | ||||
| 30 | ||||
孔加工型
| 型号 | 最小单位0 .5 | 最小单位0 .5 | N (通孔) |
Z(沉孔) |
粘胶层 |
||||
| 代码 | 孔规格 | T | A | B | F | G | |||
| NDC31 NDC32 NDC40 NDC33 NDC41 NDC34 NDC42 NDC36 NDC45 NDC37 NDC46 NDC38 NDC70 NDC39 |
1K 2K |
1 | 25~550 | 25~550 |
9~541
|
5~541
|
3 4 5 6 8 10 |
— | 无指定(无粘胶) Y(带粘胶) |
| 2 | |||||||||
| 3 | |||||||||
| 4 | |||||||||
| 5 | |||||||||
| 6 | |||||||||
| 8 | 3 | ||||||||
| 10 | 3 4 | ||||||||
| 15 | 4 5 6 8 | ||||||||
| 20 | 4 5 6 8 | ||||||||
| 25 | 4 5 6 8 10 | ||||||||
| 30 | 4 5 6 8 10 | ||||||||

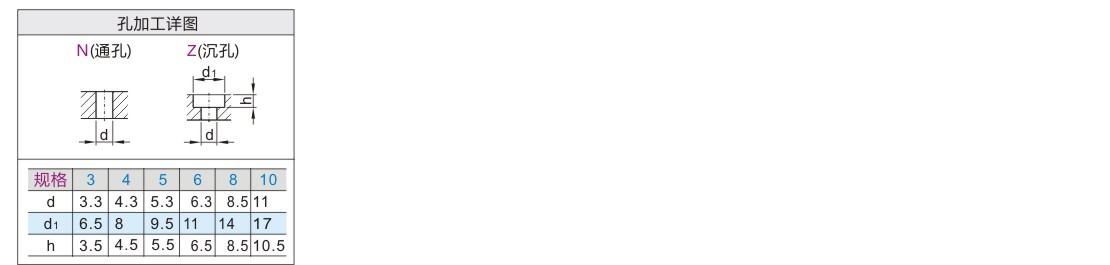

选定F、G尺寸时,请考虑孔边距和孔间距。 选择孔加工型时,请在N(通孔)、Z(沉孔)二种型式中任选其一。
-
