查看大图
图片仅供参考，请以已选的规格为准
海绵垫圈 圆形
条件筛选：
孔类形 通孔形
形状 圆形
精度等级 普通级
种类筛选 海绵垫圈
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
型号筛选
未生成型号，还有 10 项未选择
代码
参数选型
主体材质
尺寸选择方式
硬度
销售方式
颜色
产品选型
外径D(mm)
10~100
/1
内径V(mm)
厚度T(mm)
粘胶层
技术图档
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
硬度 |
颜色 |
||
| 尺寸选择型 |
尺寸指定型 | |||||
| 袋装 | 单件 | 袋装 | ||||
| NFD51 | NFD56 | NFD61 | 圆形 | 氯丁橡胶 | Asker C25 | 黑色 |
| NFD52 | NFD57 | NFD62 | 乙丙橡胶 | Asker C8 | ||
| NFD53 | NFD58 | NFD63 | 丁腈橡胶 | Asker C30 | ||
| NFD54 | NFD59 | NFD64 | 硅橡胶 | Asker C35 | 橙色 | |
| NFD55 | — | NFD65 | 氟橡胶 | 黑色 | ||
T公差
| T | 公差 |
| 2~8 | ±1.0 |
| 10 | ±1.5 |
D/V公差
| 尺寸 | 公差 |
| 2~40 | ±1.0 |
| 41~60 | ±1.5 |
| 61~100 | ±2.0 |
应用
● 用于垫在螺栓，螺母等紧固件下，
防止紧固件划伤，开裂等；
● 防止冲击件的损坏，衰减
震动传导。

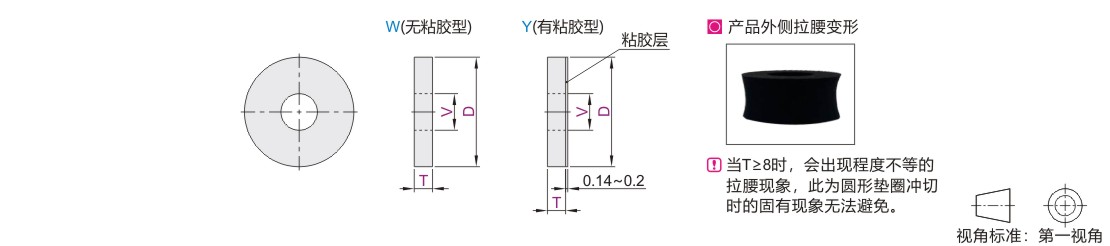

参数图
尺寸选择型
| 型号 |
V |
T |
粘胶层 |
销售方式 仅NFD51~55 |
||
| 代码 |
D | |||||
| (袋装) NFD51 NFD52 NFD53 NFD54 NFD55 |
(单件) NFD56 NFD57 NFD58 NFD59 |
6 | 2 | 3 | W (无粘胶型) Y (有粘胶型) |
袋 (50PCS/袋) |
| 8 | 2 3 4 | |||||
| 10 | 3 4 5 6 | 3 5 |
||||
| 12 | 4 5 6 8 | |||||
| 15 | 4 5 6 8 10 | |||||
| 20 | 5 6 8 10 12 | 3 5 8 10 |
||||
| 25 | 5 6 8 10 12 16 20 | |||||
| 30 | 5 6 8 10 12 16 20 | |||||
| 35 | 8 10 12 16 20 25 | 5 8 10 |
||||
| 40 | 8 10 12 16 20 25 30 | |||||
| 50 | 8 10 12 16 20 25 30 | |||||
| 60 | 12 16 20 25 30 40 | |||||
尺寸指定型
| 型号 |
V 最小单位1 |
T |
粘胶层 |
销售方式 |
|
| 代码 | D 最小单位1 |
||||
| NFD61 NFD62 NFD63 NFD64 NFD65 |
10～100 | 0(无孔) 5～80 (D≤40时，D-V≥5； D>40时，D-V≥8) |
2 | W (无粘胶型) Y (有粘胶型) |
袋 (50PCS/袋) |
| 3 | |||||
| 5 | |||||
| 8 | |||||
| 10 | |||||
-
