        T形导向轴支座 分离型 H尺寸选择型 H尺寸指定型 机加型 分离式夹紧固定型 安装孔通孔

        条件筛选：

        类型 标准型
        材质 S45C
        表面处理 发黑
        制作工艺 机加型
        安装尺寸选择方式 H尺寸指定
        导向轴固定方式 分离式夹紧固定
        支座固定孔形 通孔形
        轴固定种类 分离型
        形状筛选 T型

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 2 项未选择

            重置

            代码

            参数选型

            安装尺寸选择方式

            材质

            表面处理

            产品选型

            D

            H

            10.0~80.0
            /0.1

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理 附件
            国标 相当
            GCR01 分离型 H
            选择型            		 45  S45C 发黑 2个内六角圆柱头螺钉
            GCR02 喷细砂无电解镀镍 2个内六角圆柱头螺钉(不锈钢)
            GCR06 0Cr18Ni9 SUS304  —
            GCR08 LD31 A6063 喷细砂本色阳极氧化
            GCR11 H
            指定型            		 45  S45C 发黑 2个内六角圆柱头螺钉
            GCR12 喷细砂无电解镀镍 2个内六角圆柱头螺钉(不锈钢)
            GCR16 0Cr18Ni9 SUS304  —
            GCR18 LD31 A6063 喷细砂本色阳极氧化



            如对防锈有要求，请优先选用不锈钢材质，铝合金材质或喷细砂无电解镀镍产品。

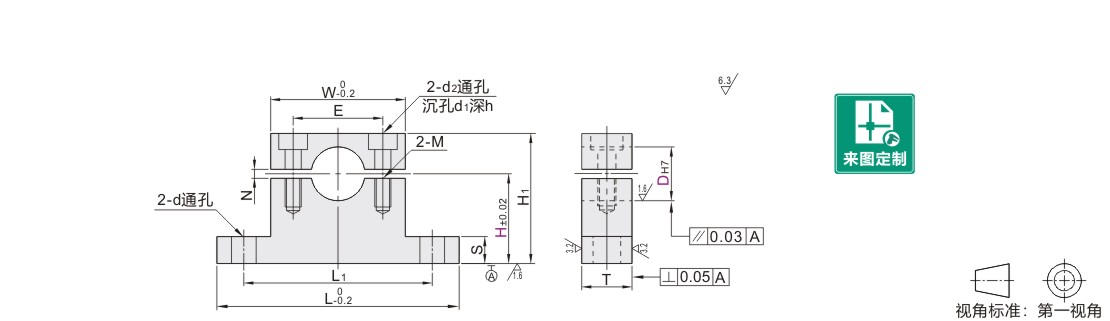

            参数图



            选型表

            型号 H L H1 T S W L1 d E M d2 d1 h N
            代码 DH7 选择型 指定型
            最小单位            0.1
            H
            选择型
            GCR01
            GCR02
            GCR06
            GCR08

            H
            指定型
            GCR11
            GCR12
            GCR16
            GCR18            		 3 10  15  20 10.0~20.0 38 H+6 8 3.8 21.8 30 3.5 13 M3深6 3.5 6.5 3.5 1.2~1.8
            4
            5 10  15  20  25 10.0~25.0 H+7
            6
            8 10  15  20  25  30  40 10.0~40.0 50 H+10 10 5.8 29.8 40 4.5 20 M4深8 4.5 8 4.5 1.2~2.3
            10 10  15  20  25  30  40 60 37.8 50 26
            12
            13        15  20  25  30  40  50 15.0~40.0
            16        15  20  25  30  40  50 H+12
            20               20  25  30  40  50  60 20.0~60.0 82 H+17 16 7.8 47.8 66 6.6 36 M6深12 6.6 11 6.5
            25 H+20
            30                     25  30  40  50  60 25.0~60.0 110 H+30 20 9.8 67.8 90 9 48 M8深16 9 14 9 1.2~3.5
            35
            40                           30  40  50  60  80 30.0~80.0 116 73.8 96 54
            50                                  40  50  60  80 40.0~80.0 154 H+40 25 14.8 99.8 128 14 74 M12深25 14 20 13



            带( )的H尺寸对应的螺孔M底孔贯通。　　 可能出现螺孔M底孔贯穿的情况。
