同步轮拉手轴承座减震器滚针导柱
商品分类

      图片仅供参考，请以已选的规格为准

        L形导向轴支座 分离型 H尺寸选择型 H尺寸指定型 机加型 分离式夹紧固定型 安装孔通孔

        条件筛选：

        类型 标准型
        材质 A6063
        表面处理 喷细砂本色阳极氧化
        制作工艺 机加型
        安装尺寸选择方式 H尺寸选择
        导向轴固定方式 分离式夹紧固定
        支座固定孔形 通孔形
        轴固定种类 分离型
        形状筛选 L型

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 2 项未选择

            重置

            代码

            参数选型

            安装尺寸选择方式

            材质

            表面处理

            产品选型

            D

            H

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码 材质 表面处理 附件
            H选择型 H指定型 国标 相当
            GDR01 GDR11 45  S45C 发黑 2个内六角圆柱头螺钉
            GDR02 GDR12 喷细砂无电解镀镍 2个内六角圆柱头螺钉(不锈钢)
            GDR06 GDR16 0Cr18Ni9 SUS304 —
            GDR08 GDR18 LD31 A6063 喷细砂本色阳极氧化
            GDR09 GDR19 黑色阳极氧化 2个内六角圆柱头螺钉



            如对防锈有要求，请优先选用不锈钢材质、铝合金材质或喷细砂无电解镀镍产品。

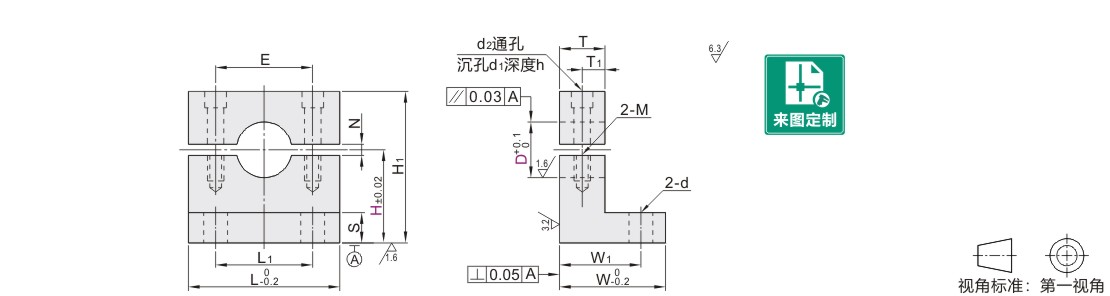

            参数图



            选型表

            型号 H L H1 T T1 S W W1 L1 d E M d2 d1 h N
            代码 D 选择型 指定型
            最小单0.1
            H
            选择型
            GDR01
            GDR02
            GDR06
            GDR08
            GDR09
            H
            指定型
            GDR11
            GDR12
            GDR16
            GDR18
            GDR19            		 3 10  15  20 10.0~20.0 22 H+6 8 4 3.8 15.8 12 13 3.5 13 M3深6 3.5 6.5 3.5 1.2~1.8
            4 10  15  20
            5    15  20  25 15.0~25.0 H+7
            6    15  20  25
            8    15  20  25  30  40 15.0~40.0 30 H+10 10 5 5.8 19.8 15 20 4.5 20 M4深8 4.5 8 4.5 1.2~2.3
            10          20  25  30  40 20.0~40.0 38
            12          20  25  30  40
            13          20  25  30  40 26 26
            16          20  25  30  40  50 20.0~50.0 H+12
            20                 25 30  40  50  60 25.0~60.0 50 H+17 16 8 7.8 31.8 24 36 6.6 36 M6深12 6.6 11 6.5
            25                      30  40  50  60 30.0~60.0 H+20
            30                      30  40  50  60 70 H+30 20 10 9.8 39.8 30 48 9 48 M8深16 9 14 9 1.2~3.5
            35                            40  50  60 40.0~60.0
            40                            40  50  60  80 40.0~80.0 76 56 56
            50                                  50  60  80 50.0~80.0 100 H+40 25 12.5 14.8 49.8 38 76 14 76 M12深25 14 20 13



            可能出现螺孔M底孔贯穿的情况。
