        西门子 小型断路器 5SY6标准型 2极 额定电压 AC400V 额定电流1A

        品牌名称：

        西门子

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        型号筛选

        未生成型号，还有 0 项未选择

        技术图档

        3D预览

        技术图档

        材质图
        材质图
        参数图
        选型表 选型表
        技术参数
        脱扣特性曲线

        材质图

        参数图

        材质图

        参数图

        材质图

        特点
        全新红绿视窗设计，使产品工作状态清晰可见；
        防指触设计，确保安装接线安全性；
        独特滑动卡扣设计，无需工具即可实现微型断路器的快速装配和拆卸；
        符合人体力学特征的手柄设计，确保操作更舒适，更便利；
        上下端子相同，可从顶部或底部馈电；
        汇流排前导线连接清晰可见，便于检查；
        接线空间大，易操作，因此导线可方便地插入到端子中。

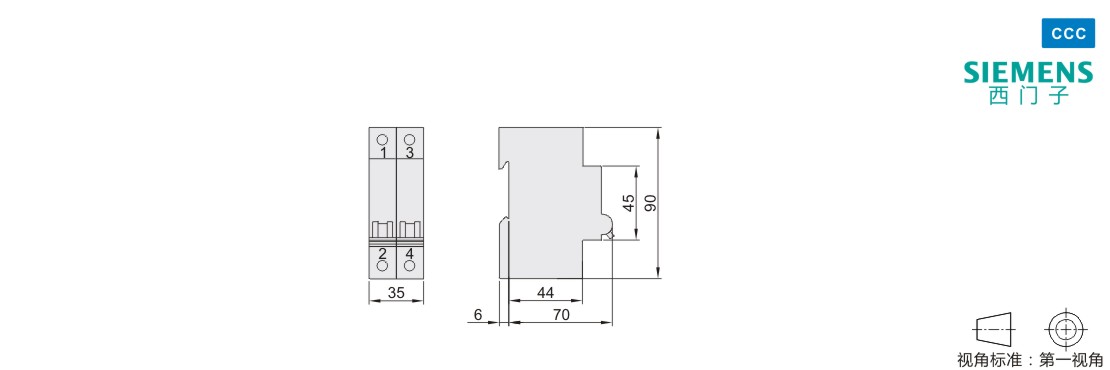

        参数图



        选型表

        型号 额定电流(A) 极数 脱扣特性 分断能力 额定电压
        5SY62017CC 1 2P C 6KA 400VAC
        5SY62027CC 2
        5SY62037CC 3
        5SY62047CC 4
        5SY62067CC 6
        5SY62107CC 10
        5SY62167CC 16
        5SY62207CC 20
        5SY62257CC 25
        5SY62327CC 32
        5SY62407CC 40
        5SY62507CC 50
        5SY62637CC 63
        5SY62018CC 1 D
        5SY62028CC 2
        5SY62038CC 3
        5SY62048CC 4
        5SY62068CC 6
        5SY62108CC 10
        5SY62168CC 16
        5SY62208CC 20
        5SY62258CC 25
        5SY62328CC 32
        5SY62408CC 40
        5SY62508CC 50
        5SY62638CC 63





        技术参数

        标准
        		 IEC/EN 60898-1 GB10963.1
        额定电压 Un VAC 230/400
        额定电流 In A 0.3～80
        脱扣特性曲线 C，D
        运行电压依据
        IEC60898-1/IEC60947-2        		 Min VAC/DC/极 24
        Max VDC/极 72
        Max VAC 250/440
        分断能力
        Icn 依据 IEC60898-1/GB 10963.1
        Icu 依据 IEC60947-2/GB 14048.2        		 kA AC 6
        kA AC 30～10
        kA DC 15
        额定绝缘电压 VAC 250/440
        过电压类别 III
        污染等级 3
        指触保护 依据 IEC50274 有
        主开关特性 依据 EN60204 有
        手柄最终位置可锁定 有
        防护等级 依据 EN60529 直接安装 IP20
        安装于配电箱内 IP40
        接线能力 硬线 mm² 0.75～35
        带压线端子 mm² 0.75～25
        安装特性
        进线方式(AC/DC) 上下均可
        安装位置 任意方向
        机械寿命 20000
        电气寿命 10000
        储存温度 ℃ -40～+75
        环境温度 ℃ -25～+55，95%相对湿度
        抗机械冲击 IEC60068-2-27 m/s² 150（持续11ms半波）
        抗震动 IEC60068-2-6 m/s² 50（在25～150Hz时，60，在35Hz,4s）

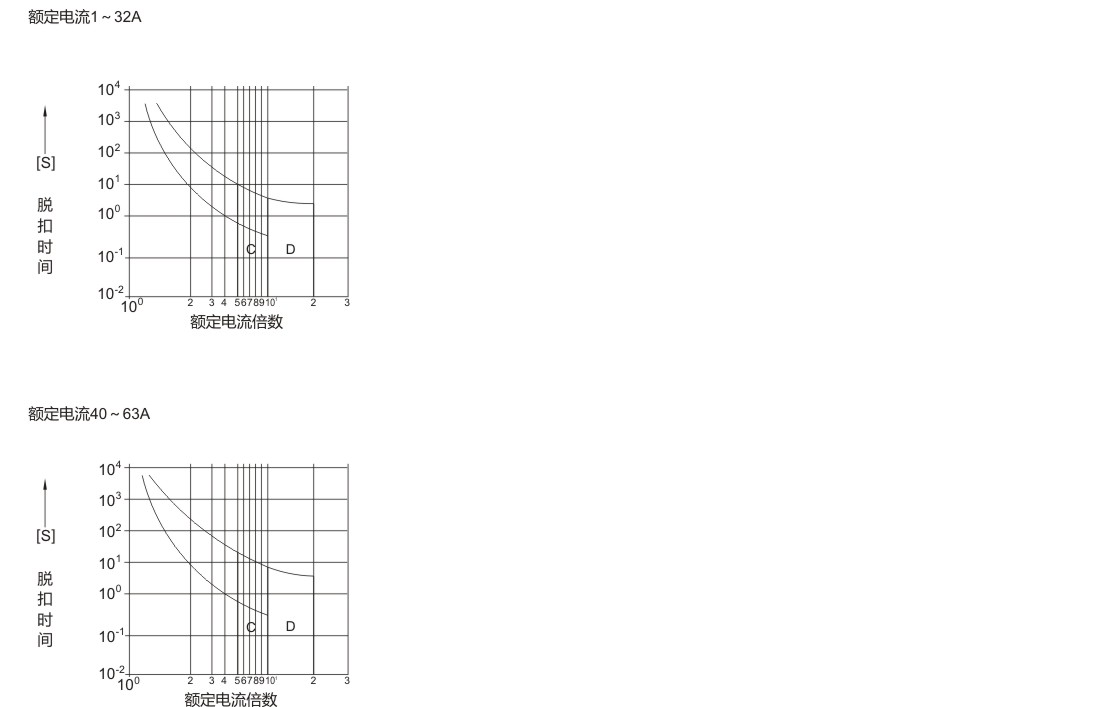

        脱扣特性曲线
