标准型直立行程开关 塑料材质 固定头
品牌名称：
怡合达
条件筛选：
尺寸类型 常规型
特殊用途 经济型
产品形状 直立型
配线管口 固定头
壳体材质 塑胶
种类筛选 行程开关
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 外壳材质 |
| ZIY12 | 直立型 | 塑胶 |
特点
双回路型限动开关； 塑料经济型限位开关，体积小，可防水、防油； 内藏触点座有双簧片机构，机械寿命更长； 具有较大的过行程； 引动器种类多，方便使用。
参数图

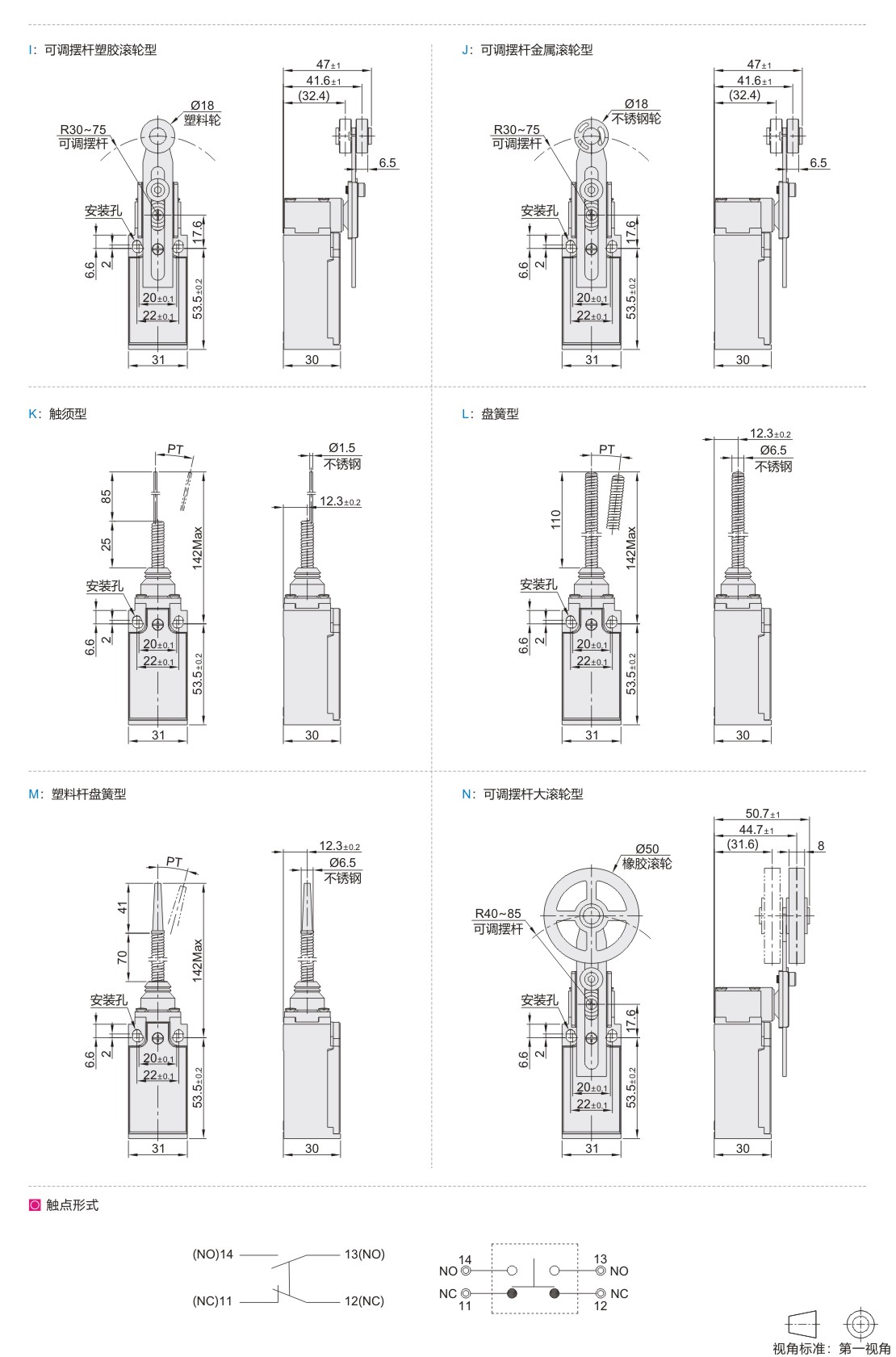

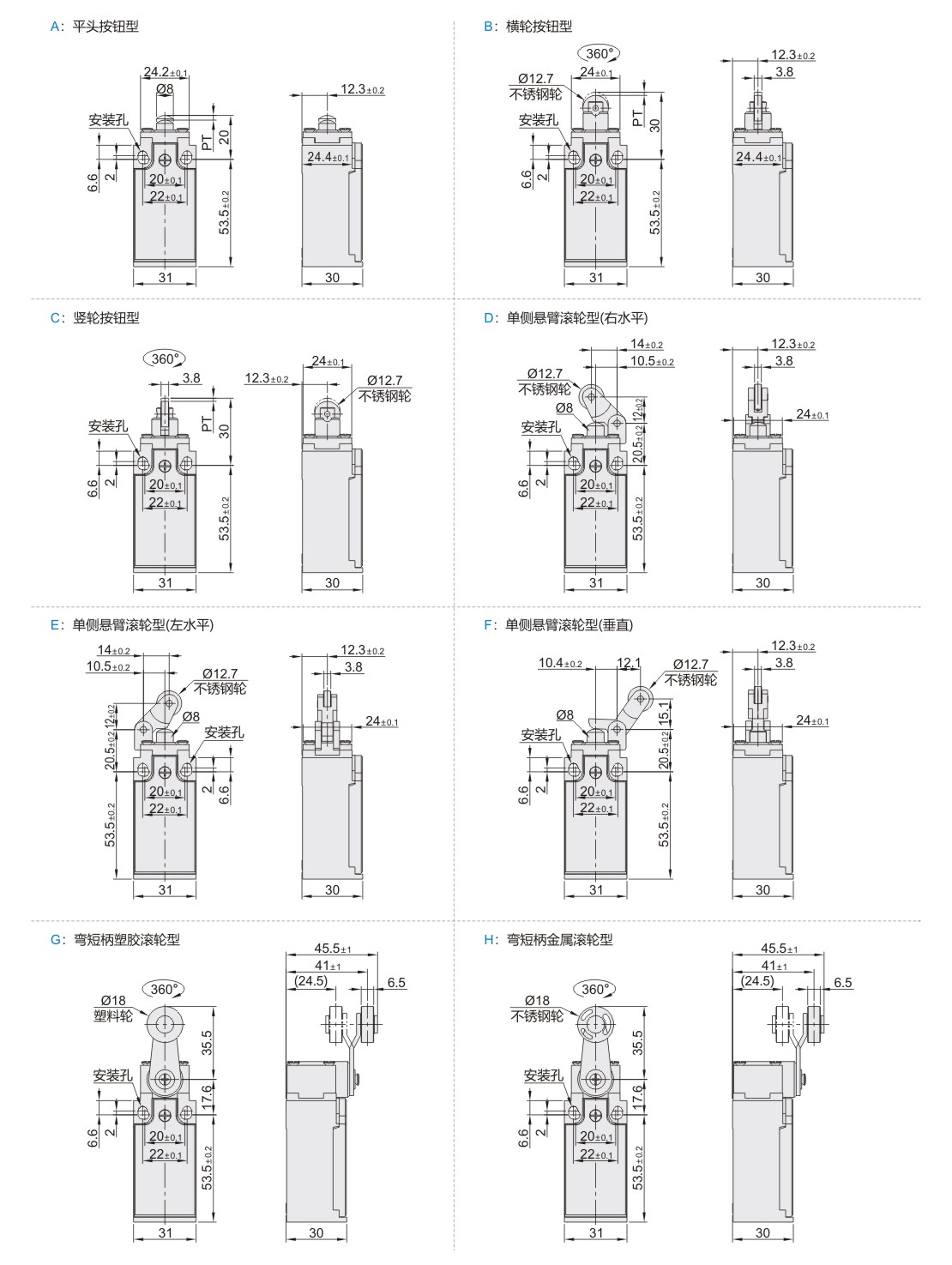

选型表
动作特性
| 规格 | A/B/C/D/E/F | G/H/I/J/N | K/L/M |
| 动作力OF | 6.86N(700g) | 4.9N(500g) | 0.98N(100g) |
| 回复力RF(min) | 1.96N(200g) | 0.98N(100g) | 0.39(40g) |
| 预行程PT(max) | 1.8mm | 20° | 15° |
| 触发位置TP±10% | 2.0mm | 22.5° | 22.5° |
| 差行程MD(max) | 1.2mm | 10° | 14° |
| 超行程OT(min) | 4.0mm | 75° | — |
| 总行程TT(min) | 5.8mm | 95° | — |
| 摇臂转动分角度 | — | 22.5° | — |
性能参数
| 项目 | 参数值 |
| 操作速度 | 5mm~0.5m/s |
| 动作频率 | 电气：30次/分 |
| 接触电阻 | 25mΩ以下（初期） |
| 绝缘电阻 | 100MΩ以上（在500VDC以下） |
| 最小使用负载 | DC24V 10mA以上 |
| 额定绝缘电压UI | 380V |
| 额定冲击耐受电压Uimp | 2.5kV |
| 约定自由空气发热电流Ith | 10A |
| 电介强度 | 非连续端子间1000VAC，50/60Hz持续1分钟 |
| 载电流与无载电流零件间1500VAC，50/60Hz持续1分钟 | |
| 端子和接地之间1500VAC，50/60Hz持续1分钟 | |
| 振动 | 10~55Hz，1.5mm双振幅 |
| 冲击 | 机械耐久：1000m/s2 |
| 误动作耐久：300m/s2 | |
| 电气寿命 | 50万次以上(AC250V、6A、阻性负载) |
额定值
| 额定电压(V) | 非电感性负载(A) | 电感性负载(A) | ||||||
| 电阻性负载 |
灯泡负载 |
电感性负载 |
马达负载 |
|||||
| NC | NO | NC | NO | NC | NO | NC | NO | |
| AC125 | 6 | 6 | 1.5 | 0.7 | 3 | 3 | 2 | 1 |
| AC250 | 6 | 6 | 1 | 0.5 | 3 | 3 | 1.5 | 0.8 |
| DC12 | 6 | 6 | 3 | 3 | 4 | 4 | 3 | 3 |
| DC24 | 6 | 6 | 3 | 3 | 4 | 4 | 3 | 3 |
| DC125 | 0.4 | 0.2 | — | — | — | — | — | — |
| DC50 | 0.4 | 0.2 | — | — | — | — | — | — |
-
