        标准型直立行程开关 金属材质 固定头

        品牌名称：

        怡合达

        条件筛选：

        尺寸类型 常规型
        特殊用途 经济型
        产品形状 直立型
        配线管口 固定头
        壳体材质 金属
        种类筛选 行程开关

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 外壳材质
            ZIY13 直立型 铝合金



             特点

            双回路型限动开关；
            具有高机械强度的一体铸造铝合金外壳；
            具有耐油、防水和防压结构；
            引动器种类多，方便使用；
            内藏接点座有双簧片设计，机械寿命长。

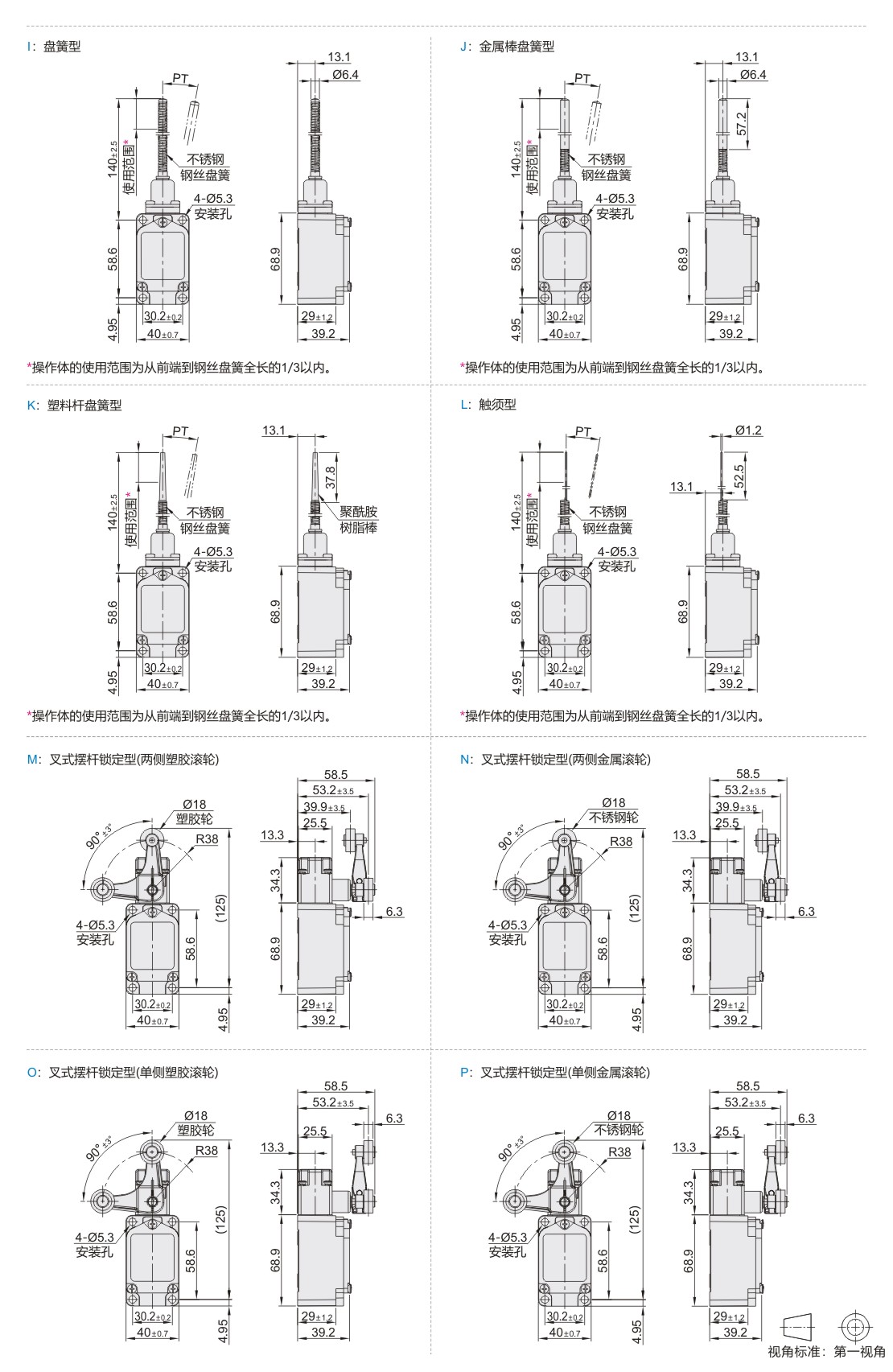

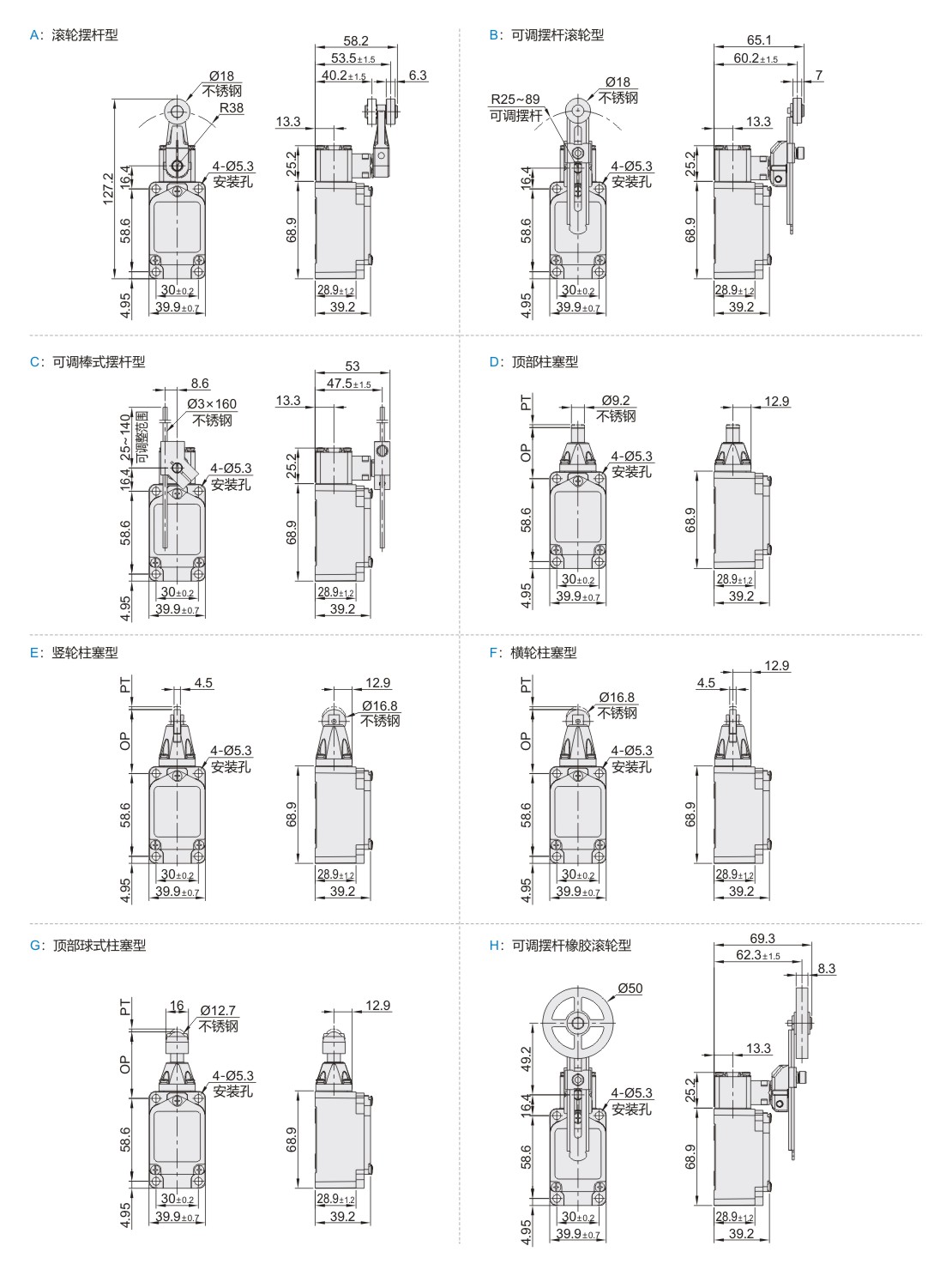

            参数图



            选型表

            型号 形状 触点形式
            		 使用温度
            		 使用湿度
            		 防护等级
            代码 规格
            ZIY13 A 滚轮摆杆型 常开&常闭 -20~+80°C
            (无结冰)            		 95%RH以下 IP66
            B 可调摆杆滚轮型
            C 可调棒式摆杆型
            D 顶部柱塞型
            E 竖轮柱塞型
            F 横轮柱塞型
            G 顶部球式柱塞型
            H 可调摆杆橡胶滚轮型
            I 盘簧型
            J 金属棒盘簧型
            K 塑料杆盘簧型
            L 触须型
            M 叉式摆杆锁定型(两侧塑胶滚轮)
            N 叉式摆杆锁定型(两侧金属滚轮)
            O 叉式摆杆锁定型(单侧塑胶滚轮)
            P 叉式摆杆锁定型(单侧金属滚轮)



            动作特性

            规格 A/B/H C D E/F G I/J/K/L M/N/O/P
            动作力OF(max) 13.33N(1360g) 1.40N(142g) 26.66N(2720g) 26.66N(2720g) 26.66N(2720g) 1.47N(150g) 11.76N(1200g)
            回复力RF(min) 2.22N(227g) 0.27N(28g) 8.92N(910g) 8.92N(910g) 8.92N(910g) — —
            预行程PT(max) 20° 20° 1.7mm 1.7mm 1.7mm 15° 55°
            超行程OT(min) 70° 70° 6.4mm 5.6mm 5.6mm — 35°
            差行程MD(max) 12° 12° 1mm 1mm 1mm — —
            总行程动作力TF(max) 26.66N(2720g) 1.96N(200g) — — 26.66N(2720g) — —
            总行程TT(min) 90° 90° OP:34±2.8mm 6.5±0.8mm 9±0.8mm — OP:90±10°



            性能参数

            项目 参数值
            操作速度 1mm~1m/s
            动作频率 电气：30次/分
            接触电阻 25mΩ以下（初期）
            绝缘电阻 100MΩ以上（在500VDC以下）
            最小使用负载 DC24V 10mA以上
            额定绝缘电压UI 380V
            额定冲击耐受电压Uimp 4kV
            约定自由空气发热电流Ith 10A
            电介强度 非连续端子间1000VAC，50/60Hz持续1分钟
            载电流与无载电流零件间1500VAC，50/60Hz持续1分钟
            端子和接地之间1500VAC，50/60Hz持续1分钟
            振动 10~55Hz，1.5mm双振幅
            冲击 机械耐久：1000m/s2
            误动作耐久：300m/s2
            电气寿命 50万次以上(AC250V、6A、阻性负载)



            额定值

            额定电压(V) 非电感性负载(A) 电感性负载(A)
            电阻性负载 灯泡负载 电感性负载 马达负载
            NC NO NC NO NC NO NC NO
            AC115 10 10 3 1.5 10 10 5 2.5
            DC12 10 10 6 3 10 10 6 6
            DC24 6 6 4 3 6 6 4 4
            DC48 3 3 1.5 0.75 2.5 2.5 1.5 0.75
            DC115 15 15 3 1.5 15 15 5 2.5
