查看大图
型号筛选
未生成型号，还有 1 项未选择
重置
代码
产品选型
规格
图片仅供参考，请以已选的规格为准
标准型直立行程开关 塑料+金属材质 导管
品牌名称：
怡合达
条件筛选：
尺寸类型 常规型
特殊用途 经济型
产品形状 直立型
配线管口 导管
壳体材质 塑胶+金属
种类筛选 行程开关
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 外壳材质 |
| ZIY15 | 直立型 | 铝合金+塑胶 |
特点
双回路型限动开关； 结构坚固，由锌合金及强化塑胶组成； 体积小，可防水、防油； 内藏触点座有双簧片机构，机械寿命更长； 具有较大的过行程； 引动器种类多，方便使用。

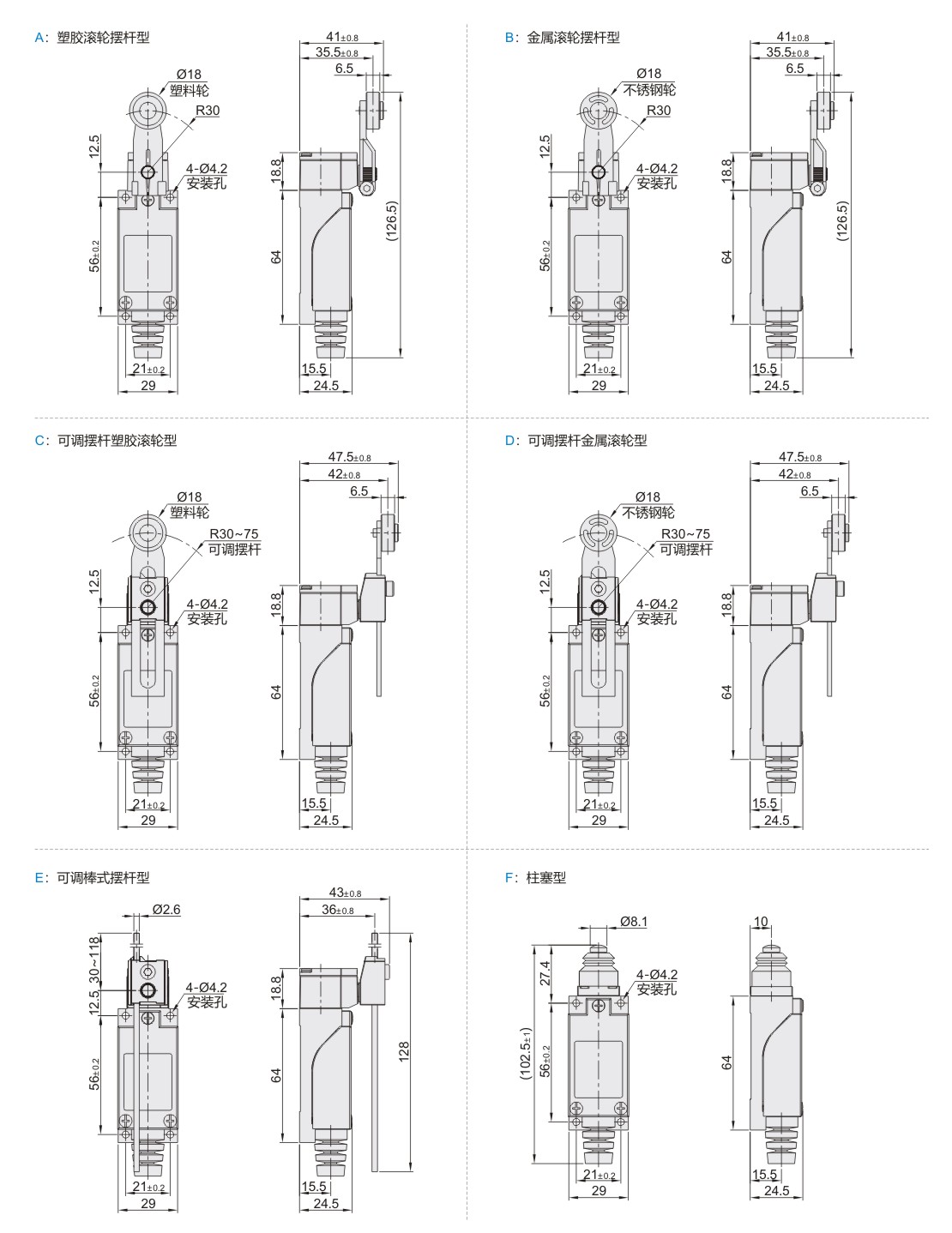

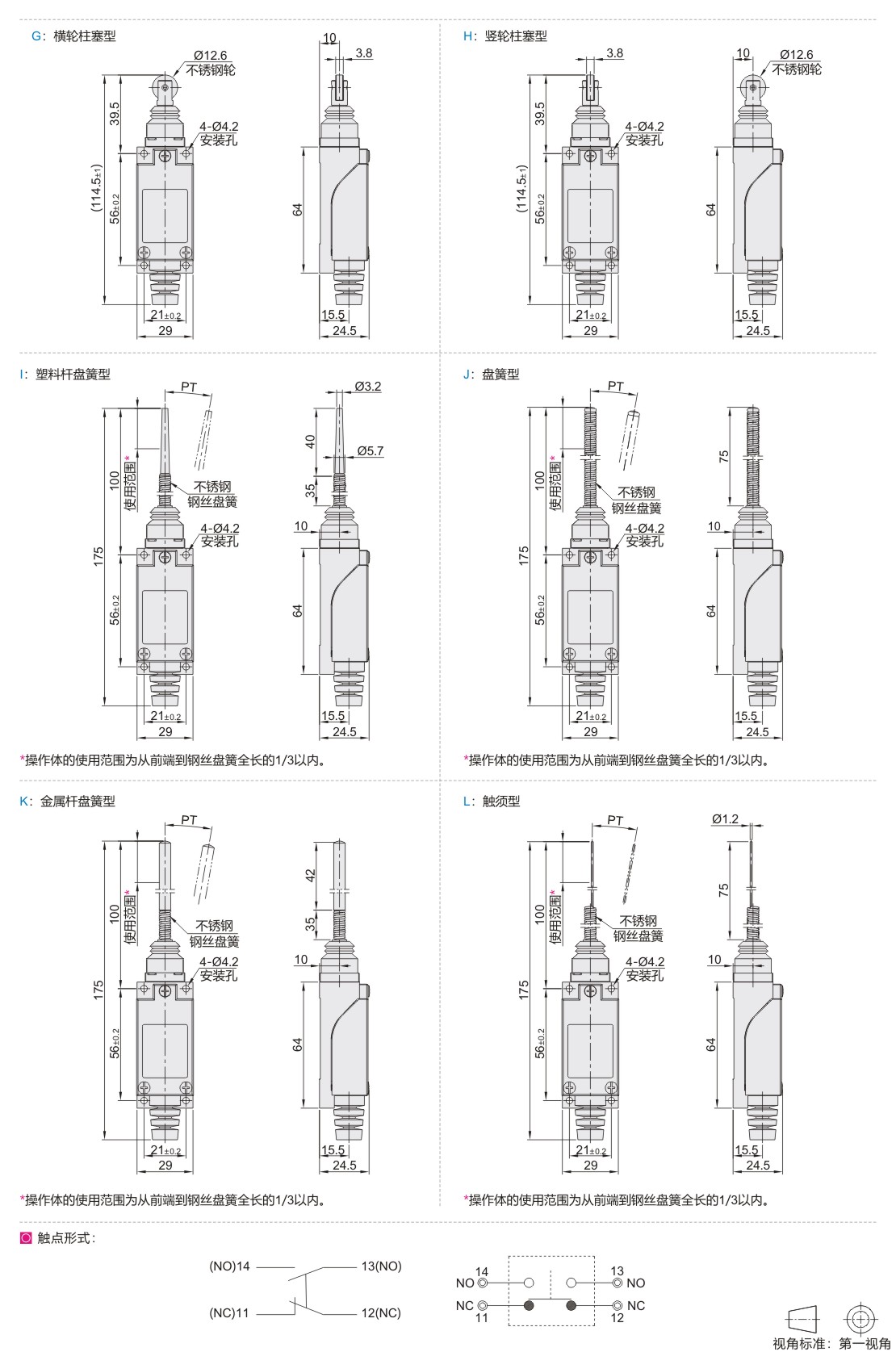

参数图
选型表
| 型号 | 形状 |
触点形式 |
使用温度 |
使用湿度 |
防护等级 |
|
| 代码 | 规格 | |||||
| ZIY15 | A | 塑胶滚轮摆杆型 | 常开&常闭 | -20~+70°C (无结冰) |
95%RH以下 | IP65 |
| B | 金属滚轮摆杆型 | |||||
| C | 可调摆杆塑胶滚轮型 | |||||
| D | 可调摆杆金属滚轮型 | |||||
| E | 可调棒式摆杆型 | |||||
| F | 柱塞型 | |||||
| G | 横轮柱塞型 | |||||
| H | 竖轮柱塞型 | |||||
| I | 塑料杆盘簧型 | |||||
| J | 盘簧型 | |||||
| K | 金属杆盘簧型 | |||||
| L | 触须型 | |||||
动作特性
| 规格 | A/B/C/D/E | F/G/H | I/J/K/L |
| 动作力OF（max） | 5.88N(750g) | 8.82N(900g) | 1.47N(150g) |
| 回复力RF（min） | 0.98N(100g) | 1.47N(150g) | — |
| 预行程PT（max） | 20° | 1.8mm | 15° |
| 超行程OT（min） | 75° | 4mm | — |
| 差行程MD（max） | 12° | 1mm | — |
| 总行程TT（min） | 95° | 5.5mm | — |
| 动作位置OP（mm） | — | 26±0.8mm | — |
性能参数
| 项目 | 参数值 |
| 操作速度 | 5mm~0.5m/s |
| 动作频率 | 电气：30次/分 |
| 接触电阻 | 25mΩ以下（初期） |
| 绝缘电阻 | 100MΩ以上（在500VDC以下） |
| 最小使用负载 | DC24V 10mA以上 |
| 额定绝缘电压UI | 380V |
| 额定冲击耐受电压Uimp | 4kV |
| 约定自由空气发热电流Ith | 10A |
| 电介强度 | 非连续端子间1000VAC，50/60Hz持续1分钟 |
| 载电流与无载电流零件间1500VAC，50/60Hz持续1分钟 | |
| 端子和接地之间1500VAC，50/60Hz持续1分钟 | |
| 振动 | 10~55Hz，1.5mm双振幅 |
| 冲击 | 机械耐久:1000m/s2 |
| 误动作耐久:300m/s2 | |
| 电气寿命 | 50万次以上（AC2506A，阻性负载） |
额定值
| 额定电压 （V） |
非电感性负载（A） | 电感性负载（A） | ||||||
| 电阻性负载 | 灯泡负载 | 电感性负载 | 马达负载 | |||||
| NC | NO | NC | NO | NC | NO | NC | NO | |
| AC125 | 6 | 6 | 1.5 | 0.7 | 3 | 3 | 2 | 1 |
| AC250 | 6 | 6 | 1 | 0.5 | 3 | 3 | 1.5 | 0.8 |
| DC12 | 6 | 6 | 3 | 3 | 4 | 4 | 3 | 3 |
| DC24 | 6 | 6 | 3 | 3 | 4 | 4 | 3 | 3 |
| DC125 | 0.4 | 0.2 | — | — | — | — | — | — |
| DC50 | 0.4 | 0.2 | — | — | — | — | — | — |
-
