        标准型横卧行程开关 金属材质 固定头

        品牌名称：

        怡合达

        条件筛选：

        尺寸类型 常规型
        特殊用途 经济型
        产品形状 横卧型
        配线管口 固定头
        壳体材质 金属
        种类筛选 行程开关

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 外壳材质
            ZIY16 直立型 铝合金



             特点

            具有高机械强度的一体铸造铝合金外壳；
            具有耐油、防水和防压结构；
            引动器种类多，方便使用。

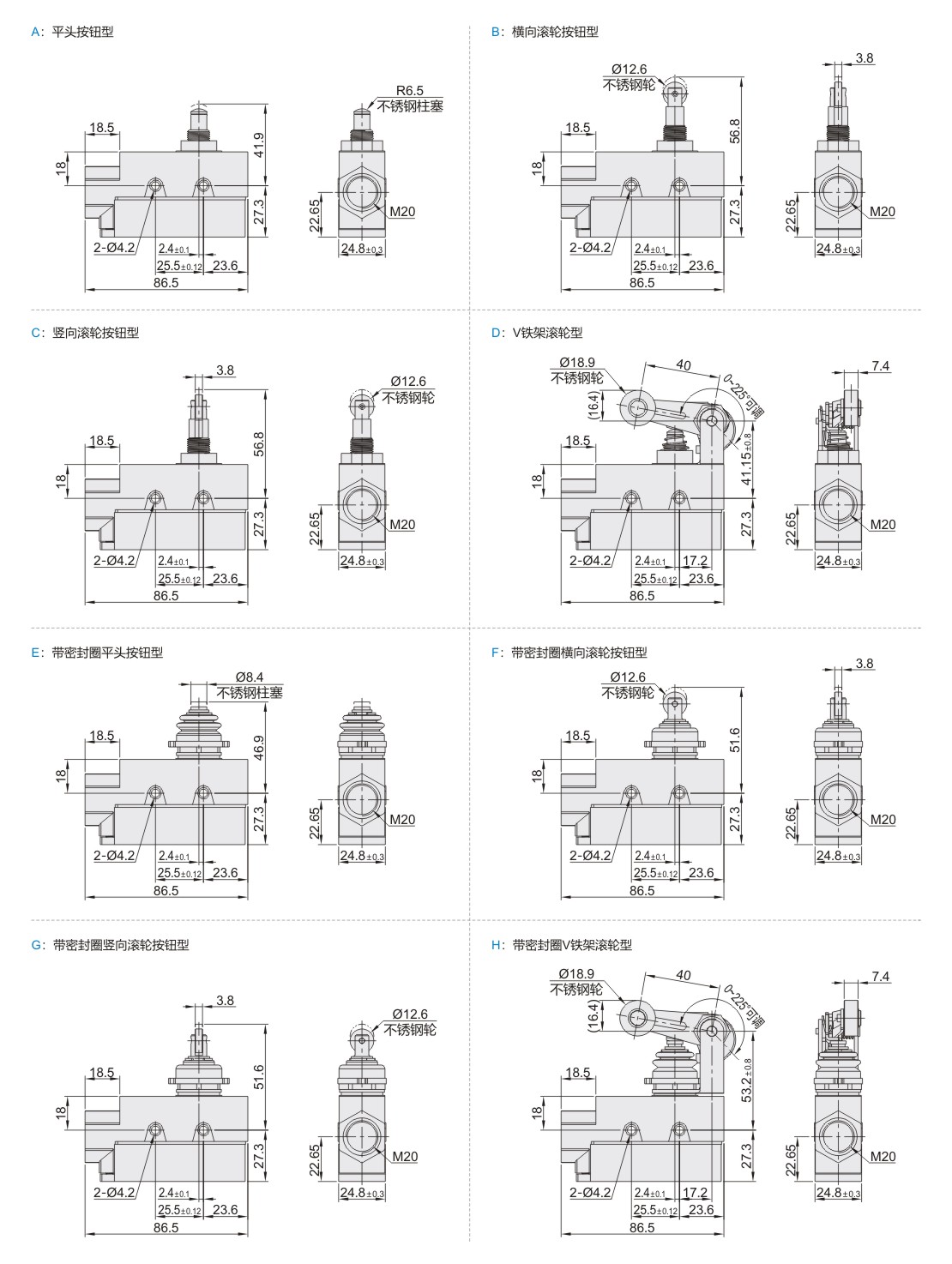

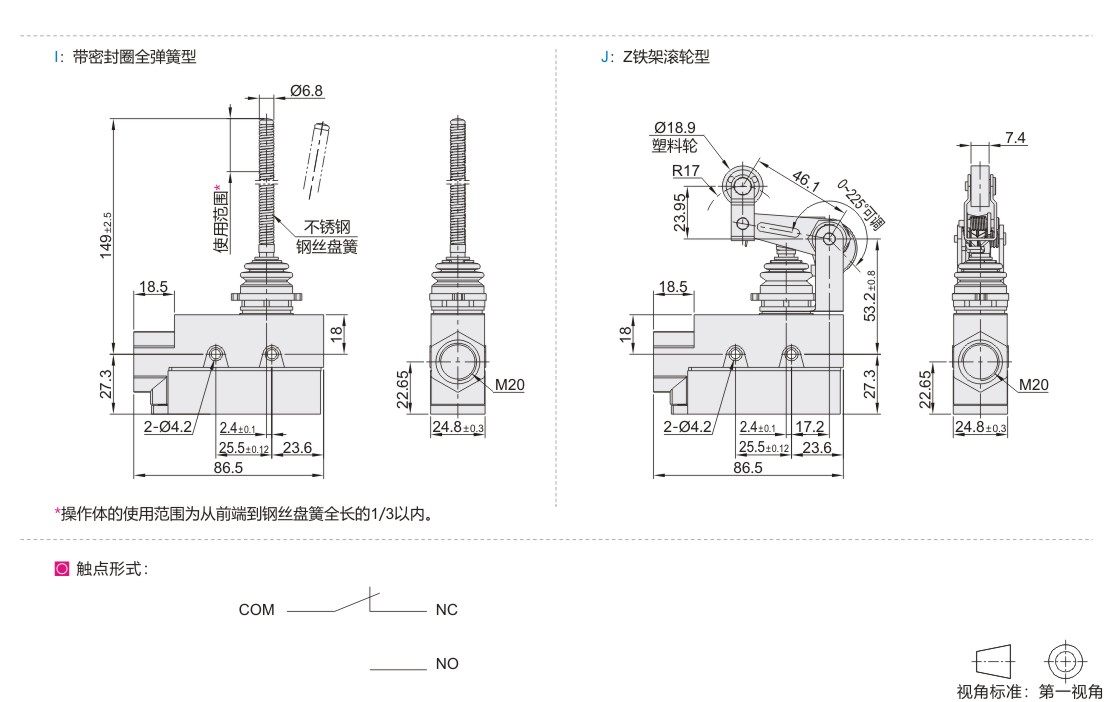

            参数图



            选型表

            型号 形状
            		 触点形式
            		 使用温度
            		 使用湿度
            		 防护等级
            代码 规格
            ZIY16 A 平头按钮型 常开&常闭 -20~+80°C
            (无结冰)            		 95%RH以下 IP65
            B 横向滚轮按钮型
            C 竖向滚轮按钮型
            D V铁架滚轮型
            E 带密封圈平头按钮型
            F 带密封圈横向滚轮按钮型
            G 带密封圈竖向滚轮按钮型
            H 带密封圈V铁架滚轮型
            I 带密封圈全弹簧型
            J Z铁架滚轮型



            动作特性

            规格 A B/C D E F/G H/J I
            动作力OF(max) 2.45~3.43N(250~350g) 2.45~3.43N(250~350g) 5.59N(570g) 7.84N(800g) 4.9N(500g) 6.27N(640g) 1.47N(150g)
            回复力RF(min) 1.12N(114g) 1.12N(114g) 1.67N(170g) 2.35N(240g) 0.98N(100g) 2.25N(230g) —
            预行程PT(max) 0.4mm 0.5mm 4mm 2mm 1mm 5mm 15°
            差行程MD(max) 0.05mm 0.05mm 0.4mm 0.1mm 0.12mm 0.4mm —
            超行程OT(min） 5.5mm 3.6mm 6mm 5mm 3.5mm 6mm —
            动作位置OP(mm) 38.2±0.8mm 49.7±1mm — 45.8±0.8mm 49.7±0.8mm — —



            性能参数

            项目 参数值
            操作速度 5mm~0.5m/s
            动作频率 电气：20次/分
            接触电阻 25mΩ以下（初期）
            绝缘电阻 100MΩ以上（在500VDC以下）
            最小使用负载 DC24V 10mA以上
            额定绝缘电压UI 380V
            额定冲击耐受电压Uimp 2.5kV
            约定自由空气发热电流Ith 15A
            电介强度 非连续端子间1000VAC，50/60Hz持续1分钟
            载电流与无载电流零件间1890VAC，50/60Hz持续1分钟
            端子和接地之间1890VAC，50/60Hz持续1分钟
            振动 10~55Hz，1.5mm双振幅
            冲击 机械耐久：1000m/s2
            误动作耐久：300m/s2
            电气寿命 50万次以上



            额定值

            额定电压
            (V)            		 非电感性负载（A） 电感性负载（A）
            电阻性负载 灯泡负载 电感性负载 马达负载
            NC NO NC NO NC NO NC NO
            AC125 5 5 1.5 0.7 3 3 2 1
            AC250 5 5 1 0.5 3 3 1.5 0.8
            DC8 5 5 3 3 5 4 3 3
            DC14 5 5 3 3 4 4 3 3
            DC30 5 5 3 3 4 4 3 3
            DC125 0.4 0.4 — — — — — —
            DC250 0.2 0.2 — — — — — —
