        明纬 开关电源 LRS系列 平板式安装 高性价比薄型 单组输出 功率100W

        品牌名称：

        明纬

        条件筛选：

        类型 高性价比薄型
        系列 LRS系列
        安装方式 平板式安装
        功率（W） 100
        输出类型 单组输出
        种类筛选 开关电源

        参数筛选：

        输出通道CH1电压

        输出通道CH1电流（A）

        产品代码：

        有 5 个备选型号

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            系列 类型 输出类型 额定功率(W)
            LRS-100系列 平板式安装 单输出型 100

            特性：
            全范围交流输入；
            可承载300vac浪涌输入5秒：
            保护种类：短路/过负载/过电压；
            体积小，1U低外型；
            自然风冷：
            符合IEC/EN60335-1（PD3）和
                IEC/EN61558-1，2-16适合家电应用；
            可在海拔5000米条件下操作；
            可承受5G振动测试：
            电源启动LED指示灯；
            空载功耗<0.3W；
            100%满载老化测试；
            过电压等级Ⅲ；
            工作温度可高达70℃；
            高效率，高寿命和高可靠度：
            3年保固。
            应用：
            工业自动化机械：
            工业控制系统：
            机械和电气设备：
            电子仪器，设备和装置；
            家用电器。

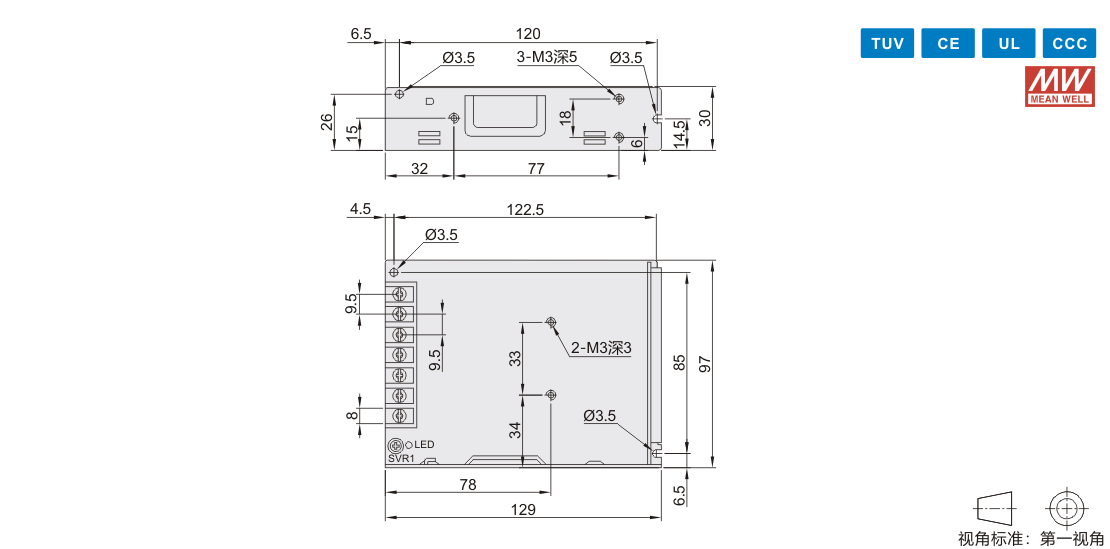

            参数图



            选型表

            代码 功率
            (W)            		 输出电压
            （V）            		 额定输出电流
            （A）            		 输入电压范围
            （V）            		 组别
            LRS-100-5 100  DC5 18  85 ~264VAC或
            120~373VDC            		 单组
            LRS-100-12 DC12 8.5
            LRS-100-24 DC24 4.5
            LRS-100-36 DC36 2.8
            LRS-100-48 DC48 2.3



             性能表

            代码
            		 LRS-100-5 LRS-100-12 LRS-100-24 LRS-100-36 LRS-100-48
            输出 直流电压 5V 12V 24V 36V 48V
            额定电流 18A 8.5A 4 .5A 2 .8A 2 .3A
            电流范围 0~ 18A 0~8.5A 0~4 .5A 0~2 .8A 0~2 .3A
            额定功率 90W 102W 108W 100.8W 110.4W
            纹波与噪声(最大) 100mVp-p 120mVp-p 150mVp-p 200mVp-p 200mVp-p
            电压调整范围 4 .5 ~5.5V 10.2 ~ 13.8V 21.6 ~28.8V 32 .4 ~39.6V 43.2 ~52 .8V
            电压精度备注 ±2 .0% ±1 .0% ±1 .0% ±1 .0% ±1 .0%
            线性调整率 ±0.5% ±0.5% ±0.5% ±0.5% ±0.5%
            负载调整率 ±1 .0% ±0.5% ±0.5% ±0.5% ±0.5%
            启动 、上升时间 500ms ，30ms/230VAC        500ms ，30ms/ 115VAC (满载时)
            保持时间(Typ.) 55ms/230VAC          10ms/ 115VAC (满载时)
            输入 电压范围 85 ~264VAC          120 ~373VDC(可承受300VAC浪涌输入5秒不损坏)
            频率范围 47~63HZ
            效率(Typ.) 86% 88% 90% 90.5% 91%
            交流电流(Typ.) 1 .9A/ 115VAC          1 .2A/230VAC
            浪涌电流(Typ.) 冷启动 50A/230VAC
            漏电流 <0 .75mA/240VAC
            保护 过负载 额定输出功率的110 ~ 150%
            保护模式 ：打嗝模式 ，异常条件移除后可自动恢复
            过电压 5.75 ~6.75V 13.8 ~ 16.2V 28.8 ~33.6V 41.4~48.6V 55.2~64.8V
            保护模式 ：关断输出电压 ，重启恢复
            环境 工作温度 -30 ~+70 ° C
            工作湿度 20~90%RH ，无冷凝
            储存温度 、湿度 -40~ +85 ° C ，10~95%RH ，无冷凝
            温度系数 ±0.03%/ ° C (0 ~50 ° C)
            耐振动 10~500Hz ，5G10分钟/周期 ，X、Y、Z各60分钟
            过电压等级 III；根据EN61558 ，EN50178 ，EN60664-1 ，EN62477-1；海拔可高达2000米
            安规和
            电磁兼容            		 安全规范 UL60950-1 ，TUV EN60950-1 ，EN60335-1 ，EN61558-1/-2-16 ，CCC GB4943. 1 ，BSMI CNS14336-1，
            EAC TP TC 004，AS/ NZS 60950 . 1 (by CB)认证通过
            耐压 l/ P-O/ P：4KVAC   l/ P-FG：2KVAC  O/ P-FG：1 .25 KVAC
            绝缘阻抗 l/ P-O/ P ，l/ P-FG ，O/ P-FG：100M Ohms/500VDC/25 ° C/70% RH
            电磁兼容发射 符合EN55032 (CISPR32) Class B ，EN55014 ，EN61000-3-2 ，-3 ，GB/T 9254 ，BSMI CNS13438 ，EAC TP TC 020
            电磁兼容抗扰度 符合EN61000-4-2,3,4,5,6,8, 11, EN61000-6-2(EN50082-2)，A级重工业标准 ，EAC TP TC020



            LRS-100系列是一款100W单组输出封闭型电源供应器，具有30mm低外型设计，采用85~264VAC全范围交流输入。效率高达91%，金属网外壳的设
                 计加强了散热能力使LRS-100在没有风扇的情况下工作在-30°C到+70°C的温度范围内，提供超低空载功耗（小于03W），能使终端系统很容易满足国
                 际能源要求；LRS-100有完整的保护功能和抗5G振动能力；符合TUVEN60950-1，EN60335-1，EN61558558-1/-2-16，UL60950-1和GB4943国际
                 安全法规，LRS-100系列为各种工业应用提供了一个高性价比的解决方案。
