        明纬 开关电源 EDR系列 导轨式安装 经济款薄型 单组输出 功率120W

        品牌名称：

        明纬

        条件筛选：

        类型 经济款薄型
        系列 EDR系列
        安装方式 导轨式安装
        功率（W） 120
        输出类型 单组输出
        种类筛选 开关电源

        参数筛选：

        输出通道CH1电压

        输出通道CH1电流（A）

        产品代码：

        有 3 个备选型号

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            系列 类型 输出类型 额定功率(W)
            EDR-120系列 导轨式安装 单输出型 120



            特性：
              国际通用全范围交流输入；
              保护种类：短路/过负载/过电压/过温度；
              自然风冷：
              可以装在TS-35/7.5或15上；
              UL508(工业控制设备)认证通过；
              EN61000-6-2(EN50082-2)工业抗扰度；
              100%满载老化：
              2年保固。


            应用：
              工业控制系统：
              半导体制造设备：
              工厂自动化：
              机电设备。

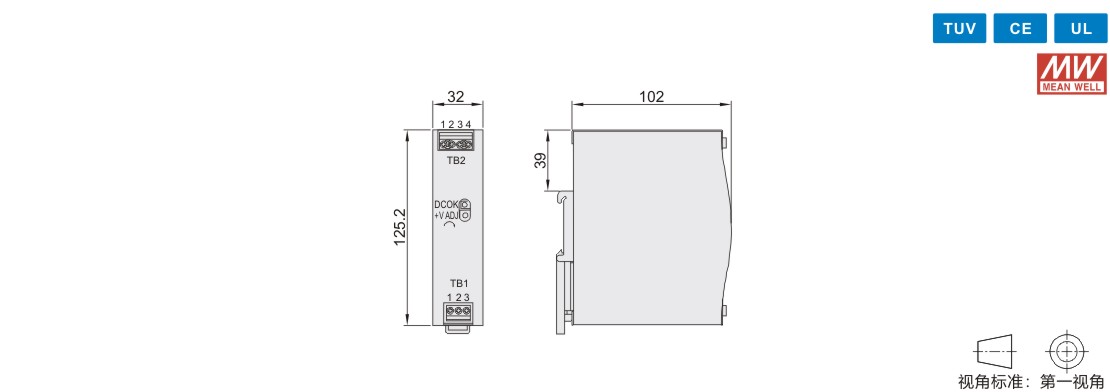

            参数图



            选型表

            代码 功率
            (W)            		 输出电压
            （V）            		 额定输出电流
            （A）            		 输入电压范围
            （V）            		 组别
            EDR-120-12 120 DC12 10 90~264VAC或
            127~370VDC            		 单组
            EDR.120.24 DC24 5
            EDR.120-48 DC48 2.5



             性能表

            代码
            		 EDR-120-12 EDR-120-24 EDR-120-48
            输出 直流电压 12V 24V 48V
            额定电流 10A 5A 2.5A
            电流范围 0~10A 0~5A 0~2.5A
            额定功率 120W 120W 120W
            纹波与噪声(最大) 100mVp-p 120mVp-p 150mVp-p
            电压调整范围 12~14V 24~28V 48~55V
            电压精度 ±2.0% ±1.0% ±1.0%
            线性调整率 ±0.5% ±0.5% ±0.5%
            负载调整率 ±1.0% ±1.0% ±1.0%
            启动、上升时间 1200ms,60ms/230VAC    2500ms,60ms/115VAC(满载时)
            保持时间(Typ.) 16ms/230VAC    10ms/115VAC(满载时)
            输入 电压范围 90~264VAC    127~370VDC[通过连接AC/L(+)，AC/N(-)可实现直流输入]
            频率范围 47~63HZ
            效率(Typ.) 85% 87.5% 88.5%
            交流电流(Typ.) 2.25A/115VAC    1.3A/230VAC
            浪涌电流(Typ.) 20A/115VAC    35A/230VAC
            漏电流 <1mA/240VAC
            保护 过负载 额定输出功率的105~130%
            保护模式:恒流模式，负载异常条件移除后可自动恢复
            过电压 14~17V 29~33V 56~65V
            保护模式:关断输出，电源重启后可恢复正常输出
            过温度 关断输出，电源重启后可恢复正常输出
            环境 工作温度 -20~+60°C
            工作湿度 20~95%RH,无冷凝
            储存温度、湿度 -40~+85°C,10~95%RH
            温度系数 ±0.03%/°C(0~50°C)
            耐振动 组件:10~500Hz,2G 10分钟/周期，X,Y,Z各60分钟;安装:符合IEC60068-2-6
            安规和
            电磁兼容            		 安全规范 UL508,TUV EN60950-1,EACTPTC 004,BSMICNS 14336-1 认证通过
            耐压 l/P-O/P:3KVAC l/P-FG:2.0KVAC O/P-FG:0.5KVAC
            绝缘阻抗 l/P-O/P,l/P-FG,O/P-FG:>100M Ohms/500VDC/25℃/70% RH
            电磁兼容发射 符合EN55032(CISPR32)Class A,EN61000-3-2,-3，EAC TP TC 020,CNS13438 Class A
            电磁兼容抗扰度 符合EN61000-4-2,3,4,5,6,8,11，EN55024,EN61000-6-2(EN50082-2)，A级重工业标准，EAC TP TC 020



            EDR-120系列是一款经济薄型符合德国工业标准的120W导轨型电源供应器，适合安装在TS-35/7.5或TS-35/15的轨道上，在允许节约空间橱柜肉本体被设计
                为40毫米宽度，整个系列都采用从90Vac到264Vac全范围交流输入，并均符合EN61000-3-2标准关于欧盟指定的谐波电流规范。EDR-120系列是用金属外壳设计，
                便于提高机台散热消耗，工作效率高达88.5%，在空气循环条件下整个系列能工作在-20°℃到60℃环境温度中，它具备恒流模式过载保护功能，适合各种各样的电
                感性或电容性负载应用，完整的保护功能及符合工业控制设备UL508，TUVEN60950-1及其他)相关认证，使EDR-120系列成为一个极具竞争力的工业应用的电
                源解决方案。
