        正泰 交流接触器 CJX2系列 3极 线圈电压220V 额定电流 9A

        品牌名称：

        正泰

        条件筛选：

        系列 CJX2系列接触器
        极数 3
        种类筛选 交流接触器

        参数筛选：

        线圈电压

        辅助触点类型

        额定电流（A）

        产品代码：

        有 52 个备选型号

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图

            CJX2系列交流接触器


            适用范围：
              CJX2系列交流接触器（以下简称接触器），主要
                 用于交流50Hz（或60Hz），额定工作电压至690V，
                 在AC-3、400（380）V使用类别下额定工作电流至
                 65A的电路中，供远距离接通和分断电路、频繁
                 地起动和控制交流电动机之用，并可与适当的
                 热继电器组成电磁起动器以保护可能发生操作过
                 负荷的电路。
              符合标准：GB/T 14048.4、IEC/EN 60947-4-1。

            正常工作条件和安装条件：
              周围空气温度为：-5℃～+40℃，24小时内其平均值不超过+35℃。
              海拔高度：不超过2000m。

              大气条件：最高温度+40℃时，空气的相对湿度不超过50%；在较低温度下可以允许有较高的相对湿度，例如20℃时达90%。对于由于温度变化偶尔产生的凝露应采取特殊的措施。

              污染等级：3级。
              安装类别：Ⅲ类。
              安装条件：安装面与垂直面倾斜度不大于±5°。
              冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。



            参数图



            选型表

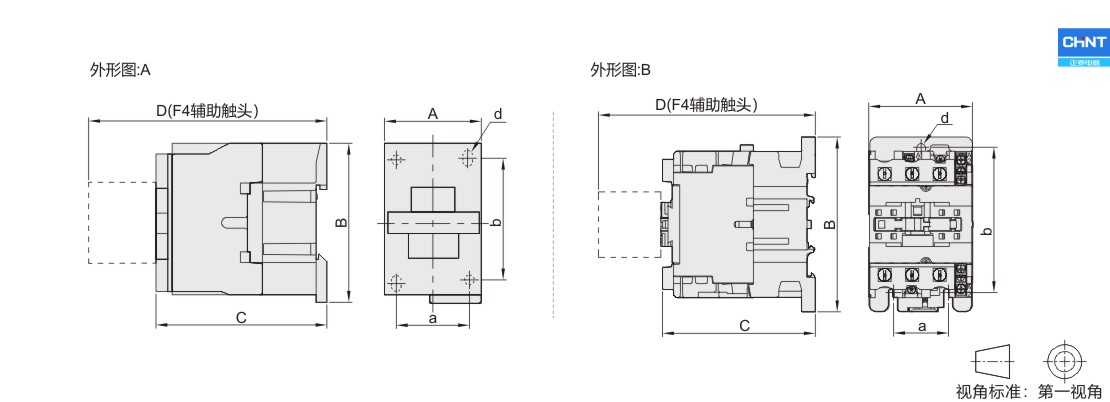

            型号 外形图 额定电流
            (A)            		 极数 额定线圈
            电压            		 辅助触点
            类型            		 A(max) B(max) C(max) D(max) a b d
            CJX2-0910220V A 9 3 AC220V 1a 47 76 82 120.5 34/35 48/50
            (60)            		 4.5
            CJX2-0910380V AC380V
            CJX2-091036V AC36V
            CJX2-091024V AC24V
            CJX2-0901220V AC220V 1b
            CJX2-0901380V AC380V
            CJX2-090136V AC36V
            CJX2-090124V AC24V
            CJX2-1210220V 12 AC220V 1a
            CJX2-1210380V AC380V
            CJX2-121036V AC36V
            CJX2-121024V AC24V
            CJX2-1201220V AC220V 1b
            CJX2-1201380V AC380V
            CJX2-120136V AC36V
            CJX2-120124V AC24V
            CJX2-1810220V 18 AC220V 1a 47 76 87 125.5 34/35 48/50
            (60)            		 4.5
            CJX2-1810380V AC380V
            CJX2-181036V AC36V
            CJX2-181024V AC24V
            CJX2-1801220V AC220V 1b
            CJX2-1801380V AC380V
            CJX2-180136V AC36V
            CJX2-180124V AC24V
            CJX2-2510220V 25 AC220V 1a 57 86 95 135.5 40 48 4.5
            CJX2-2510380V AC380V
            CJX2-251036V AC36V
            CJX2-251024V AC24V
            CJX2-2501220V AC220V 1b
            CJX2-2501380V AC380V
            CJX2-250136V AC36V
            CJX2-250124V AC24V
            CJX2-3210220V 32 AC220V 1a 57 86 100 138.5 40 48 4.5
            CJX2-3210380V AC380V
            CJX2-321036V AC36V
            CJX2-321024V AC24V
            CJX2-3201220V AC220V 1b
            CJX2-3201380V AC380V
            CJX2-320136V AC36V
            CJX2-320124V AC24V
            CJX2-4011220V B 40 AC220V 1a1b 77 129 116 154.5 40 105 6.5
            CJX2-4011380V AC380V
            CJX2-401136V AC36V
            CJX2-401124V AC24V
            CJX2-5011220V 50 AC220V
            CJX2-5011380V AC380V
            CJX2-501136V AC36V
            CJX2-501124V AC24V
            CJX2-6511220V 65 AC220V
            CJX2-6511380V AC380V
            CJX2-651136V AC36V
            CJX2-651124V AC24V



             技术参数

            型号
            		 CJX2-09 CJX2-12 CJX2-18 CJX2-25 CJX2-32 CJX2-40 CJX2-50 CJX2-65
            额定
            工作电流
            (A)            		 380/400V AC-3 9 12 18 25 32 40 50 65
            AC-4 3.5 5 7.7 8.5 12 18.5 24 28
            660/690V AC-3 6.6 8.9 12 18 21 34 39 42
            AC-4 1.5 2 3.8 4.4 7.5 9 12 14
            约定自由空气发热电流(A) 20 20 32 40 50 60 80 80
            额定绝缘电压(V) 690 690 690 690 690 690 690 690
            可控三相鼠笼
            电动机功率(AC-3)kW            		 220/230V 2.2 3 4 5.5 7.5 11 15 18.5
            380/400V 4 5.5 7.5 11 15 18.5 22 30
            660/690V 5.5 7.5 10 15 18.5 30 37 37
            电寿命(万次) AC-3 100 100 100 100 80 80 60 60
            AC-4 20 20 20 20 20 15 15 15
            机械寿命(万次) 1000 1000 1000 1000 800 800 800 800
            动作范围 吸合电压为：85%Us~110%Us；释放电压为：20%Us~75Us
            辅助触头基本参数 AC-15:Ie:0.95A;Ue:380/400V  DC-13:Ie:0.15A;Ue:220/250V;Ith:10A

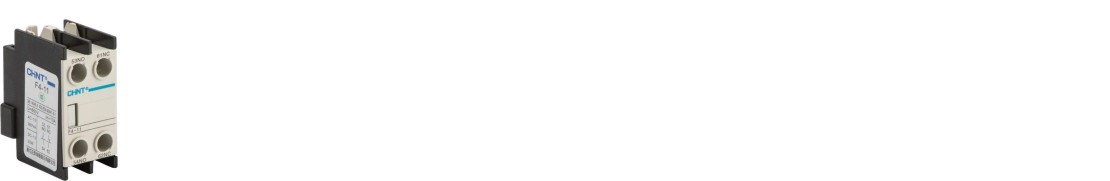

            CJX2系列辅助触头



            型号 辅助触点类型
            F4-02-ZT 2b
            F4-11-ZT 1a1b
            F4-20-ZT 2a
            F4-04-ZT 4b
            F4-13-ZT 1a3b
            F4-22-ZT 2a2b
            F4-31-ZT 3a1b
            F4-40-ZT 4a
