图片仅供参考，请以已选的规格为准
西门子 交流接触器 3RT5/3RT6系列 3极 线圈电压AC220V 额定电流40A
品牌名称：
西门子
条件筛选：
极数 3
种类筛选 交流接触器
参数筛选：
系列
线圈电压
辅助触点类型
额定电流（A）
产品代码：
有 27 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
材质图
全部型号
3D预览
材质图
参数图
材质图
特点
百万次电气使用寿命，可靠性高；
辅助触点采用双断点结构，接通能力高达 1mA/17V，满足固态回路应用需求；
良好的内部密封性，在粉尘、潮湿环境下仍可保证可靠工作；
辅助触头、浪涌抑制器等主要附件的装卸无需任何辅助工具；
符合 CCC/CE/UL/CSA 等认证要求，设计可靠性高(根据型号会有不同)。

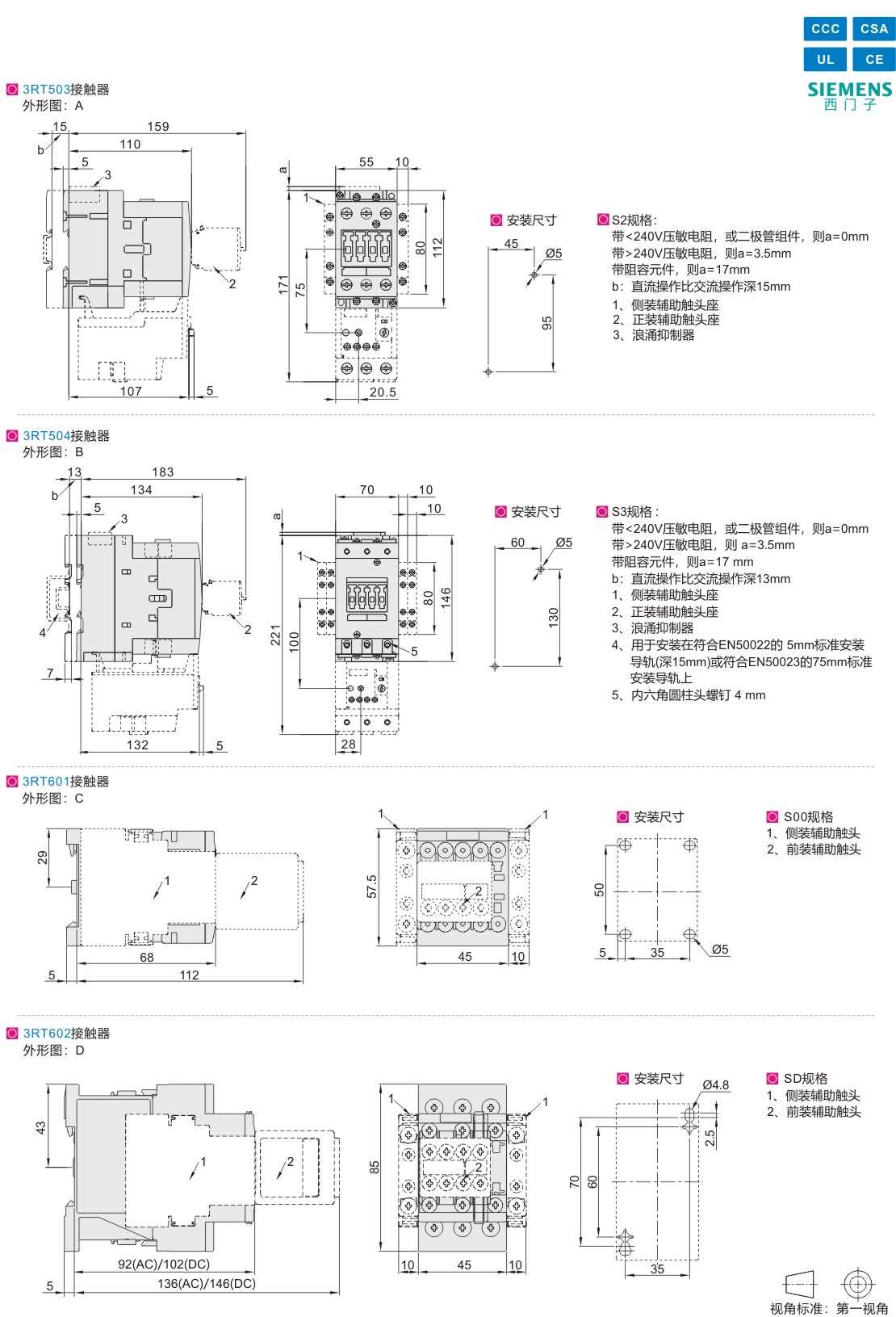

参数图
选型表
| 型号 | 外形图 | 额定电流(A) （400V电压条件下） |
控制方式 | 线圈电压 | 规格等级 | 安装方式 | 极数 | 辅助触点类型 |
| 3RT50351AN20 | A | 40 | 交流操作 | 220 VAC 50/60HZ |
S2规格 | 螺钉安装或者 35mm标准导轨安装 |
3 | — |
| 3RT50361AN20 | 50 | |||||||
| 3RT50441AN20 | B | 65 | S3规格 | |||||
| 3RT60151AN21 | C | 7 | 交流操作 | 220 VAC 50/60HZ |
S00规格 | 螺钉安装或者 35mm标准导轨安装 |
3 | 1a |
| 3RT60151AN22 | 1b | |||||||
| 3RT60161AN21 | 9 | 1a | ||||||
| 3RT60161AN22 | 1b | |||||||
| 3RT60171AN21 | 12 | 1a | ||||||
| 3RT60171AN22 | 1b | |||||||
| 3RT60241AN20 | D | S0规格 | 1a1b | |||||
| 3RT60181AN21 | C | 16 | S00规格 | 1a | ||||
| 3RT60181AN22 | 1b | |||||||
| 3RT60251AN20 | D | 17 | S0规格 | 1a1b | ||||
| 3RT60261AN20 | 25 | 1a1b | ||||||
| 3RT60271AN20 | 32 | 1a1b | ||||||
| 3RT60281AN20 | 38 | 1a1b | ||||||
| 3RT60161BB41 | C | 9 | 直流操作 | 24 VDC | S00规格 | 1a | ||
| 3RT60161BB42 | 1b | |||||||
| 3RT60231BB40 | D | S0规格 | 1a1b | |||||
| 3RT60171BB41 | C | 12 | S00规格 | 1a | ||||
| 3RT60171BB42 | 1b | |||||||
| 3RT60241BB40 | D | S0规格 | 1a1b | |||||
| 3RT60181BB41 | C | 16 | S00规格 | 1a | ||||
| 3RT60181BB42 | 1b | |||||||
| 3RT60261BB40 | D | 25 | S0规格 | 1a1b | ||||
| 3RT60271BB40 | 32 | 1a1b | ||||||
| 3RT60281BB40 | 38 | 1a1b |
S00规格接触器本体集成一个辅助触点(1NO或者1NC);
S0规格接触器本体集成2个辅助触点(1NO+1NC);
S2/S3规格接触器本体无集成辅助触点。
技术参数
| 型号 |
3RT5035 | 3RT5036 | 3RT5044 | |
| AC-3 | ||||
| Ie/AC-3/400V | A | 40 | 50 | 65 |
| 400V | kW | 18.5 | 22 | 30 |
| 230V | kW | 11 | 15 | 18.5 |
| 500V | kW | 22 | 30 | 37 |
| 690V | kW | 22 | 22 | 45 |
| 1000V | kW | — | — | 30 |
| AC-4(Ia=6×Ie) | ||||
| 400V | kW | 18.5 | 22 | 30 |
| 400V(200000次操作寿命) | kW | 9.5 | 12.6 | 15.1 |
| AC-1(40ºC，≤690V) | ||||
| Ie | A | 60 | 60 | 100 |
| 接触器附件辅助触点 | 前装3RH59 21 侧装3RH59 21 (注1) | |||
(注1)如需购买两款辅助触点，详情咨询怡合达。
| 型号 |
3RT6015 | 3RT6016 | 3RT6017 | 3RT6018 | 3RT6024 | 3RT6025 | 3RT6026 | 3RT6027 | 3RT6028 | |
| AC-3 | ||||||||||
| Ie/AC-3/400V | A | 7 | 9 | 12 | 16 | 12 | 17 | 25 | 32 | 38 |
| 400V | kW | 3 | 4 | 5.5 | 7.5 | 5.5 | 7.5 | 11 | 15 | 18.5 |
| 230V | kW | 1.5 | 2.2 | 3 | 4 | 3 | 4 | 5.5 | 7.5 | 11 |
| 690V | kW | 4 | 5.5 | 5.5 | 7.5 | 7.5 | 11 | 11 | 18.5 | 18.5 |
| 1000V | kW | — | — | — | — | — | — | — | — | — |
| AC-4(Ia=6×Ie) | ||||||||||
| 400V | kW | 3 | 4 | 4 | 5 | 5 | 7.5 | 7.5 | 11 | 11 |
| 400V(200000次操作寿命) | kW | 1.15 | 2 | 2 | 2.5 | 2.6 | 3.5 | 4.4 | 6 | 6 |
| AC-1(40ºC，≤690V) | ||||||||||
| Ie | A | 18 | 22 | 22 | 22 | 40 | 40 | 40 | 50 | 50 |
| 接触器附件辅助触头 | 前装 3RH69 11 侧装 3RH69 11 |
前装 3RH69 11 侧装 3RH69 21 |
||||||||
| 3RU61，热过载继电器 | 3RU6116系列(详见怡和达官网) | 3RU6126系列(详见怡和达官网) | ||||||||
-
