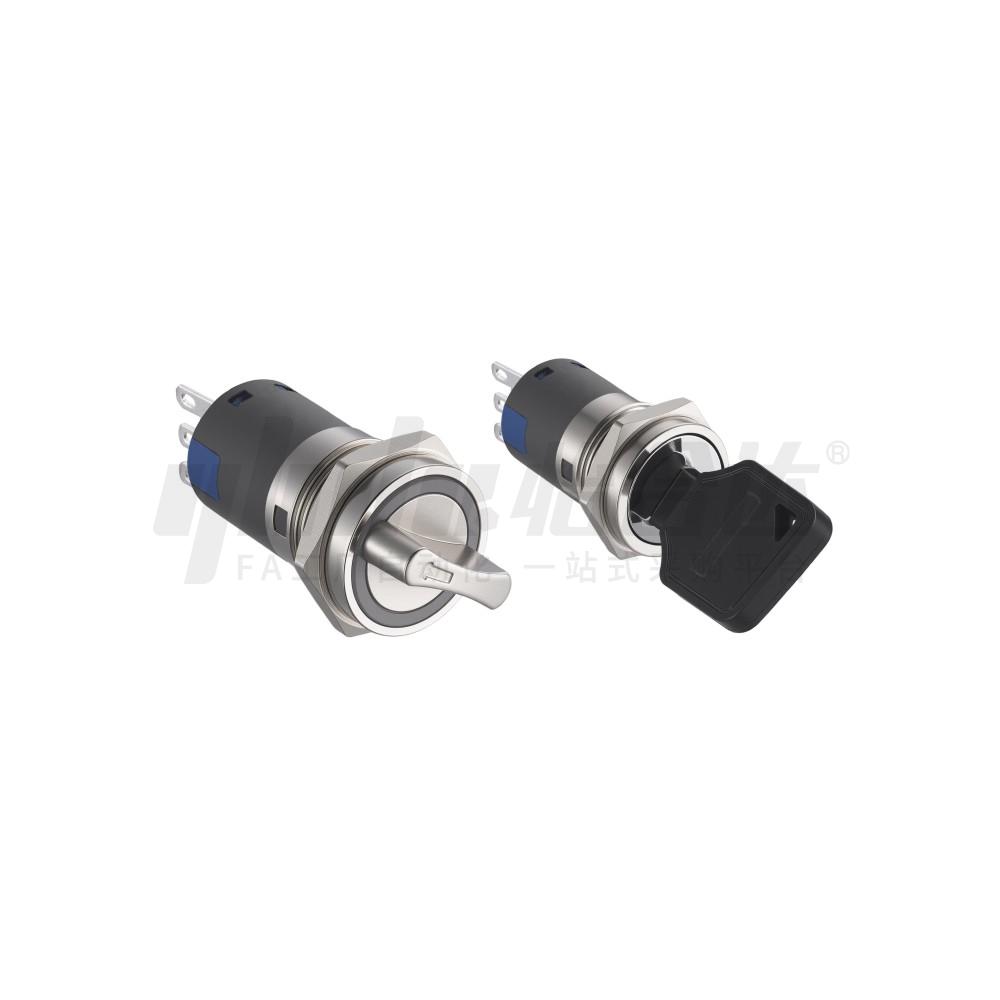

        选择开关 金属类 Ø16~25安装孔 标准型

        品牌名称：

        怡合达

        条件筛选：

        类型 金属类
        适用安装孔 Ø16~25安装孔
        材质 标准型
        种类筛选 选择开关

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 适用安装孔
            ZHF11 金属类 超薄型 Ø16~25

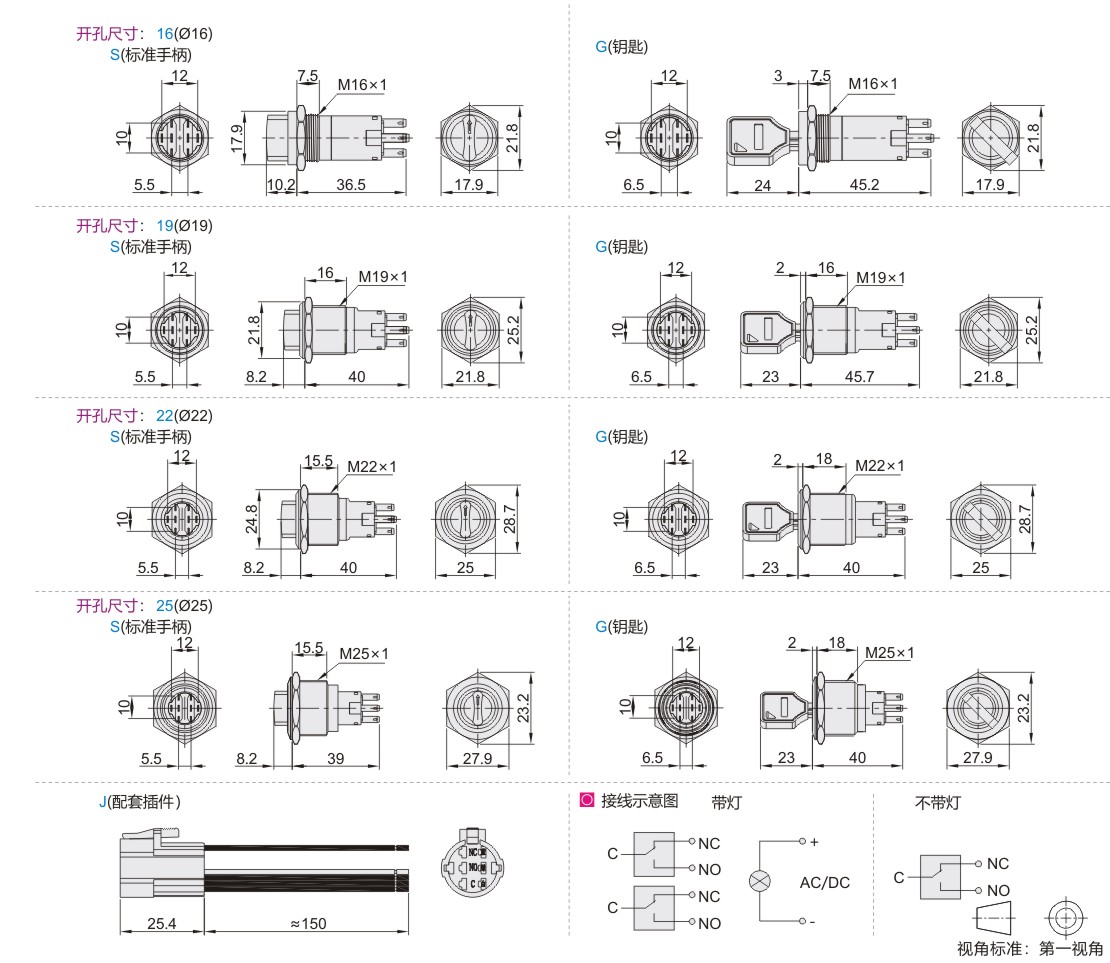

            参数图


            选型表

            型号 手柄类型 动作类型 触点类型 带灯类型 带灯颜色 带灯电压 材质 是否配插件 防护
            等级
            代码 开孔尺寸
            ZHF11 16(Ø16)
            19(Ø19)
            22(Ø22)
            25(Ø25)★            		 S(标准手柄)
            G(钥匙)*            		 1 (2档自复位)
            2 (2档自锁)            		 11 (1NO 1NC)
            22(2NO 2NC)            		 无指定(不带灯)
            E(环形)            		 无指定(不带灯)
            R(红色)
            G(绿色)
            Y(黄色)
            B(蓝色)
            W(白色)            		 无指定(不带灯)
            A (AC/ DC 24V)            		 无指定(铜镀镍)
            S(不锈钢)            		 无指定(无配套插件)
            J(配套插件)            		 IP65
            3 (3档自锁)
            4 (3档自复位)            		 22(2NO 2NC)


            带★的开孔尺寸25仅能选择无配套插件。
            当选择带灯类型无指定(不带灯)时，带灯颜色和带灯电压只能选无指定。
            带*G(钥匙)仅适用不带灯。

            开关额定值

            额定绝缘电压 25V
            额定冲击耐受电压 500V
            绝缘电阻 100MΩ
            触点接触电阻(初始值) ≤50mΩ
            额定使用电流 DC-12 50mA/24VDC
            触点材质 银合金
            电气寿命 复位20万次
            机械寿命 复位100万次


            性能参数表

            操作行程 ≈0.5mm
            触点最小使用负载 3VAC/ DC 1mA
            工频耐压 1000VAC，50 Hz，1min
            耐振动 10~50 Hz ，1.5mm振幅
            抗冲击性 10g
            动作频率 1200次/小时
            工作环境温度 -22℃~+55℃（无冷冻）
            工作环境湿度 45 ~90%RH
            贮存环境温度 -22℃~+70℃（无冷冻）
            贮存环境湿度 45~90%RH
            防撞等级 IK10
