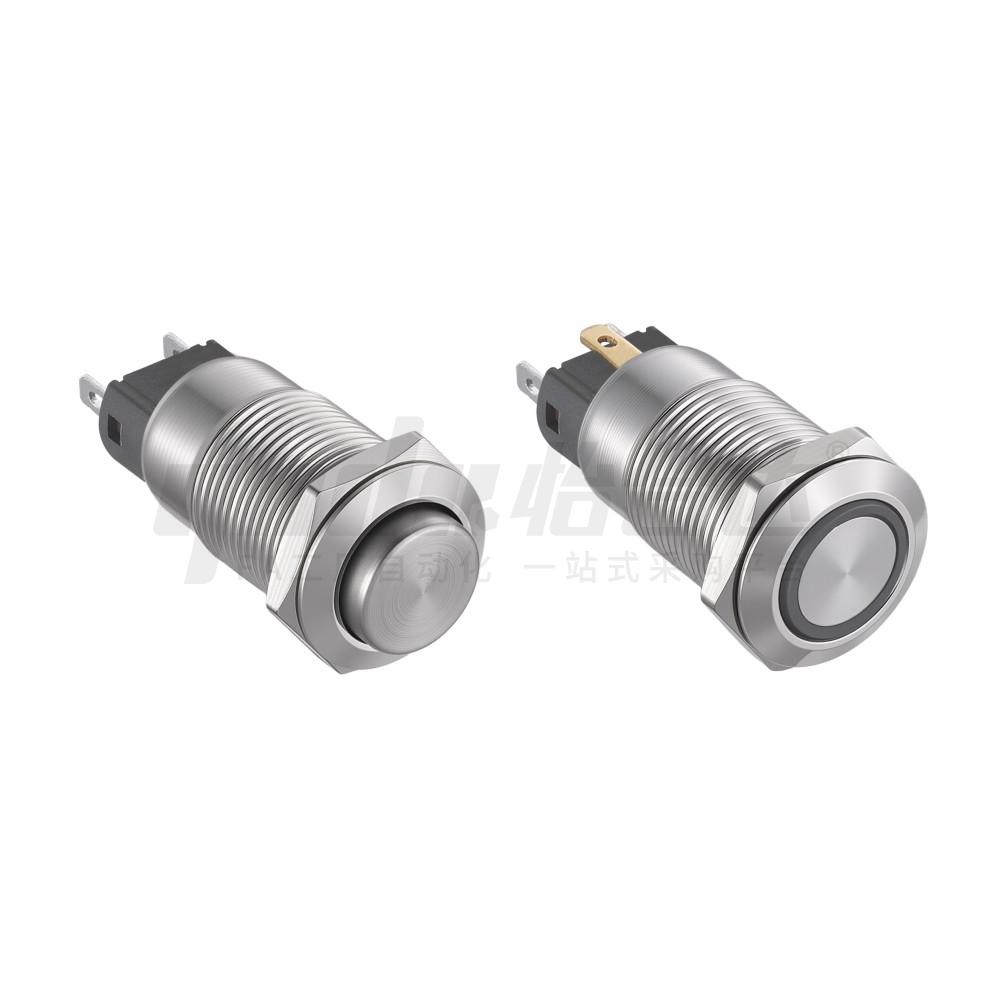

        按钮开关 金属类 Ø16~30安装孔 标准型

        品牌名称：

        怡合达

        条件筛选：

        类型 标准型
        适用安装孔 φ12-25安装孔
        材质 金属类
        图文筛选：种类筛选 按钮开关

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 适用安装孔
            ZHC92 金属类 标准型 Ø16~30

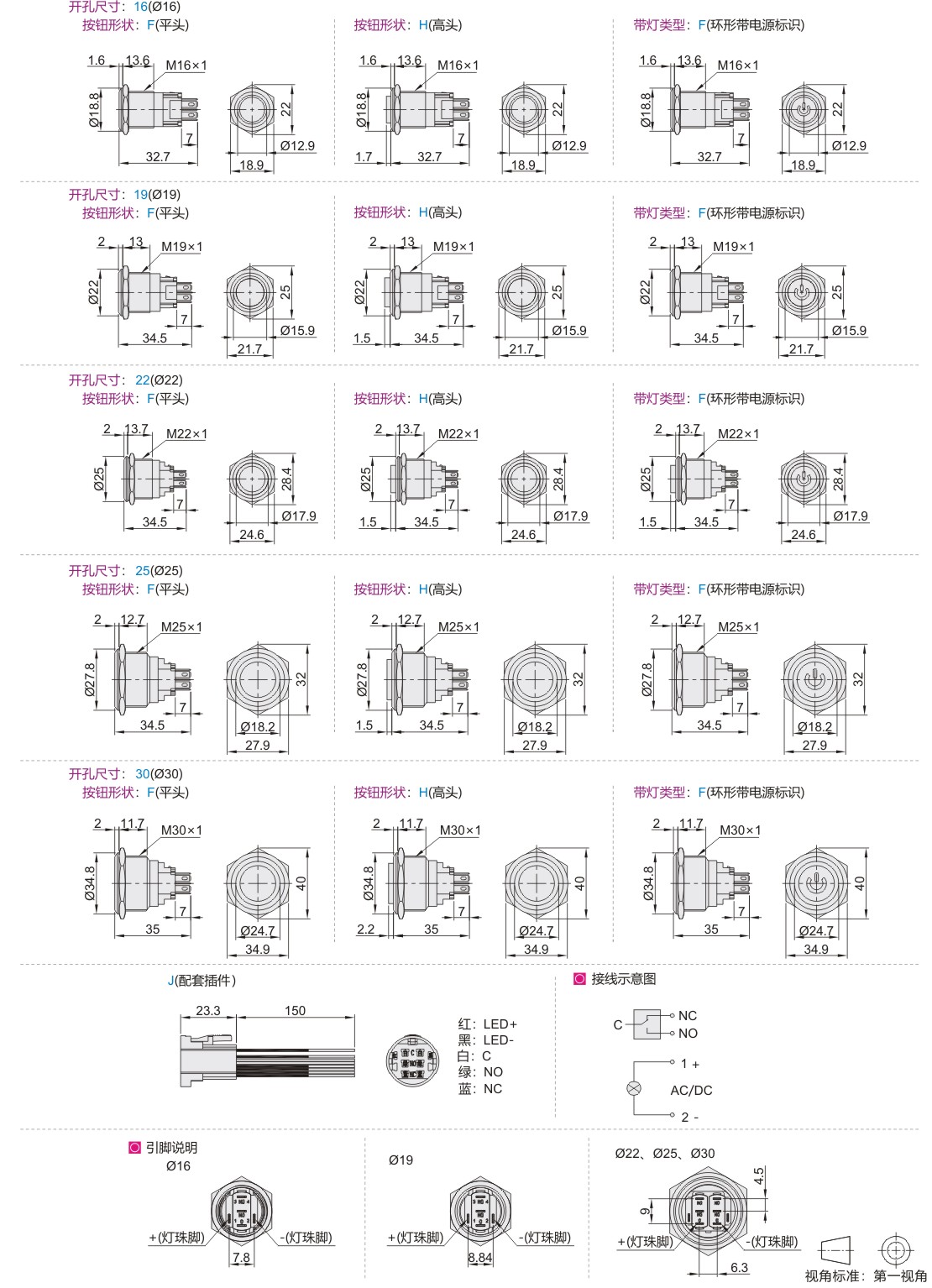

            参数图


            选型表

            型号 触点类型 带灯类型 带灯颜色 带灯电压 材质 是否配插件 防护等级
            代码 开孔尺寸 动作类型 按钮形状
            ZHC92 16(Ø16)
            19(Ø19)
            22(Ø22)
            25(Ø25)
            30(Ø30)            		 F(复位)
            Z(自锁)            		 F(平头)
            H(高头)★            		 11 (1NO 1NC)
            22(2NO 2NC)            		 无指定(不带灯) 无指定(不带灯) 无指定(不带灯) 无指定(铜镀镍)
            S(不锈钢)            		 无指定(无配套插件)
            J(配套插件)            		 IP65
            E(环形)
            F(环形带电源标识)            		 R(红色)
            G(绿色)
            Y(黄色)
            B(蓝色)
            W(白色)            		 A (AC/ DC 24V)
            V (AC/ DC 220V)



            带★高头按钮不适用环形带电源标识。

             开关额定值

            约定发热电流 Ø12：3A、Ø16以上：5A
            额定绝缘电压 250V
            额定冲击耐受电压 2500V
            绝缘电阻 100MΩ
            触点接触电阻(初始值) ≤50mΩ
            额定使用电流 交流AC 50/60HZ AC-15 24V/3A，220V/0.5A
            直流DC DC-13 24V/0.7A，220V/0.1A
            触点材质 银合金
            电气寿命 复位：20万次；自锁：5万次
            机械寿命 复位：100万次自锁：20万次


            性能参数表

            操作行程 ≈2.0mm
            操作压力 ≤5N
            触点最小使用负载 5VAC/ DC 5mA
            工频耐压 1500VAC ，50 HZ ，1min
            耐振动 10 ~50 Hz ，1.5mm振幅
            抗冲击性 10g
            工作环境温度 -22℃~ +55℃（无冷冻）
            工作环境湿度 45 ~90%RH
            贮存环境温度 -22℃~ +70℃（无冷冻）
            贮存环境湿度 45 ~90%RH
            防撞等级 IK10
