φ22超薄型按钮开关
品牌名称：
怡合达
条件筛选：
类型 超薄型
适用安装孔 Ø22安装孔系列
材质 塑料
带不带灯 带
种类筛选 按钮开关
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 是否带灯 | 材质 |
| ZHB40 | 超薄型按钮开关 | 带灯 | 塑料 |
性能
产品具有性能稳定、接触电阻小、绝缘性强、耐振动、耐冲击等特点； 符合IEC60947-5-1，GB 14048.5等标准。 结构 开关元件采用“快动”结构，每个开关元件包含一常开一常闭，每只
按钮最多可配置2个开关元件。 特点 贴面安装方式，产品前框仅高出面板2mm。

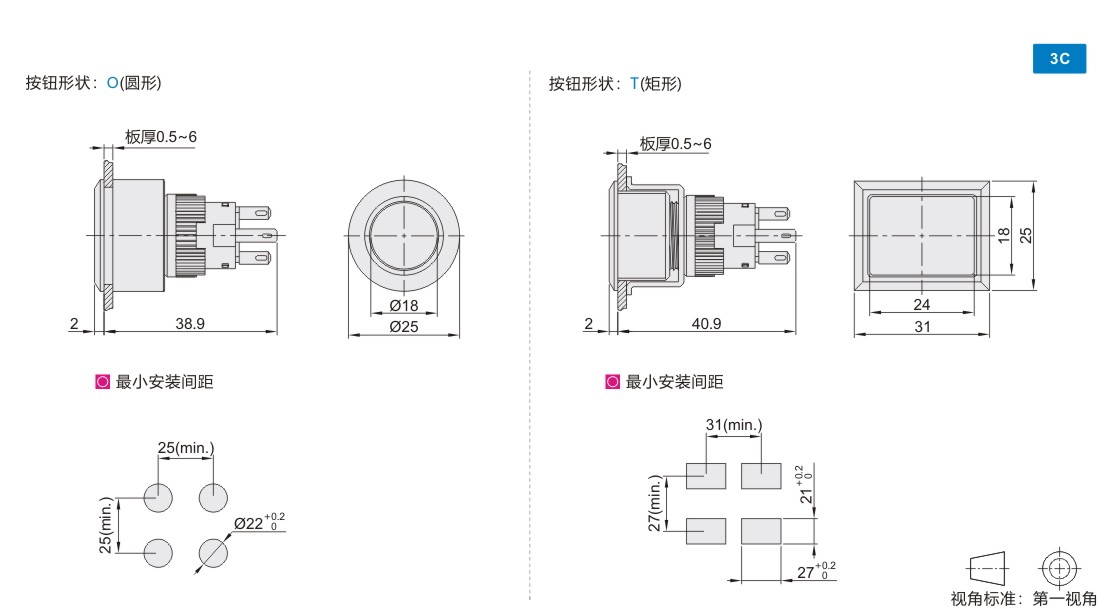

参数图
选型表
| 型号 |
触点类型 |
发光图标 |
边框颜色 |
带灯颜色 |
电压 |
开孔尺寸 |
防护等级 |
||
| 代码 | 动作类型 | 按钮形状 | |||||||
| 带灯 ZHB40 |
F(复位) Z(自锁) |
O(圆形) | 11 (1NO 1NC) |
T(电源符号带灯) S(普通带灯) |
P(银色边框) | R(红色) | A (AC/DC24V) V (AC/DC220) |
Ø22 | IP40 |
| G(绿色) | |||||||||
| Y(黄色) | |||||||||
| T(矩形) | S (普通带灯) |
R(红色) | |||||||
| G(绿色) | |||||||||
| Y(黄色) | |||||||||
开关额定值
| 额定绝缘电压Ui | 250V | |||
| 发热电流Ith | 5A温度不超过最大额定值 所允许的电流 |
|||
| 额定使用电压 | 24V | 220V | ||
| 额定 使用电流 |
交流 50/60ZHZ |
电阻性负载 | — | 0.5A |
| 电感性负载 | ||||
| 直流 | 电阻性负载 | 1A | — | |
| 电感性负载 | 0.7A | |||
| 触点材料 | 银合金 | |||
最小适应负载：3V AC/DC 5mA(参考值)，可使用范围取决于使用环境
和负载种类。
灯珠规格
| 灯珠类型 | 双向LED灯珠（常规配置） |
| 发光颜色 | R G Y |
| 寿命 | 40000小时（参考值） |
| 额定电压 | AC/DC24V，AC/DC220V |
| 额定电流 | 24V约15mA；~220V约2mA |
灯珠内置保护电阻，不需外接。如需直流单向LED灯珠可定制；
其他电压规格可按要求定制；红绿变色可定做。
性能特征
| 工作环境温度 | -25~55℃(无冰冻)，照明开关本体周围必须空气流通 | ||
| 工作环境湿度 | 45~85%RH(无结露) | ||
| 接触电阻 | ≤50mΩ | ||
| 绝缘电阻 | ≥100MΩ | ||
| 最高 耐压 |
触点与灯珠引脚之间 | 2000伏，交流50赫兹，1分钟 | |
| 同极端子之间 | 1000伏，交流50赫兹，1分钟 | ||
| 不同电极端子之间 | 2000伏，交流50赫兹，1分钟 | ||
| 耐振动性 | 50赫兹，振幅约1.2mm | ||
| 耐冲击性 | 大于10g | ||
| 寿命 | 机械 | 自复钮 | 100万次 |
| 自锁钮、选择钮 | 50万次 | ||
| 钥匙钮、急停钮 | 20万次 | ||
| 电气 | 5万次以上 | ||
| 接线 | 焊接线直径：2×0.8mm 最大铜线面积：0.75mm2 接线插片：2.8×0.5mm |
||
| 耐焊锡热 | 320℃时(或30瓦烙铁)不超过2秒 | ||
| 操作行程 | (按钮)约3mm | ||
| 操作力 | (灯罩上)依开关元件数量而定， 1~4N(100gf~400gf) |
||
-
