产品选型
动作类型
触点类型
按钮颜色
图片仅供参考，请以已选的规格为准
φ22标准型急停按钮
品牌名称：
怡合达
条件筛选：
产品种类 急停按钮
适用安装孔 Ø22安装孔系列
材质 塑料
带不带灯 不带
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品问答
材质图

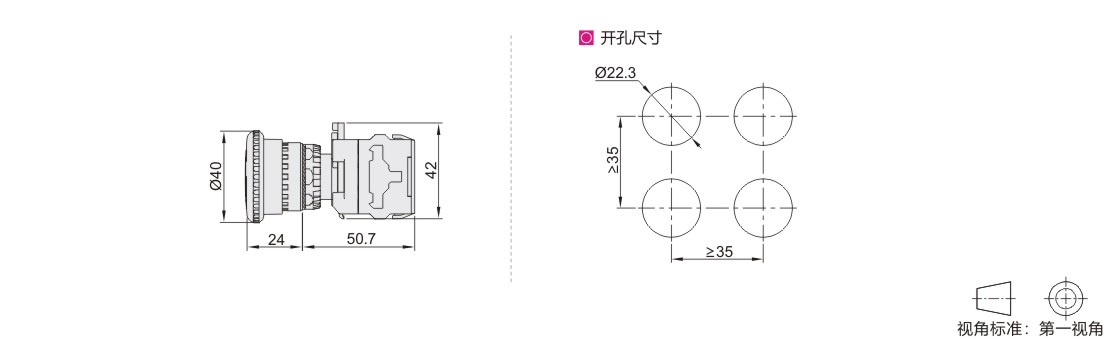

参数图
材质图
| 代码 | 类型 | 是否带灯 | 材质 |
| ZHC10 | 急停按钮 | 不带灯 | 塑料 |
参数图
选型表
| 型号 |
触点类型 | 按钮颜色 |
开孔尺寸 |
防护等级 |
|
| 代码 | 动作类型 | ||||
| ZHC10 | R(按下锁定右旋复位） | 11(1NO 1NC) 02(2NC) |
R(红色） | Ø22.3 | IP40 |
各电压对应的额定使用电流
| 额定绝缘电压Ui | 600V | ||||||
| 约定发热电流Ith | 10A | ||||||
| 额定工作电压Ue | 24V | 48V | 110V | 220V | 380V | ||
| 额定工作电流Ie | 交流AC 50/60Hz |
阻性负载 | 10A | — | 10A | 6A | — |
| 感性负载 | 10A | — | 6A | 3A | 2A | ||
| 直流DC | 阻性负载 | 8A | 4A | 2.2A | 1.1A | — | |
| 感性负载 | 6A | 2A | 1.2A | 0.6A | — | ||
| 触点材质 | 银合金 | ||||||
| 最小适用负载：3V AC/DC 5mA(参考值) (可使用范围取决于使用环境和负载种类) |
|||||||
性能参数表
| 额定绝缘电压 | 600V |
| 额定通电电流 | 10A |
| 适用标准 | GB/T 14048.5 EN 60947-5-1 |
| 使用环境温度、存储环境温度 | -25～+70°C(无冰冻) |
| 使用相对湿度 | 45～85%RH(无结露) |
| 接触电阻 | ≤50mΩ |
| 绝缘电阻 | ≥100MΩ |
| 过电压类别 | Ⅲ类 |
| 冲击耐受电压 | 2.5kV |
| 耐冲击性 | 500m/S² |
| 耐振动性 | 50Hz，振幅1.0mm |
| 机械寿命 | 100万次 |
| 电气寿命 | 10万次 |
| 接线 | 最大：2×1.5mm²或1×2.5mm² 最小：2×0.75mm² 最大插片：6.3×0.8mm |
-
