        怡合达自营 通用型继电器 标准型 额定电流10A 触点配置2C 无强制功能

        品牌名称：

        怡合达

        条件筛选：

        类型 标准型
        触点配置 2C
        动作指示灯 有
        负载额定电流 10A
        强制功能 无
        种类筛选 通用型继电器

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型
            ZHY02 标准型



             特点：

            高性能的功率继电器；
            带LED显示功能的型号可供选购；
            获得UL、CUL、TUV、CE认证；
            应用于控制设备、自动售卖机、厨房电器、办公设备、家用电器等场合。
            适用继电器插座请在怡合达网站搜索查看。

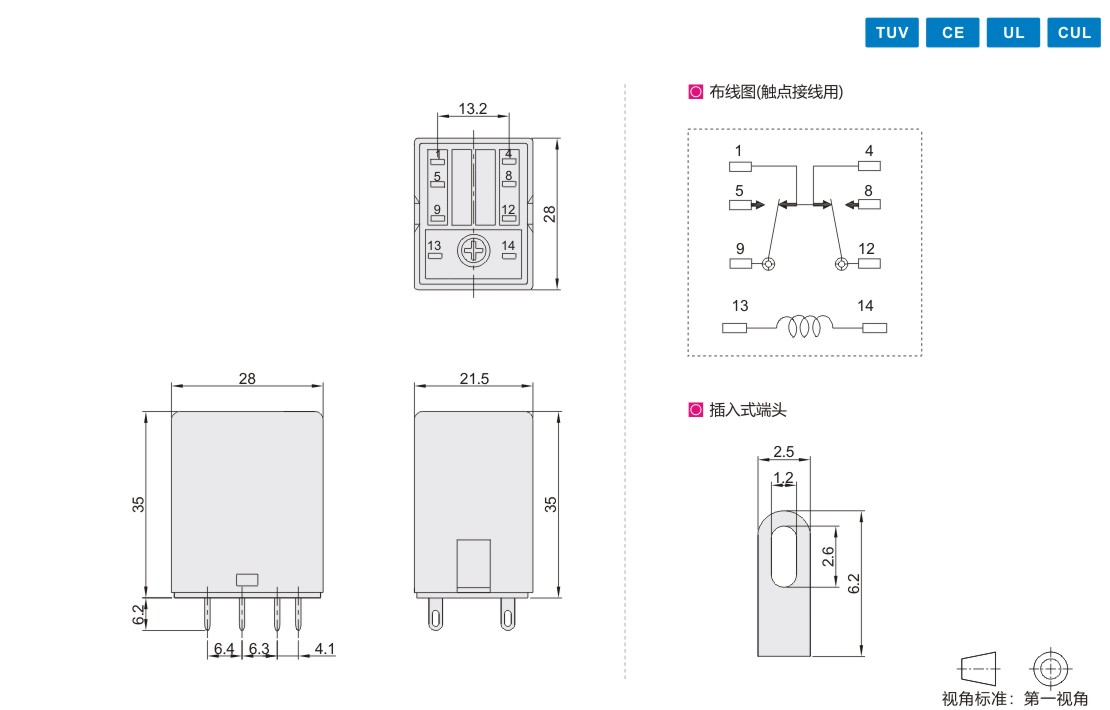

            参数图



            选型表

            型号 承受电流 接点触头构成 动作指示灯 护套类型 端子类型 重量
            (g)
            代码 线圈额定电压
            (50/60HZ)
            ZHY02 24(DC24V) 10A 2C 带灯 测试按钮 插入式端头 37
            220(AC220V)



            线圈数据(25°C)

            线圈额定电压
            (50/60HZ)            		 AC1.2VA DC0.9~1.1W
            电阻
            ±10%欧姆            		 最大
            吸取电压            		 最小
            释放电压            		 线圈额定电压
            (VDC)            		 电阻
            ±10%欧姆            		 额定电流
            (mA)            		 最大
            吸取电压            		 最小
            释放电压
            24(DC24V) 160 19.2 7.2 24 650 37 18 2.4
            220(AC220V) 16000 176 66 — — — — —



            通用数据规格

            绝缘电阻 最小1500MΩ.(DC500V)
            绝缘强度 750VAC，50/60HZ，触点之间
            1500VAC，50/60HZ，所有元件之间
            触点材料 银合金
            接触电阻 最大100MΩ(初始值)
            耐冲击性 误动作：10G(11ms)；耐久性：100G(6ms)
            耐震动性 误动作：10~55HZ(双振幅1.5mm)
            耐久性：10~55HZ(双振幅1.5mm)
            动作时间 最大15ms
            释放时间 最大15ms
            适用温度范围 -40℃~+60℃
            寿命 (在额定动作频率30/min下测试)
            机械寿命：最小10000000次；
            电气寿命：额定负载下最小100000次



            触点容量

            阻性负载(cosθ=1) AC240V/DC30V 10A UL
            AC240V/DC24V 10A TUV
            感性负载(cosθ=0.4) AC240V 5A TUV
