        怡合达自营 通用型继电器 大功率继电器 额定电流10A 触点配置4C 无强制功能

        品牌名称：

        怡合达

        条件筛选：

        类型 大功率型
        触点配置 4C
        动作指示灯 有
        负载额定电流 10A
        强制功能 无
        种类筛选 通用型继电器

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型
            ZHY21 大功率继电器



             特点

            4极接线端子、开关电流10A的型号可供选择；
            线圈功耗低并且快速响应。
            适用继电器插座请在怡合达网站搜索查看。

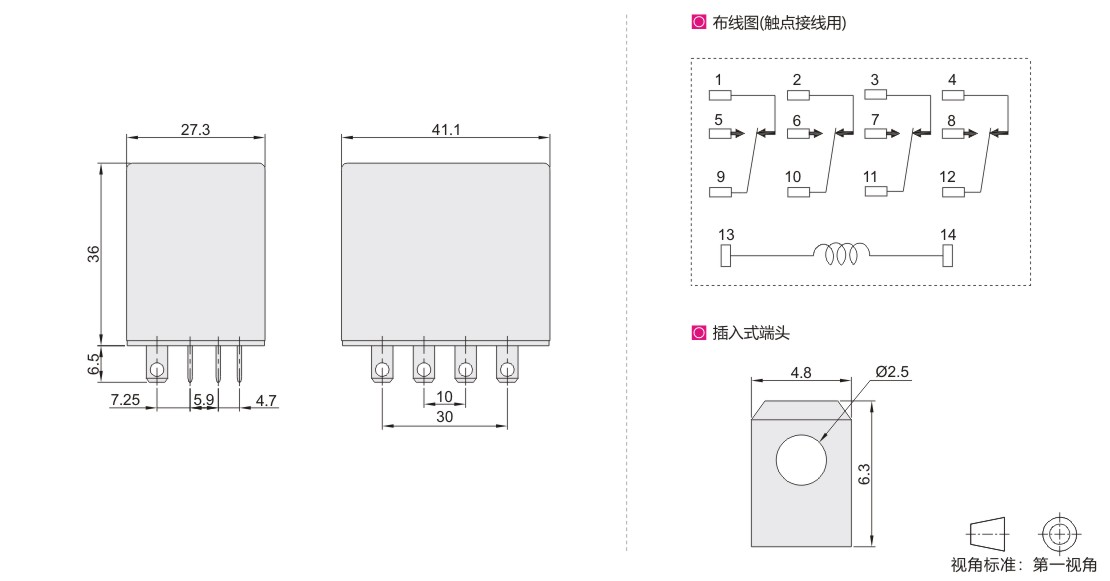

            参数图



            选型表

            型号 承受电流 接点触头构成 动作指示灯 端子类型 重量
            (g)
            代码 线圈额定电压
            (50/60HZ)
            ZHY21 24(DC24V) 10A 4C 带灯 插入式端头 70
            220(AC220V)



            线圈数据(25°C)

            线圈额定电压
            (50/60HZ)            		 AC1.2VA DC1.4~1.5W
            电阻
            ±10%欧姆            		 最大
            吸取电压            		 最小
            释放电压            		 线圈额定电压
            (VDC)            		 电阻±10%欧姆 额定电流(mA) 最大
            吸取电压            		 最小
            释放电压
            3C 4C 3C 4C
            24(DC24V) 100 19.2 7.2 12 107 100 112.1 120 9.6 1.2
            220(AC220V) 10400 192 72 110 8500 6900 12.9 15.9 88 11



            通用数据规格

            绝缘电阻 最小100MΩ.(DC500V)
            绝缘强度 1000VAC ，50/60HZ ，触点之间
            1500VAC ，50/60HZ ，所有元件之间
            触点材料 银合金
            接触电阻 最大100MΩ(初始值)
            耐冲击性 误动作 ：10G(11ms)；耐久性 ：100G(6ms)
            耐震动性 误动作 ：10~55HZ(双振幅1 .5mm)
            耐久性 ：10~55HZ(双振幅1 .5mm)
            动作时间 最大25ms
            释放时间 最大25ms
            适用温度范围 -40℃~ +55℃
            寿命 (在额定动作频率30/min下测试)
            机械寿命 ：最小10000000次；
            电气寿命 ：额定负载下最小100000次



            触点容量

            阻性负载(cosθ=1) AC250V/28V 10A
