        怡合达自营 通用型继电器 标准时尚型 标准型 额定电流5A/10A 触点配置2C/4C 无强制功能

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        类型 标准时尚型
        线圈电压 DC24V
        触点配置 2C
        动作指示灯 有
        负载额定电流 10A
        强制功能 无
        种类筛选 通用型继电器

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

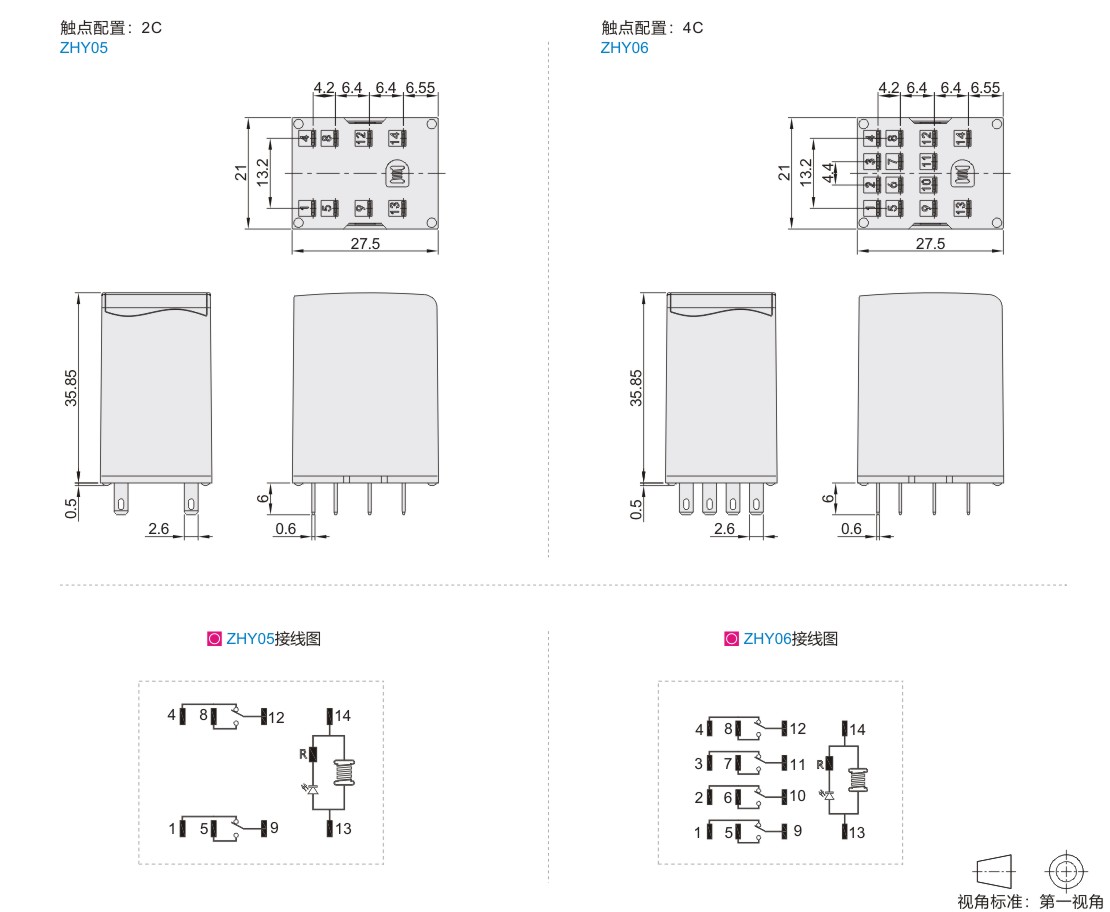

            参数图

            材质图
            代码 类型 强制功能 触点配置 负载额定电流
            ZHY05 标准时尚型 无 2C 10A
            ZHY06 4C 5A





            参数图



            选型表

            型号 动作电压 释放电压 最大电压 线圈电阻 线圈额定功率 重量(g) 适配底座代码
            代码 线圈额定电压
            ZHY05 24(DC24V) ≤DC18V ≥DC2.4V DC26.4V 640Ω ≈0.9W 32.9 ZHX12
            ZHY06 ZHX13



                                                                                                                                                                                          配套底座需另行购买。



            触点参数

            代码 ZHY05 ZHY06
            触点 2NO2NC 4NO4NC
            接触电阻 ≤50mΩ
            触点负载(阻性) 10A AC220V/DC24V 5A AC220V/DC24V
            最大切换电压阻性 AC250V/DC30V
            最大切换电流 10A 5A
            最大切换功率 1750VA/210W
            电气寿命 室温下：5A AC250V/DC30V(频率1s通，9s断):≥40万次
            70℃时：5A AC250V/DC30V(频率1s通，9s断):≥20万次
            室温下：7A AC250V/DC30V(频率1s通，9s断):≥10万次
            70℃时：7A AC250V/DC30V(频率1s通，9s断):≥5万次
            室温下：12A AC250V/DC30V(频率1s通，9s断):≥5万次
            70℃时：12A AC250V/DC30V(频率1s通，9s断):≥3万次
            机械寿命 ≥2000万次(18000Ops/h)(参考GB/T14048.5)



            性能参数

            绝缘电阻 ≥500MΩ
            抗电强度 线圈与触点间AC2000V，50HZ，1min
            断开的触点间AC1000V，50HZ，1min
            触点组之间AC2000V，50HZ，1min
            吸合时间 ≤25ms
            释放时间 ≤25ms
            线圈温升 ≤85K
            高低温冲击试验 -45~+85℃，85%RH，40min/循环，50个循环，
            接触电阻≤200mΩ、按压力变化值≤30%，LED正常
            耐振性 XYZ三向，60HZ，振幅2mm，10小时(每2小时观察记录)
            工作环境湿度 35~85％RH
            工作环境温度 -40℃~+70℃，非真空状态、不结冰情况下
            引出端形式 插入式
            封装方式 防尘罩型
