查看大图
型号筛选
未生成型号，还有 1 项未选择
重置
代码
产品选型
线圈额定电压
图片仅供参考，请以已选的规格为准
怡合达自营 通用型继电器 薄片式固态型 标准型 额定电流6A 触点配置1C 无强制功能
品牌名称：
怡合达
条件筛选：
性价比 标准型
类型 薄片式固态型
线圈电压 DC24V
触点配置 1C
动作指示灯 无
负载额定电流 6A
强制功能 无
种类筛选 通用型继电器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 强制功能 | 触点配置 | 负载额定电流 | |||||||||||
| ZHY42 | 薄片式固态型 | 无 | 1C | 6A | |||||||||||
头部+底座整套销售。

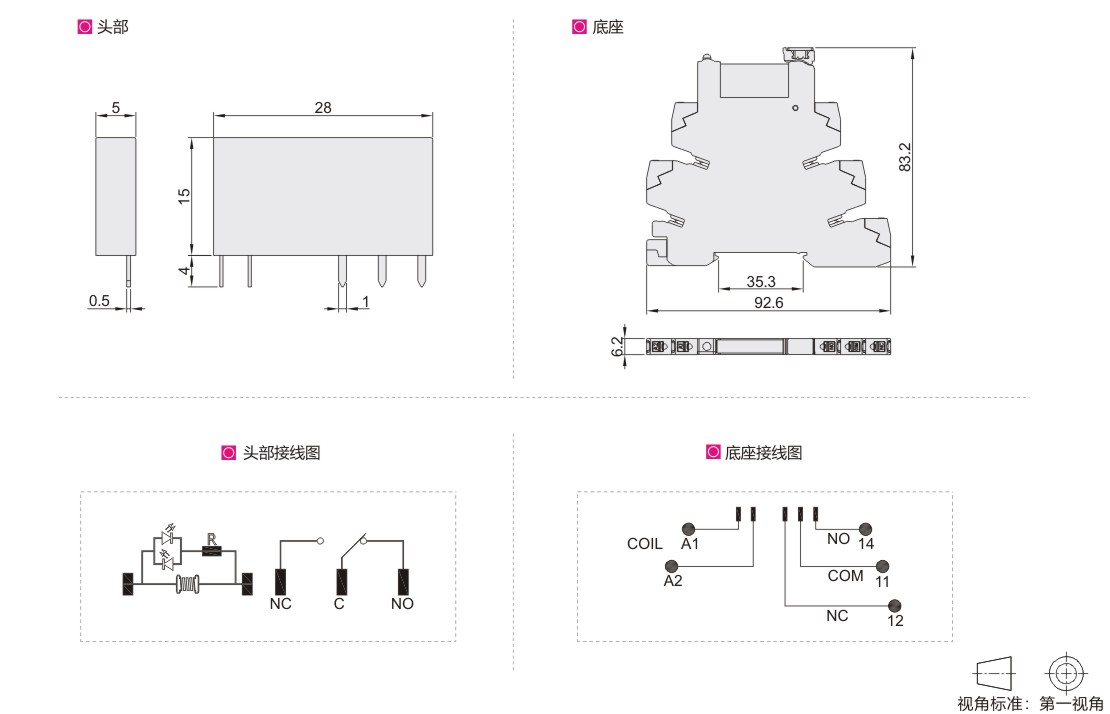

参数图
选型表
| 型号 | 动作电压 | 释放电压 | 最大电压 | 线圈电阻 | 线圈额定功率 | 重量(g) | ||||||||||||||||||||||||
| 代码 | 线圈额定电压 | 头部 | 底座 | |||||||||||||||||||||||||||
| ZHY42 | 24(DC24V) | ≤DC18V | ≥DC1.2V | DC36V | 3390Ω×(1±10%) | ≈170mW | 5 | 27 | ||||||||||||||||||||||
触点参数
| 触点配置 | 1C | ||||||||||||||||
| 接触电 | 镀金触点：≤30mΩ(1ADC6V) | ||||||||||||||||
| 阻 | 非镀金触点：≤100mΩ(1ADC6V) | ||||||||||||||||
| 触点负载(阻性) | 6A AC250V/DC30V | ||||||||||||||||
| 最大切换电压 | AC400V/DC125V | ||||||||||||||||
| 最大切换电流 | 6A | ||||||||||||||||
| 最大切换功率 | 1500VA/180W | ||||||||||||||||
性能参数
| 绝缘电阻 | 1000MΩ(DC500V) | |||||||||
| 介质耐压 | 线圈与触点间AC4000V 1min | |||||||||
| 断开触点间AC1000V 1min | ||||||||||
| 动作时间(额定电压下) | ≤8ms | |||||||||
| 释放时间(额定电压下) | ≤4ms | |||||||||
| 冲击 | 稳定性49m/s2 强度980m/s2 | |||||||||
| 振动 | 10Hz~55Hz 1mm双振幅 | |||||||||
| 工作环境湿度 | 5~85％RH | |||||||||
| 工作环境温度 | -40℃~+85℃ | |||||||||
| 引出端形式 | 印制板式 | |||||||||
| 封装方式 | 塑封型、防焊剂型 | |||||||||
-
