查看大图
型号筛选
未生成型号，还有 1 项未选择
重置
代码
产品选型
线圈额定电压
图片仅供参考，请以已选的规格为准
怡合达自营 经济型通用型继电器 大功率型 额定电流10A 触点配置2C 无强制功能
品牌名称：
怡合达
条件筛选：
类型 大功率型
触点配置 2C
动作指示灯 有
负载额定电流 10A
强制功能 无
种类筛选 通用型继电器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 强制功能 | 触点配置 | 负载额定电流 | |||||||||||
| ZHY16 | 大功率型 | 无 | 2C | 10A | |||||||||||

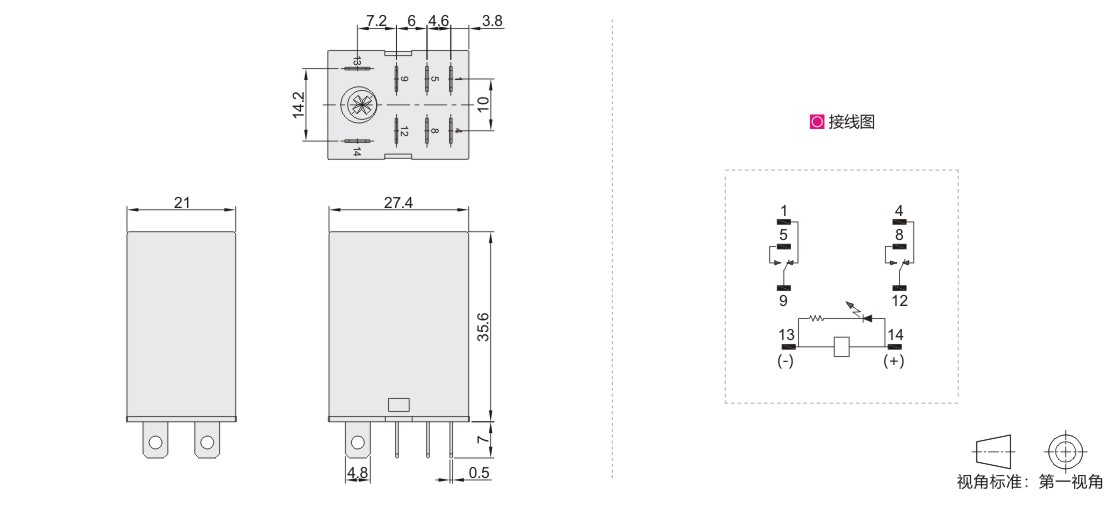

参数图
选型表
| 型号 | 线圈电阻 (Ω) |
重量(g) | 适配底座代码 | ||||||||||||||||||||||
| 代码 | 线圈额定电压 | ||||||||||||||||||||||||
| ZHY16 | 24(DC24V) | 662 | 32 | ZHX16 | |||||||||||||||||||||
| 220(AC220V) | 15900 | ||||||||||||||||||||||||
配套底座需另行购买。
性能参数
| 触点参数 |
触点配置 | 2C |
| 触点负载(阻性) | 10A/AC250V，DC30V | |
| 切换功率(阻性) | 2500VA，300W | |
| 接触电阻(初始) | ≤50mΩ | |
| 触点材料 | 银合金 | |
| 电气寿命 | 1×105次 | |
| 机械寿命 | AC：2×107次DC：5×107次 | |
| 性能参数 | 吸合电压(23℃) | DC：≤75%(额定电压)，AC：≤80%(额定电压)50/60Hz(额定电压) |
| 释放电压(23℃) | DC：≥10%(额定电压)，AC：≥30%(额定电压)50/60Hz(额定电压) | |
| 最大电压(23℃) | 110%(额定电压) | |
| 线圈功率 | DC(W)约0.9 AC(VA)约1.2 | |
| 吸合时间(额定电压) | ≤20ms | |
| 释放时间(额定电压) | AC≤25ms DC≤15ms，内置续流二极管型：≤25ms | |
| 绝缘电阻 | 1000MΩ(500VDC) | |
| 介质耐压 | 同极触点之间1000VAC/1min | |
| 异极触点之间AC2000V/1min(漏电流1mA) | ||
| 触点与线圈间AC2000V/1min(漏电流1mA) | ||
| 环境温度 | -40~70℃ | |
| 环境湿度 | 5%~85%RH | |
| 大气压力 | 86~106KPa | |
| 耐冲击 | 稳定性98m/S2 强度980m/S2 | |
| 振动 | 10~55Hz双振幅：1mm | |
| 安装方式 | 插入式 | |
| 封装形式 | 防尘罩式 |
-
