图片仅供参考，请以已选的规格为准
怡合达自营 4位继电器模块 可拔插 DC转DC/AC
品牌名称：
怡合达
条件筛选：
类型 可拔插
控制方式 DC转DC/AC
位数 4位
负载额定电流 5A
种类筛选 继电器模块
产品型号：
ZHM05
未税折扣单价： --
含税折扣单价： --
含税总价 (税率13%)： --
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量(PCS)：
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
3D预览
材质图
参数图
材质图
| 代码 | 类型 | |||||||||
| ZHM05 | 4位继电器模块 | 可拔插 | ||||||||
特点：
紧凌型4位继电器模块： 采用Omron G5NB系列继电器，高可靠性，标配可插拔底座，更换继电器更便捷，
内置线圈浪涌抑制回路，延长触点寿命，带反向保护装置，一目了然的LED动作
指示灯，国际标准的DIN导轨安装底座。

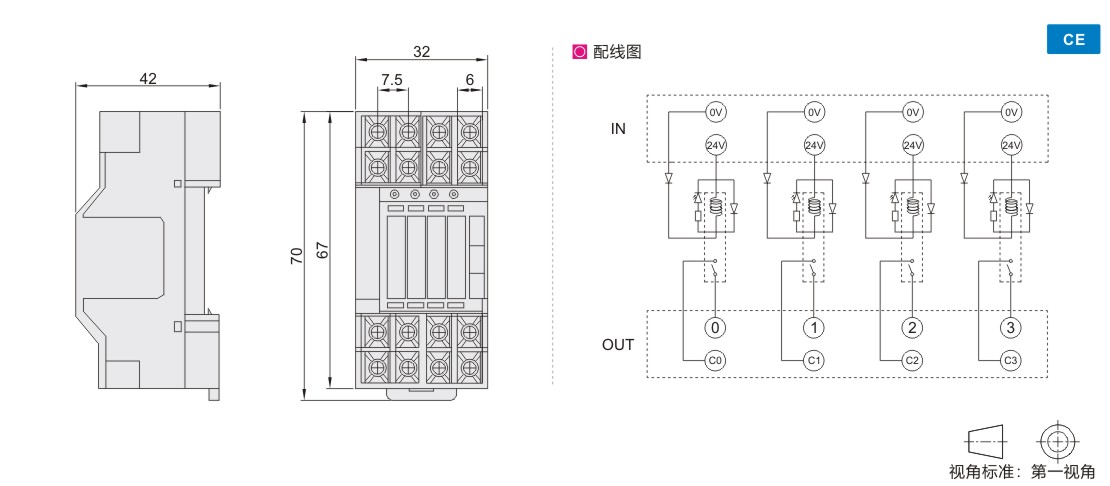

参数图

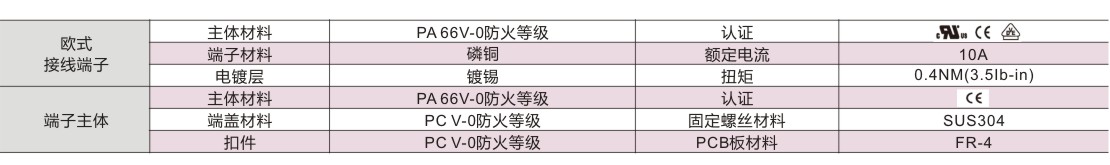

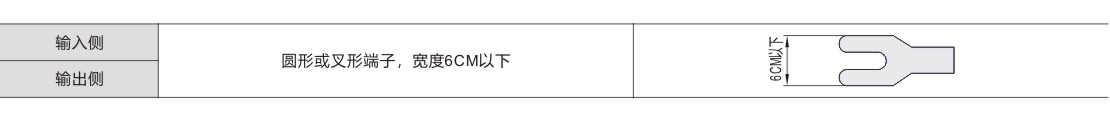

适合端子参考
性能表
| 输入 | 操作线圈（继电器的每一点） | |||||||||||||||||||||||||||||||
| 额定电压 | DC24V | |||||||||||||||||||||||||||||||
| 额定电流 | 7.5mA | |||||||||||||||||||||||||||||||
| 线圈电阻 | 3200Ω | |||||||||||||||||||||||||||||||
| 动作电压 | 额定电压的70%以上 | |||||||||||||||||||||||||||||||
| 复位电压 | 额定电压的5%以下 | |||||||||||||||||||||||||||||||
| 最大容许电压 | 额定电压的120% | |||||||||||||||||||||||||||||||
| 额定消耗功率 | 180MW | |||||||||||||||||||||||||||||||
| 输出 | 触点（继电器的每一点） | |||||||||||||||||||||||||||||||
| 触点规格 | 触点结构 | 1NO | ||||||||||||||||||||||||||||||
| 触点材料 | 银镍 | |||||||||||||||||||||||||||||||
| 触点接触电阻(初始) | 30mΩ以下(通过DC6V 1A电压下降法) | |||||||||||||||||||||||||||||||
| 额定控制容量(电阻负载) | 5A | |||||||||||||||||||||||||||||||
| 额定控制容量(电感负载) | 3A | |||||||||||||||||||||||||||||||
| 最大允许功率(电阻负载) | 1250VA，150W | |||||||||||||||||||||||||||||||
| 最大允许电压 | AC250V，DC110V | |||||||||||||||||||||||||||||||
| 最小适用负载(参考值) | DC100mV，100μA | |||||||||||||||||||||||||||||||
| COM端 | 最大允许电流 | 5A | ||||||||||||||||||||||||||||||
| 电气性能 | 动作时间 | 6mS | ||||||||||||||||||||||||||||||
| 复位时间 | 3mS | |||||||||||||||||||||||||||||||
| 寿命 | 机械寿命(额定负载) | 200万次以上(通断频率180次/分钟） | ||||||||||||||||||||||||||||||
| 电气寿命(额定负载) | 10万次以上 | |||||||||||||||||||||||||||||||
| 环境 | 使用温度 | -40℃~+60℃ | ||||||||||||||||||||||||||||||
| 使用湿度 | 5%~85% | |||||||||||||||||||||||||||||||
部品详细参数
-
