查看大图
型号：
ZHM50-4
复制
型号筛选
型号已生成
重置
代码
产品选型
位数
图片仅供参考，请以已选的规格为准
继电器模块 1开1闭 16A 功率继电器模块
品牌名称：
怡合达
条件筛选：
类型 功率继电器模块
控制方式 DC转DC
输入电压 24VDC
负载额定电流 10A
种类筛选 继电器模块
产品型号：
ZHM50-4
未税折扣单价： --
含税折扣单价： --
含税总价 (税率13%)： --
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量(PCS)：
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | |
| ZHM50 | 功率继电器模块 | 1开1闭 |
特点：
多种大功率型继电器通用，满足不同使用需求； 内置插拔式继电器，方便维护，同时简易可插拔设计，拆装方便； 支持35mm的DIN导轨安装和面板方式安装； 选用高性能镀镍底座，耐插拔，性能稳定； 阻燃性能V0级底座，安全稳定。

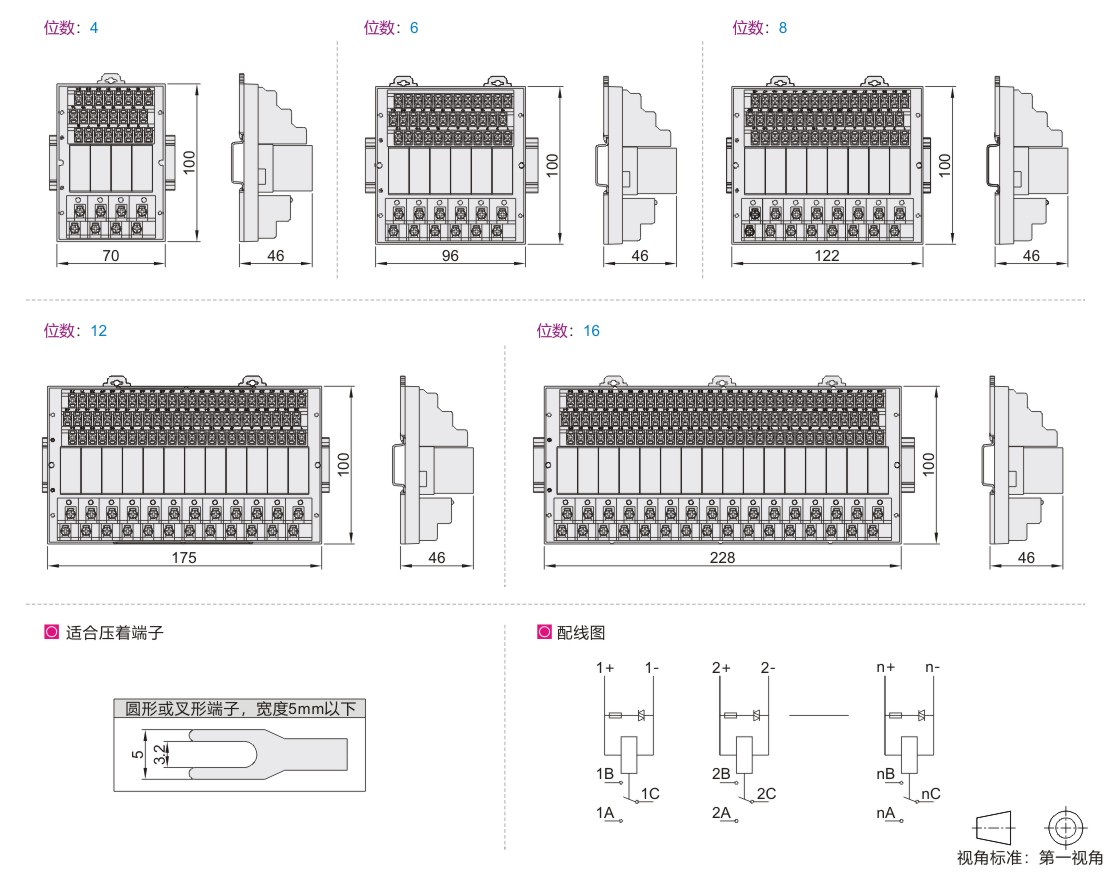

参数图
选型表
| 型号 | |
| 代码 | 位数 |
| ZHM50 | 4 |
| 6 | |
| 8 | |
| 12 | |
| 16 | |
性能参数表
| 接触电阻※1 | 100mΩ以下 | |
| 动作时间 | 10ms以下 | |
| 复位时间 | 10ms以下 | |
| 绝缘电阻※2 | 1000mΩ以上 | |
| 耐压 | 线圈于接点间 | AC4000V50/60Hz 1min |
| 同极接点间 | AC750V50/60Hz 1min | |
| 耐冲击电压 | 线圈于接点间 | 10KV(1.2×50μs) |
| 振动 | 耐久 | 10~55~10Hz单振幅0.75mm(双振幅1.5mm) |
| 误动作 | 10~55~10Hz单振幅0.75mm(双振幅1.5mm) | |
| 冲击 | 耐久 | 1000m/s2 |
| 误动作 | 100m/s2 | |
| 寿命 | 机械 | 500万次以上 |
| 电气 | 标准型(G2R-1-E) 20万次以上AC125V，3A 20万次以上DC30V，3A 高容量型(G2R-1-E) 10万次以上AC225V，5A 20万次以上DC30V，3A (额定负载开关频率1800次/h) |
|
| 故障率P水准(参考值※3) | DC5V 10mA | |
| 使用环境温度 | -40~+85℃(无结冰、无凝露） | |
| 使用环境温度 | 5~85%RH | |
| 重量 | 约4g | |
※1 测量条件：根据电压下降法，在DC5V1A的条件下。
※2 测量条件：用DC500V兆欧表测量，位置与测量耐压相同。
※3 此值为开关频率在120次/min时的值。
-
