产品选型
M
D
图片仅供参考，请以已选的规格为准
蘑菇型把手 内螺纹 外螺纹型
条件筛选：
把手形状 蘑菇型把手
种类筛选 把手
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
握柄部 | 螺纹部 |
||
| 材质 | 材质 | 表面处理 | |||
| HAQ01 | 蘑菇型把手 | 外螺纹型 | SUM24L | SUM24L | 镀铬 |
| HAQ02 | PF | 镀锌 | |||
| HAQ03 | SUM22L | ||||
| HAQ06 | 内螺纹型 | PF | 黄铜 | — | |
| HAQ07 | |||||

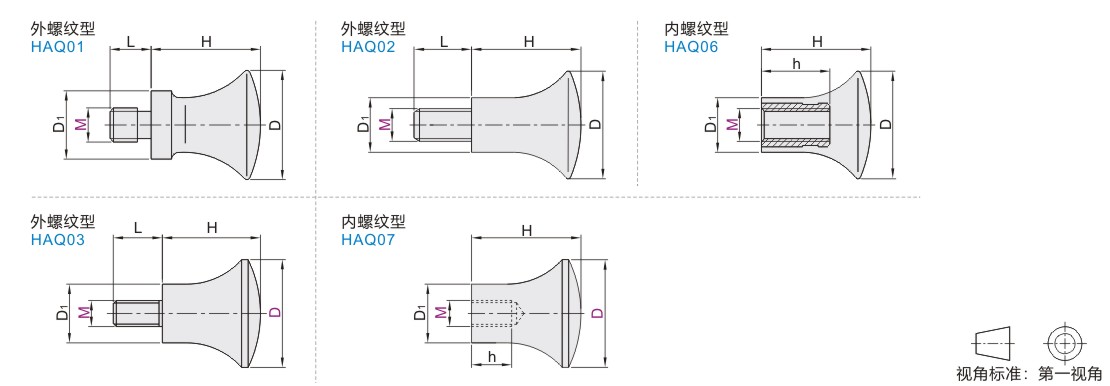

参数图
HAQ01
| 型号 |
D |
L |
D1 |
H |
参考重量 (kg/pcs) |
|
| 代码 | M | |||||
| 外螺纹型 HAQ01 |
5 | 16 | 6 | 10 | 16 | 0.01 |
| 6 | 20 | 8 | 12 | 20 | 0.02 | |
| 8 | 25 | 10 | 16 | 25 | 0.05 | |
| 10 | 32 | 12 | 20 | 32 | 0.09 | |
| 12 | 40 | 16 | 25 | 40 | 0.18 | |
HAQ02~06
| 型号 |
D |
L |
D1 |
H |
h |
参考重量(kg/pcs) |
||
| 代码 | M | HAQ02 | HAQ06 | |||||
| 外螺纹型 HAQ02 内螺纹型 HAQ06 |
5 | 16 | 6 | 10 | 16 | 10 | 0.01 | 0.01 |
| 6 | 20 | 10 | 12 | 20 | 12 | |||
| 8 | 25 | 15 | 16 | 25 | 16 | |||
| 10 | 32 | 16 | 20 | 32 | 20 | 0.04 | 0.04 | |
| 12 | 40 | 20 | 40 | 18 | 0.07 | 0.07 | ||
HAQ03~07
| 型号 |
D |
L |
D1 |
H |
h |
参考重量(kg/pcs) |
||
| 代码 | M | HAQ03 | HAQ07 | |||||
| 外螺纹型 HAQ03 内螺纹型 HAQ07 |
5 | 17 | 10 | 10 | 15 | 7 | 0.005 | 0.004 |
| 6 | 21 | 12 | 18 | 11 | 0.009 | 0.006 | ||
| 25 | 14 | 22 | 0.012 | 0.009 | ||||
| 8 | 33 | 15 | 18 | 30 | 12 | 0.026 | 0.019 | |
-
