无尘蝶形铰链 平型 重载衬套防尘型 锥孔型/锥孔错位型 镜面抛光
条件筛选：
主体材质 SUS316
表面处理 镜面抛光
孔位置 对称型
安装孔型 锥孔型
承载 重载型
本体形状 平型
铰链类型 方型
种类筛选 无尘蝶形铰链
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 |
材质 | 表面处理 | |
| HFM86 | 锥孔型 | 重载衬套防尘型 | SUS304 | 镜面抛光 |
| HFB21 | SUS316 | |||
| HFM88 | 锥孔错位型 | SUS304 | ||
特点：
● 轴部采用金属轴套，抑制粉尘产生；
● SUS304和SUS316，耐腐蚀性能优异；
● 表面光洁，外观漂亮。 用途：
● 半导体制造装置、无尘室内各种设备、环境试验机、医疗设备。

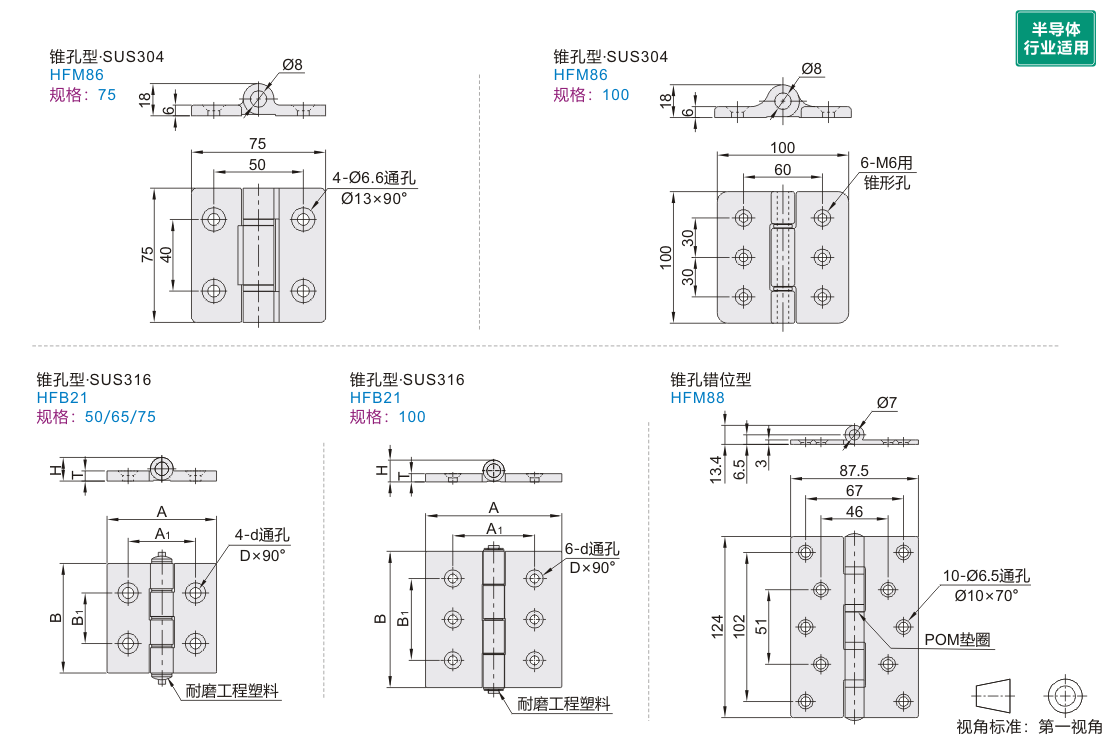

参数图
HFB21
| 型号 |
A |
B | A1 |
B1 |
H |
T |
D |
d |
负载 (kg) |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | ||||||||||
| HFB21 | 50 | 50 | 50 | 30 | 30 | 12 | 6 | 13 | 6.5 | 30 | 0.11 |
| 65 | 65 | 65 | 40 | 35 | 14 | 12 | 40 | 0.21 | |||
| 75 | 75 | 75 | 50 | 40 | 15 | 12.5 | 60 | 0.33 | |||
| 100 | 100 | 100 | 60 | 60 | 16 | 12.5 | 80 | 0.59 | |||
容许负载为使用2个时的数值。
HFM86-88
| 型号 |
负载（kg） |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | ||
| HFM86 | 75 | 65 | 0.294 |
| 100 | 85 | 0.08 | |
| HFM88 | 124 | 40 | 0.33 |
容许负载为使用2个时的数值。
-
