        不锈钢蝶形铰链 加厚平型 锥孔型 镜面抛光

        条件筛选：

        性价比 普通型
        主体材质 SUS316
        表面处理 镜面抛光
        孔位置 对称型
        安装孔型 锥孔型
        本体形状 平型
        铰链类型 方型
        种类筛选 不锈钢蝶形铰链

        产品型号：

        HFG02-75

        未税折扣单价： -- --

        含税折扣单价： ----

        含税总价 (税率13%)： --

        预计发货天数：-- 天   (发货天数以下单次日起算，不含周日与法定假日)

        购买数量(PCS)：

        起订量：1PCS

        , 加量幅度：1PCS

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型
          		 材质 表面处理/颜色
          E-HFG02 锥孔型 经济型 SUS304
          		 镜面抛光
          HFG02 普通型 SUS316
          J-HFG02 精密型



          特点：
          ● 采用不锈钢材质，耐腐蚀性优异。
          ● 重载型铰链，用于各种重载门的安装。
          用途：
          ● 适用于半导体设备，医疗设备，重型箱体。

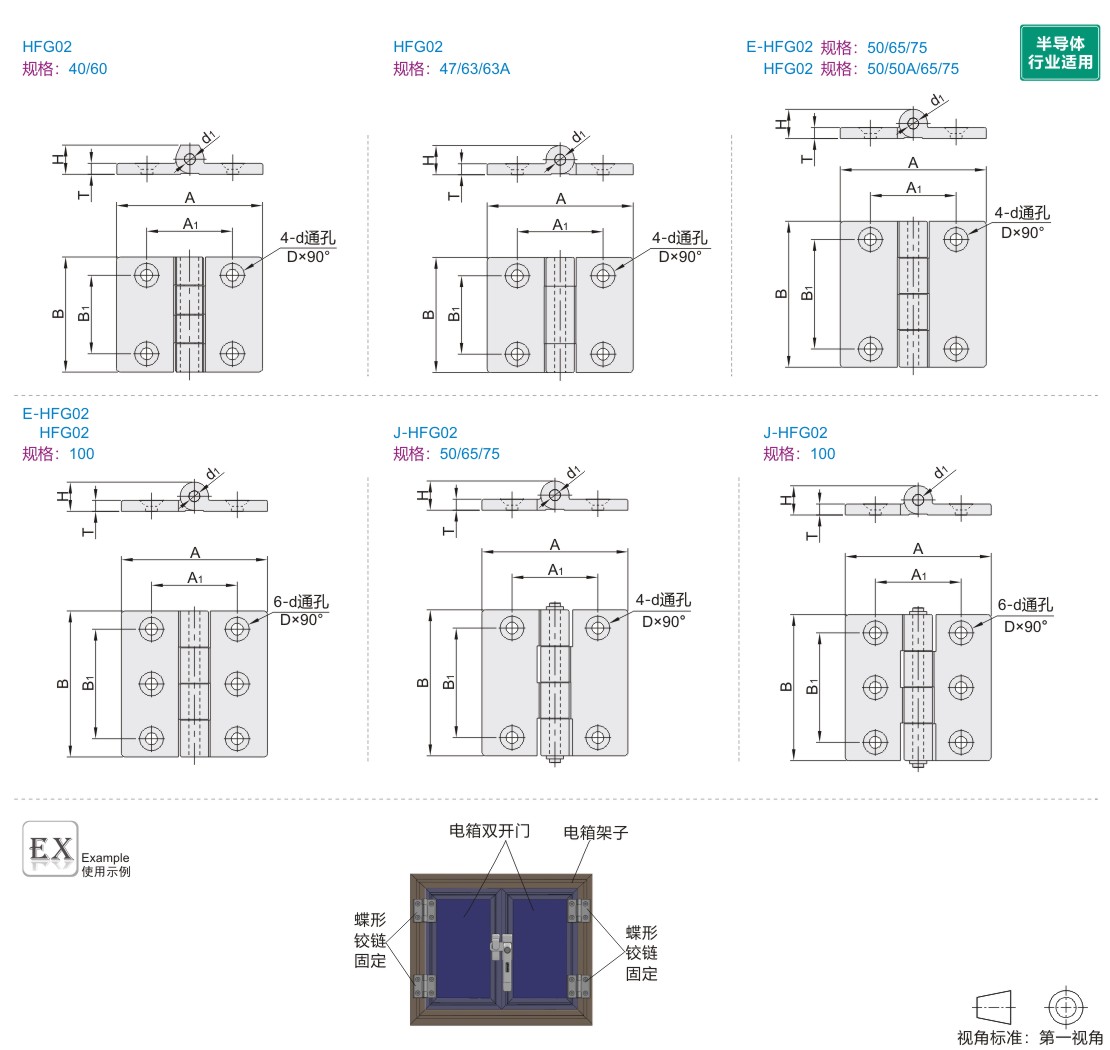

          参数图



          选型表

          型号 A B A1 B1 H T D d d1 负载
          (kg)          		 实测重量
          (kg/pcs)
          代码 规格
          HFG02 40 40 40 25 25 9 5 10.4 5.2 4 30 0.06
          47 48 47 32 30 14 5 11 5.5 6 35 0.10
          50 50 50 30 30 12 6 12.6 6.5 0.11
          50A 35 35 0.11
          60 60 60 36 36 15 8 16.3 8.3 8 40 0.19
          63 62 63 42 37 14 5 13 6.5 6 45 0.15
          63A 80 63 47 43 16 6 8 0.23
          65 65 65 40 35 14 12.6 6 0.19
          75 75 75 50 40 15 7 65 0.26
          100 100 100 60 60 16 8 85 0.44
          E-HFG02
          J-HFG02          		 50 50 50 30 30 12 6 35 0.11
          65 65 65 40 35 14 6 45 0.19
          75 75 75 50 40 15 7 65 0.26
          100 100 100 60 60 16 8 85 0.44



          容许负载为使用2个时的数值。
