同步轮拉手轴承座减震器滚针导柱
商品分类
      型号：

      HFG11-75

      复制

      型号筛选

      型号已生成

      重置

      代码

      参数选型

      拔插方向

      表面处理

      产品选型

      规格

      图片仅供参考，请以已选的规格为准

        拆卸式铰链 平型 经济型 拔插型 锥孔型

        条件筛选：

        主体材质 SUS316
        表面处理 镜面抛光
        拔插方向 左侧
        孔位置 对称型
        安装孔型 锥孔型
        本体形状 平型
        铰链类型 拔插型
        种类筛选 拆卸式铰链

        产品型号：

        HFG11-75

        未税折扣单价： -- --

        含税折扣单价： ----

        含税总价 (税率13%)： --

        预计发货天数：-- 天   (发货天数以下单次日起算，不含周日与法定假日)

        购买数量(PCS)：

        起订量：1PCS

        , 加量幅度：1PCS

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型 拔插方向 材质 表面处理
          HFG11 拔插型 锥孔型 经济型 左侧 SUS316 镜面抛光
          HFG12 拉丝
          HFG16 右侧 镜面抛光
          HFG17 拉丝



          图示为左侧拔插型。

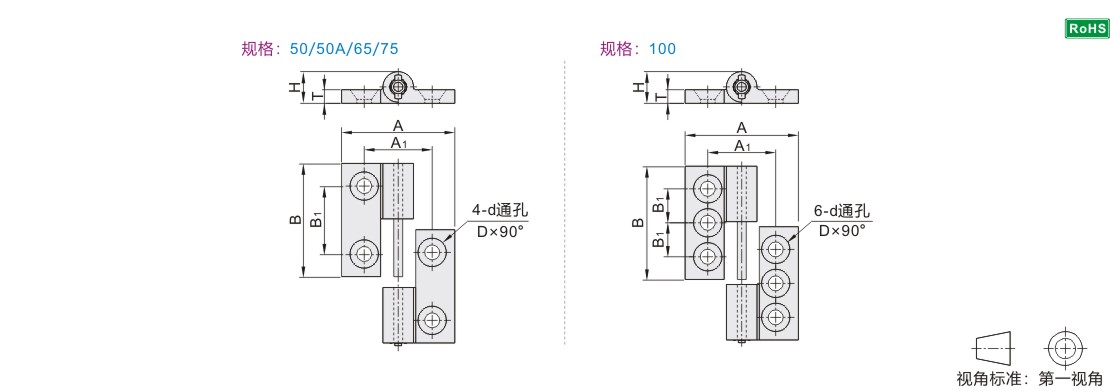

          参数图



          选型表

          型号
          		 A
          		 B
          		 A1
          		 B1
          		 H
          		 T
          		 D
          		 d
          		 负载
          (kg)
          		 参考重量
          (kg/pcs)
          代码 规格
          左侧拔插型  右侧拔插型
            HFG11        HFG16
            HFG12        HFG17          		 50 50 50 30 30 14 6 12.5 6.5 35 0.14
          50A 35 35 35 0.14
          65 65 65 40 45 0.23
          75 75 75 50 40 15 65 0.27
          100 100 100 60 30 16 65 0.45



          容许负载为使用2个时的数值。
