        扭矩蝶形铰链 平型 阻尼型 圆孔型 任意角度定位型 对称型

        条件筛选：

        性价比 精密型
        种类筛选 扭矩蝶形铰链
        主体材质 SUS304
        表面处理 滚磨抛光
        孔位置 对称型
        安装孔型 圆孔型
        本体形状 平型
        调整角度 任意角度定位型
        铰链功能 阻尼型
        铰链类型 方型

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型 调整角度 材质 表面处理
          HFK01 阻尼型 圆孔型 任意角度定位型 SUS304 滚磨抛光
          HFK13 光泽滚筒研磨
          HFK02 SUS430 滚磨抛光

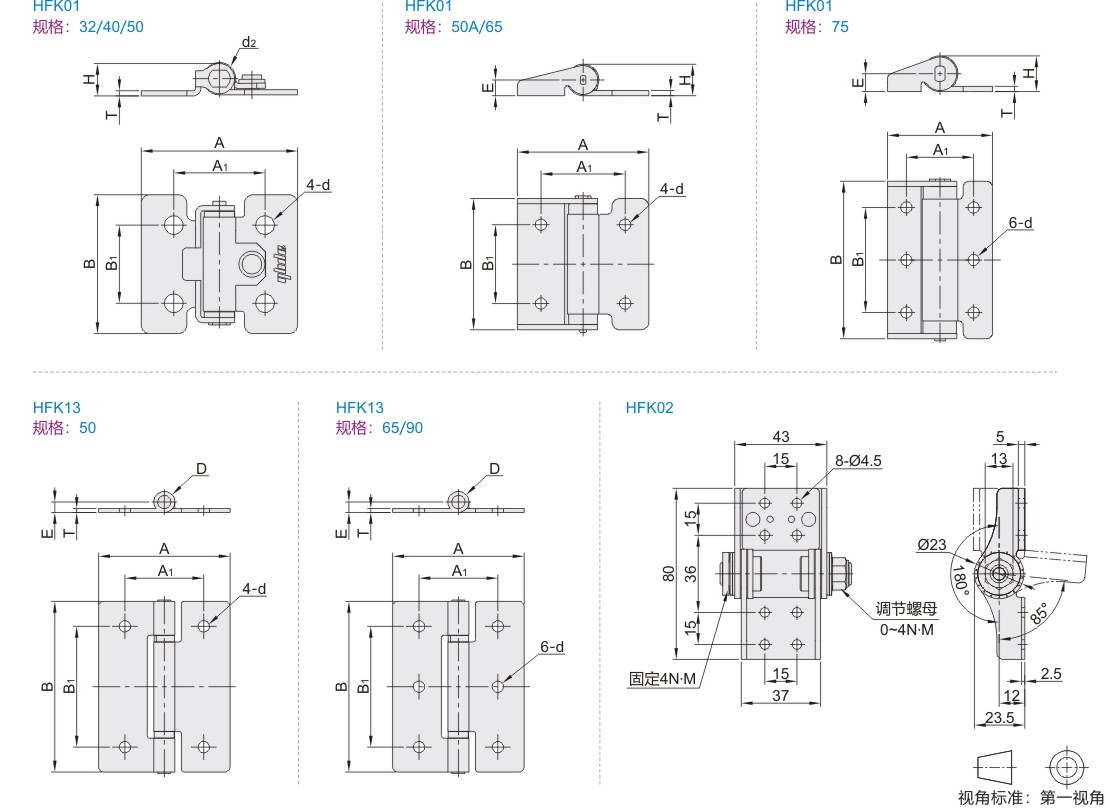

          参数图

          HFK01

          型号
          		 A B
          		 A1
          		 B1
          		 H
          		 T
          		 d
          		 d2
          		 E
          		 额定扭矩※
          (N.m)
          		 参考重量
          (kg/pcs)
          代码 规格
          HFK01  32  36  32  21  18  8  1.2  4.3  7.5  一 0.35 +40%
          -20%          		 0.015
           40  48  40  32  26  9  8.5  0.7 +40%
          -20%          		 0.0275
          50 50  36  12.5  2  12  1.5 +40%
          -20%          		 0.0641
           50A 50  30  12  一 6  2 ±25% 0.06
            65  65  40  14  5.3  7  3 ±25% 0.09
            75  75  50  17  2.5  8.5  4.5 ±25% 0.15

          ※ 考虑到扭矩会因长期使用，温度和湿度等因素而降低，出厂时设定的扭矩要高于额定扭矩。

          安装时，应确保各铰链的轴心水平且相互之间无偏差。

          扭矩值为单个铰链时的扭矩，建议一扇门使用不超过3个铰链。



          HFK13

          型号
          		 A B
          		 A1 B1 D
          		 T d E 额定扭矩※
          (N.m)
          		 参考重量
          (kg/pcs)
          代码 规格
          HFK13  50  35  50  22  34  7  1.5  4.3  3.5  0.49±20% 0.028
           65  50  65  30  46  8  4  0.98±20% 0.05
           90  60  90  38  70  11  2  6.4  5.5  1.96±30% 0.116

          扭矩值为单个铰链时的扭矩，建议一扇门使用不超过3个铰链。

          安装时，应确保各铰链的轴心水平且相互之间无偏差。



          HFK02

          型号
          		 扭矩
          (N.m)
          		 参考重量
          (kg/pcs)
          代码 规格
          HFK02 80  4±20%~8 0.16

          扭矩值为单个铰链时的扭矩，建议一扇门使用不超过3个铰链。

          安装时，应确保各铰链的轴心水平且相互之间无偏差。

          扭矩调节请使用标称尺寸13的扳手，勿将扭矩调节螺母强行拆下。
